方形法兰安装式带台阶轴孔支撑座结构

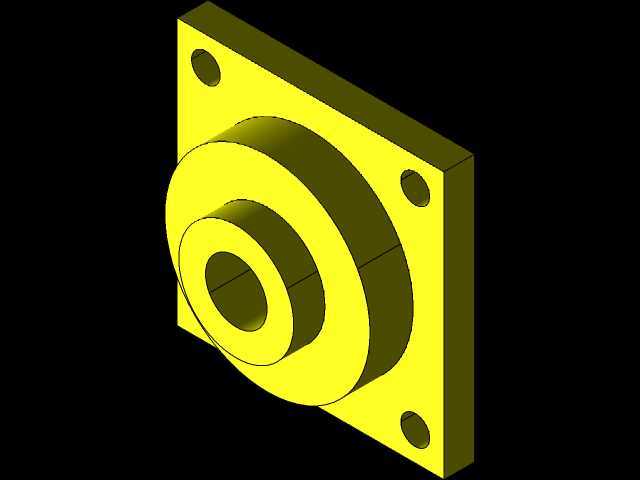

　　这类带方形安装法兰的台阶式轴孔支撑件，在常规轻工输送设备、小型自动化传动模组里应用十分普遍，多数时候用来承托贯穿式光轴、短输出轴的端部，抵消轴系运转时产生的径向载荷，避免轴件因悬臂受力出现挠曲变形，影响传动精度。从结构布局来看，方形法兰盘的四个角位预留了通孔安装位，安装时可直接穿过螺栓将整个座体固定在设备的安装立板或者型材框架端面上，相比圆形法兰的座体，方形结构在安装对位时更容易找正，不需要额外调整周向角度，四个安装孔的孔位公差按照常规机械装配的IT7级精度控制，能保证安装后座体的轴孔中心与配合轴的回转中心重合度控制在0.02mm以内，避免出现别卡、运转阻力过大的问题。

　　座体主体从法兰端面向外延伸出两级同轴的台阶凸台，靠近法兰的一级凸台直径更大，主要作用是增加轴孔的有效支撑长度，提升对轴件的包裹支撑范围，降低轴件在支撑位置的接触应力；外侧的小直径凸台则是用来适配轴端的密封件或者挡圈安装位，部分工况下也可以作为轴承外圈的轴向定位面，当支撑座内部嵌入深沟球轴承时，这个台阶端面可以直接抵住轴承外圈的端面，省去额外的轴承挡圈零件，简化装配流程。中间的贯通轴孔为阶梯孔设计，不同孔径的台阶面分别对应不同直径的轴段配合，或者用来容纳轴端的锁紧螺母、止动垫圈等紧固件，避免这些突出的紧固件与安装面产生干涉。

　　设计这类支撑座的时候，首先要根据所支撑轴的额定径向载荷计算轴孔的有效支撑长度，通常支撑长度取配合轴直径的1.2到1.5倍，既能保证足够的支撑刚度，又不会因为座体轴向尺寸过大造成不必要的空间浪费。法兰盘的厚度需要根据安装螺栓的公称直径来确定，要保证螺栓拧紧时法兰盘不会出现压溃变形，四个安装孔的中心距要匹配常用的型材安装孔距或者设备立板的预留孔位，减少现场安装时的二次加工工作量。凸台部分的外径设计要考虑安装空间的边界，尤其是在排布多组平行轴系的时候，相邻两个支撑座的凸台外径不能出现干涉，要预留至少2mm以上的安全间隙。

　　实际选型使用时，要注意安装面的平面度要求，如果安装面存在明显的凹凸不平，强行拧紧螺栓会造成法兰盘变形，连带内部的轴孔出现圆度误差，导致穿入的轴件运转卡滞，所以安装前需要对安装面进行简单的找平处理，必要时可以增加薄铜皮调整垫片来校正座体的同轴度。如果是用在有粉尘或者切削液飞溅的工况下，可以在外侧小凸台的位置加装毡圈油封或者骨架油封，对轴孔内部的配合面进行密封，避免杂质进入造成配合面磨损，延长支撑座的使用寿命。这类支撑座通常采用铸铁或者铸铝材质加工，铸铁版本的刚性更好，适合载荷较大的传动场景，铸铝版本重量更轻，适合对设备整体重量有要求的移动类自动化设备。
