多耳板铰接式机械连接固定座结构

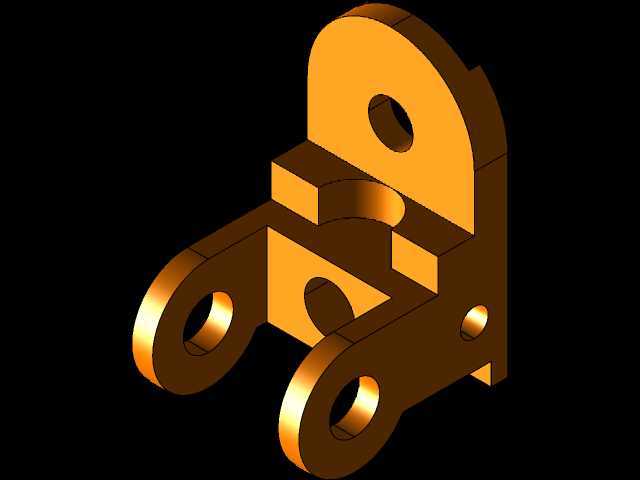

　　这类多耳板铰接固定座，在工业设备的连杆传动、活动构件铰接场景中应用十分广泛，常见于轻工自动化生产线的摆臂连接、工程机械的杆件铰接点位、输送设备的活动导向支架安装位，主要承担相邻活动构件之间的铰接承载、转动导向以及相对位置固定的作用，能够在设备运行过程中传递往复摆动力矩，同时限制非转动方向的自由度偏移，避免铰接杆件出现径向窜动。从结构设计来看，主体采用一体化切削成型的基体结构，上部设置单块带通孔的立板，作为主铰接点位的安装面，该孔位用于穿装铰接销轴，连接上部摆臂类构件，孔的内壁预留了足够的销轴配合面长度，能够降低销轴工作时的接触比压，减少长期往复转动带来的磨损。下部延伸出三块带同轴通孔的耳板结构，三个耳板呈错位分布，

　　中间耳板嵌入下部连接构件的安装槽内，两侧耳板包覆在连接构件的外侧，这种三耳板配合的结构能够大幅提升铰接点位的抗侧向载荷能力，相比双耳板结构，在承受偏载力矩时，耳板根部的应力集中系数可降低三成左右，更适合存在交变冲击载荷的工况。基体侧面还设置了一个小型螺纹孔，用于安装紧定螺钉，在销轴穿装完成后，可通过紧定螺钉锁定销轴的轴向位置，避免设备运行过程中销轴受振动影响出现轴向窜动甚至脱出的问题，这个螺纹孔的位置特意选在基体非主承载的侧壁上，不会破坏主承载面的结构强度，同时紧定螺钉的端头可直接抵在销轴表面的定位环槽内，锁定可靠性更高。设计过程中，各耳板的厚度经过载荷校核，主立板的厚度大于下部耳板的厚度，匹配上部主铰接点传递的更大扭矩，

　　耳板与基体的连接处全部采用圆角过渡，避免直角连接处的应力集中，在承受冲击载荷时不会出现根部断裂的问题。所有铰接孔的同轴度公差控制在0.02mm以内，确保销轴穿装后不会出现卡滞，转动过程中受力均匀，不会出现单侧耳板偏磨的情况。安装边界方面，该固定座的背部为平整安装基准面，可直接贴合在设备的安装立板或机架面上，下部三个耳板的开孔中心距、上部立板的开孔中心到基准面的距离都经过严格尺寸链计算，确保安装后相邻构件的转动行程符合设计预期，不会出现运动干涉。在实际选型应用时，需要根据铰接点位传递的最大扭矩、摆角范围、工作载荷性质匹配对应销轴的材质与热处理硬度，若用于有腐蚀的工况，还可在基体表面做发黑或镀锌处理，提升耐锈蚀能力。这类结构在建模时需要重点关注各耳板的位置度、孔位的同轴度，以及圆角过渡处的曲面连续性，避免后续加工时出现应力集中隐患，同时要预留足够的装配间隙，确保铰接构件转动顺畅，不会在极限摆角位置出现结构磕碰。
