手动C型压装夹紧工装结构设计

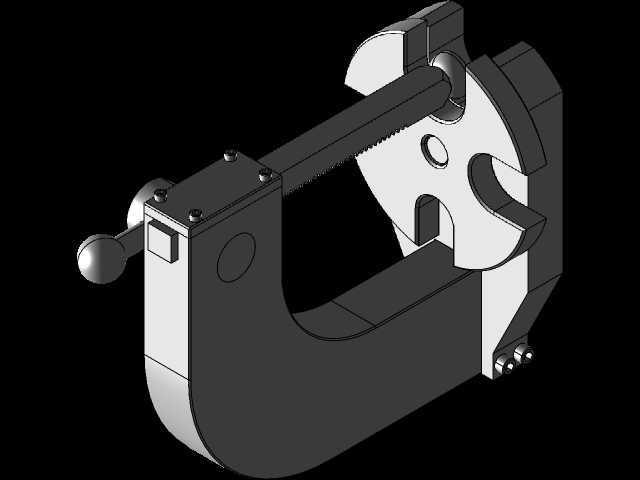

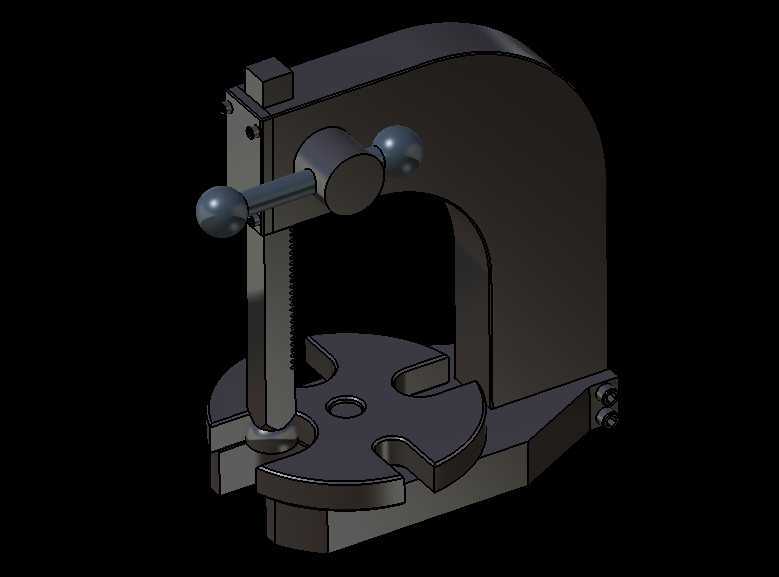

　　这款手动C型压装夹紧工装，在小批量零部件加工、机加工工位辅助装夹、维修车间零散压配作业场景中适配性极强，区别于大型液压、气动压装设备的高占地、高配套要求，它无需外接动力源，仅靠手动操作即可完成小载荷的压装、夹紧、校形工序，常见于五金修配、小型零部件装配、钳工工位的日常作业中，比如小型轴承与轴套的压入、薄钣金件的折弯校形、小零件的铆接压合、工件钻孔时的辅助压紧，都能通过这款工装完成作业。从结构功能来看，整体采用开式C型喉口设计，这种结构最大的优势是操作视野开阔，工件取放不受封闭机架的干涉，喉口深度与开口高度经过合理匹配，可覆盖常规小型零件的装夹尺寸范围，底座设置了带定位槽的安装平台，平台上的开孔与缺口既可以作为工件定位的避让位，

　　也能通过螺栓将工装整体固定在钳工台、工作台面上，避免作业时工装移位，提升操作稳定性。进给部分采用梯形螺纹传动结构，配合端部的球头操作手柄，转动手柄时丝杆带动压头垂直下行，梯形螺纹具备良好的自锁性能，当压头接触工件施加压力后，不会因为反向作用力出现丝杆回退的情况，无需额外的锁止结构即可保持夹紧压力，压头端部采用平面接触设计，可根据不同作业需求更换适配的压头配件，比如尖头压头用于点位压印、V型压头用于轴类零件的压紧，拓展工装的适用场景。设计过程中，C型机架的弯曲段做了加厚处理，对应力集中的转角位置做了圆弧过渡，避免长期承受压装反力时出现机架开裂、变形的问题，丝杆与机架的配合部位加装了耐磨衬套，减少丝杆转动时的机架磨损，

　　延长工装的整体使用寿命，操作手柄的力臂长度经过匹配计算，保证普通操作人员手动转动时即可输出足够的压装力，无需借助加长套管，兼顾操作省力性与结构紧凑性。安装边界方面，底座的安装孔位采用通用孔距设计，可直接适配多数标准钳工工作台的T型槽间距，无需额外加工转接板即可完成固定，工装整体的外轮廓尺寸控制在桌面设备的合理范围内，不会占用过多工位空间，闲置时可直接放置在工具柜内存放，移动搬运也无需起重设备，单人即可完成转移。从实际使用的角度出发，这款工装的结构没有冗余设计，所有部件都服务于手动压装夹紧的核心功能，没有多余的装饰性结构，各个部件的加工工艺性良好，C型机架可通过铸造成型后铣削加工配合面，丝杆、手柄等标准件可直接采购通用配件进行组装，

　　生产制造成本低，维护保养简单，日常使用仅需定期在丝杆螺纹部位加注润滑脂，即可保证进给动作顺畅，长期使用后如果出现丝杆磨损，也可快速更换同规格丝杆，无需整体报废工装。在机加工工位的实际应用中，它可以作为台虎钳的补充工装，针对台虎钳无法装夹的C型开口方向作业，比如需要从上方垂直施压的压装工序，台虎钳的夹持方向为水平侧向，无法满足垂直压装的需求，这款工装刚好填补了这个工位功能空白，在小型装配线上，它也可以作为离线返修工位的压装工具，针对线上压装不合格的小零件，无需占用大型压装设备，直接在返修工位通过这款工装即可完成返工压装，提升生产效率，减少大型设备的占用时长。
