机加工用V型压紧夹具结构设计

　　这款V型压紧夹具是机加工工序里常用的定位压紧工装，主要适配轴类、套类回转体零件的装夹需求，在普通铣床、钻床、磨床的工序加工中都能见到这类结构的应用，也可适配小型加工中心的手动装夹工位。日常生产里，回转体零件的侧向定位、周向防转、压紧固定一直是小批量零件加工的装夹痛点，这类带V型定位槽的压紧夹具，刚好能解决圆柱类零件装夹时找正慢、压紧易偏心的问题，不需要每次装夹都打表找正工件中心，能大幅缩短单件装夹的辅助时间。

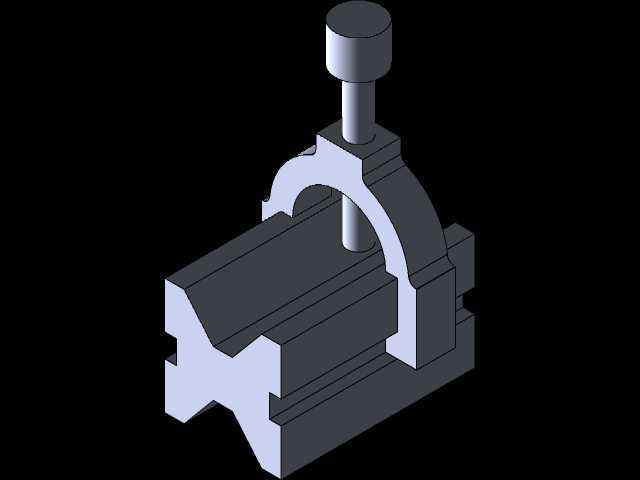

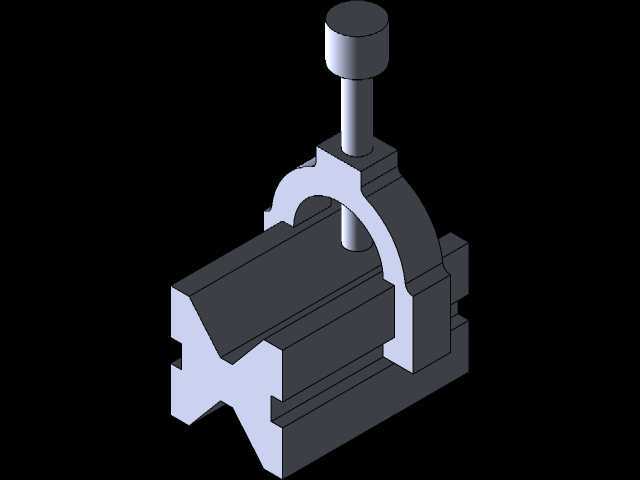

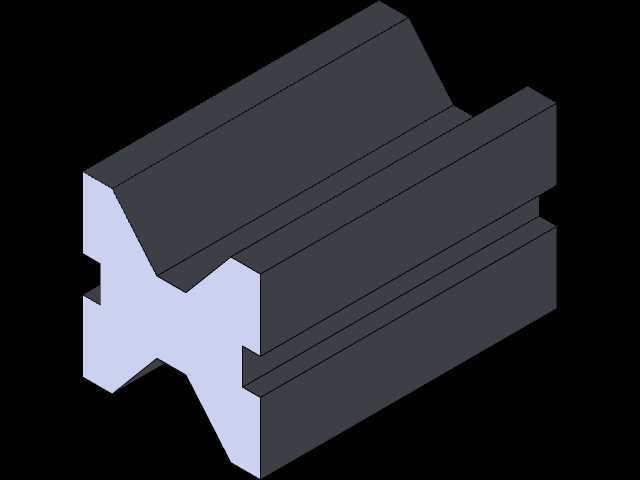

　　从结构设计逻辑来看，底座的V型槽直接承担工件的定位功能，V型槽的夹角选用90度通用设计，适配直径覆盖范围更广，槽口做了小倒角处理，避免工件吊装放入时磕碰槽口棱边，长期使用后也不会因为棱边磨损出现定位偏差。上方的拱形压架是压紧力的传递构件，压架的内圆弧面和V型槽配合，刚好从工件上半周施加均匀的压紧力，不会像普通平压板那样压伤工件外圆表面，也能避免单点压紧带来的工件翘起变形。中间的压紧螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，压紧时的自锁性能更好，加工过程中受切削振动影响也不会出现松脱问题，螺杆顶端的滚花头设计方便操作人员手动施加预紧力，不需要额外搭配扳手就能完成常规工件的压紧固定，小批量多品种的加工场景下操作效率更高。

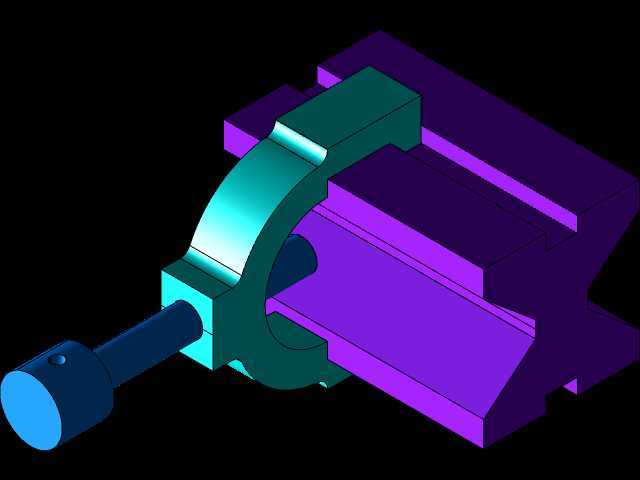

　　安装边界方面，底座两侧设计有凸台安装边，安装边上开有贯通的T型槽螺栓过孔，能直接适配机床工作台的标准T型槽间距，不需要额外制作过渡连接板就能直接固定在工作台上，底座的底面做了0.8粗糙度的精磨处理，和工作台面贴合后不会出现装夹翘曲，保证定位基准的平面度误差控制在0.02mm以内。压架和底座的配合采用双侧导向槽结构，压紧螺杆升降时压架不会出现周向转动，每次压紧时压架的内圆弧面都能和工件外圆保持同轴贴合，不会出现压偏的问题。

　　实际使用场景中，这类夹具除了常规的轴类零件铣平面、钻径向孔工序，还能配合不同厚度的垫片，适配一定直径范围内的异形回转件装夹，比如带扁位的轴类零件，只需要在V型槽内加装适配的定位垫块，就能快速完成定位，不需要更换整套夹具。设计时特意控制了压架的开合行程，螺杆升到最高位置时，压架和V型槽底面的开口高度足够工件从侧面直接吊入，不需要把压架完全拆下就能完成工件的上下料操作，进一步压缩了装夹的辅助时间。整套结构没有复杂的传动构件，日常维护只需要定期给螺杆螺纹添加润滑脂，就能保证长期使用的操作顺畅度，车间环境下的抗污染能力也更强，铁屑、切削液溅入结构缝隙也不会出现卡滞问题，适合生产现场的粗放使用环境。

　　从受力角度分析，压紧力通过拱形压架均匀分散到工件的上半圆周，V型槽的两个斜面同时提供径向支撑，工件装夹后的受力对称，不会因为单侧受力出现弯曲变形，加工薄壁套类零件时，也能通过调整压紧力大小，避免装夹变形导致的零件圆度超差。底座的V型槽部分做了加厚处理，长期受压紧力和切削力的交变载荷作用，也不会出现槽口变形的问题，整套夹具的使用寿命能满足批量生产的长期使用需求。
