叉架类连接支撑机械构件

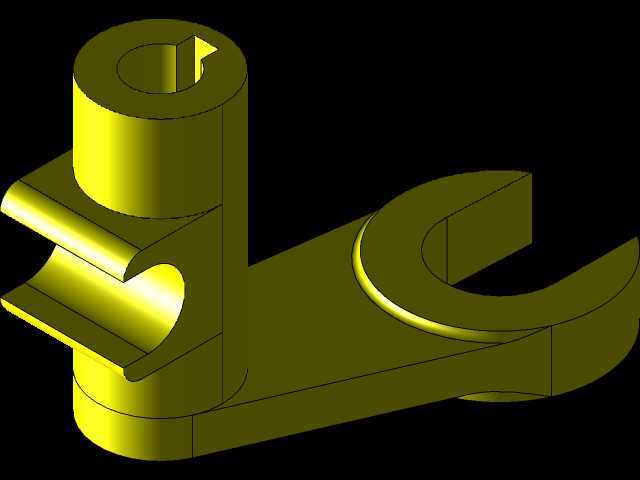

　　这类叉架类构件在轻工输送线、小型工装夹具、非标自动化设备的连杆传动机构中十分常见，属于典型的多工位连接支撑零件，承担着不同运动部件之间的铰接定位、载荷传递功能，是整套机构实现既定动作轨迹的核心受力件。从结构布局来看，零件左侧设置带轴向开槽的同轴套筒结构，上下两段同轴圆柱孔用于穿装固定销轴，套筒侧壁的开槽并非工艺缺口，而是为了适配销轴装配时的弹性卡紧需求，当销轴穿入后，开槽结构可提供微小的形变余量，避免过盈装配导致套筒内壁应力集中开裂，同时套筒外侧延伸出的弧形卡槽，用于卡装配套的轴用挡圈或者限位卡簧，限制销轴的轴向窜动，保证铰接部位的转动间隙控制在0.02mm以内，满足频繁往复摆动的工况要求。零件右侧的开口叉形结构，是另一处连接工位，

　　叉口的圆弧面与配套摆臂的圆柱端头贴合，叉口两侧的平行端面设置有同轴的安装孔位，用于穿装锁紧螺钉，将摆臂与叉架刚性连接，叉口的开口宽度尺寸经过公差匹配，既保证摆臂端头能够顺利嵌入，又不会出现过大的配合间隙导致传动过程中产生冲击异响。连接左侧套筒与右侧叉口的水平臂身，采用了等厚度的板状结构，臂身与套筒、叉口的衔接位置都做了圆弧过渡处理，避免直角连接处的应力集中，在承受交变载荷时不会出现疲劳断裂的问题，臂身的厚度经过受力校核，能够承受120N·m的扭转力矩而不产生塑性形变，满足常规轻载传动机构的载荷要求。从安装边界来看，左侧套筒的上下端面为安装定位基准面，装配时与设备支架的安装面贴合，

　　套筒内孔的轴线与右侧叉口的安装孔轴线在空间上呈垂直交错布局，两个轴线的中心距是该零件的核心尺寸参数，直接决定了整套连杆机构的传动比与动作行程，建模过程中需要严格控制该尺寸的公差，保证装配后机构的动作精度符合设计要求。这类零件在实际应用中，多采用45号钢毛坯经铣削、钻削加工成型，表面做发黑处理提升防锈能力，部分对轻量化有要求的工况也会采用铝合金6061材质加工，适配低载荷、高转速的摆动场景。设计这类构件时，首先要明确两端连接部件的运动轨迹与载荷大小，先确定两个连接工位的相对位置尺寸，再根据受力情况核算臂身的截面厚度，最后在衔接位置添加合理的过渡圆角，避免应力集中，同时要兼顾加工工艺性，尽量减少装夹次数，保证所有孔位、

　　平面的加工精度能够在普通铣床上一次装夹完成，降低加工成本。在装配环节，左侧套筒内的销轴装配后需要加注少量润滑脂，降低铰接转动时的摩擦阻力，延长零件使用寿命，右侧叉口与摆臂连接时，需要在贴合面之间添加薄铜垫片，调整配合间隙，避免长期摆动磨损后出现松动。这类叉架构件虽然结构不算复杂，但作为传动机构的中间连接件，其尺寸精度与结构强度直接影响整套设备的运行稳定性，设计时需要结合实际工况反复校核受力情况，不能仅凭经验随意设定壁厚与连接尺寸，否则容易出现运行过程中臂身断裂、铰接位松旷的问题，导致设备停机故障。
