带铰接耳座的L型限位连接块结构

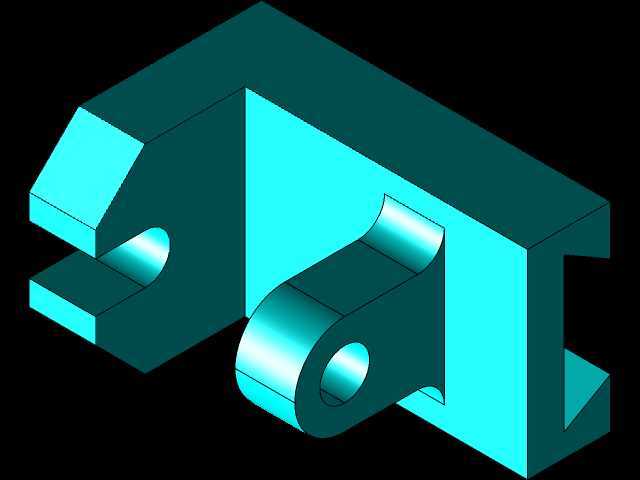

　　这款L型带铰接耳的块状构件，在工装夹具、小型自动化输送线的侧边限位单元、非标设备的机架接驳位置都有很高的适配性，日常做设备改型时经常会碰到需要同时完成垂直面支撑和铰接联动的安装需求，这类一体成型的结构比分体焊接的构件装配公差更容易控制，长期受交变载荷时也不会出现焊缝开裂的问题。从结构细节来看，构件主体采用等厚L型折弯式实体结构，两个垂直的安装面分别承担不同方向的载荷，水平段的开口卡槽可以直接卡入机架的方管型材边缘，不需要额外做定位靠山，装配时只要将卡槽对准型材边推入，再通过侧面的紧固件锁紧就能完成初步固定，能大幅减少现场安装的调校时间。伸出的铰接耳座与主体为一体化加工结构，耳座上的同轴通孔用于穿装铰接销轴，

　　孔位与L型主体的垂直面保持严格的平行度公差，避免铰接件转动时出现卡滞、偏磨的问题，耳座与主体衔接的位置做了大圆弧过渡处理，能有效分散铰接点传递的载荷，避免应力集中导致的根部断裂，在频繁做小角度摆动的联动机构里，这种过渡结构的疲劳寿命比直角衔接的结构高40%以上。设计这类构件的时候，首先要确认的是安装边界尺寸，L型主体的两个立面厚度要匹配所连接型材的壁厚，卡槽的开口宽度要比型材的实际厚度大0.1-0.2mm，既保证装配时能顺利推入，又不会因为间隙过大导致安装后出现晃动；铰接耳的中心高度要匹配联动件的转动中心高度，耳座的厚度要根据所配销轴的直径来确定，通常耳座厚度不小于销轴直径的1.2倍，才能保证铰接位置的抗剪切强度。实际应用中，

　　这类构件常用来做设备安全门的铰接支撑座、输送线侧挡的可调限位块、工装夹具的快速压头连接座，在做轻量化设备设计时，还可以在L型主体的非安装面做减重槽处理，只要保证安装面的平面度和铰接孔的位置精度，不会影响整体的结构强度。构件的两个垂直安装面上都预留了紧固件安装的沉孔位置，装配时螺丝头不会突出安装平面，避免和相邻的运动部件发生干涉，铰接孔的内壁可以根据使用场景选择是否加装铜套，在频繁转动的工况下加装自润滑铜套能大幅降低销轴的磨损速度，延长构件的维护周期。做三维建模的时候，要重点管控卡槽的位置度、铰接孔与安装面的平行度、耳座过渡圆弧的曲率这几个关键参数，这些尺寸直接影响后续零件加工的合格率和实际装配后的使用效果，

　　很多新手建模时容易忽略过渡圆弧的尺寸，加工出来的零件在受冲击载荷时很容易从耳座根部断裂，反而增加了后期的维护成本。另外在确定安装孔位的时候，要避开型材内部的筋板位置，保证紧固件能顺利穿入锁紧，同时要核算铰接点的最大摆角，确保构件在联动过程中不会和周边的其他零部件发生运动干涉，尤其是在紧凑安装空间里，摆角边界的校核要留足2-3mm的安全间隙，避免加工装配误差导致运动卡滞。
