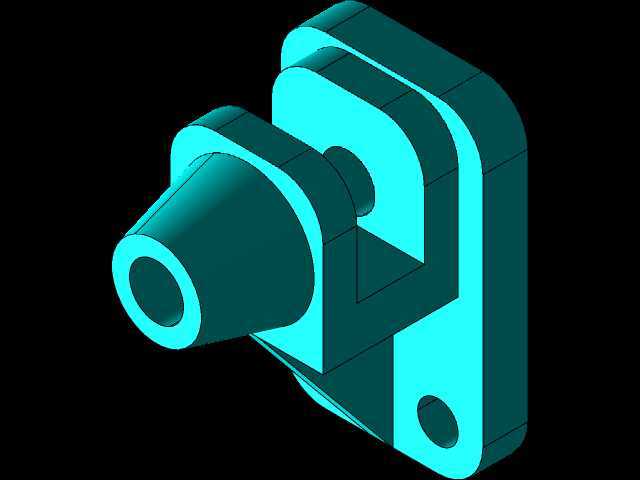

带侧支耳锥面空心轴连接固定座结构

　　这类带侧支耳的锥面空心轴固定座，常见于中小型流体输送管路的终端接驳、气动执行元件的输出端支撑场景，也会用在轻工自动化生产线的工件导向工位，作为导向杆的端部固定载体使用。从结构功能来看，前端的锥面空心轴段并非单纯的造型设计，锥面结构可以在对接配套管件或者轴套时实现自动对中，减少装配时的同轴度调整工作量，空心内孔直接作为介质通道或者杆件穿装通道，不需要额外在支座上加工贯通孔，也避免了分体装配带来的密封或者同轴度误差。

　　设计这类支座的时候，首先要考虑的是安装后的受力方向，侧支耳上的两个安装孔，一个位于支耳上部靠近锥轴的位置，一个位于支耳下部的底板位置，两个孔的连线并非垂直于锥轴轴线，而是顺着实际工作时的载荷方向偏移了一定角度，这样的布局可以让安装螺栓承受的剪切力更均匀，避免单个螺栓受力过大出现剪切断裂。主体的立板厚度和锥轴的壁厚是匹配计算的，当锥轴端部承受径向载荷时，立板的抗弯截面模量刚好可以把形变控制在0.02mm以内，满足多数中低速传动或者管路接驳的刚度要求，不会因为工作时的振动导致连接位置松动。

　　从安装边界来看，锥轴的伸出长度是根据配套的对接件深度确定的，锥面的锥度选用的是常用的自锁锥度，装配时不需要额外的轴向锁紧结构，靠锥面的静摩擦力就可以传递一定的扭矩，当然如果是用于扭矩传递的场景，还可以在锥轴端面加工销孔加装定位销，不过这个结构本身的支耳已经可以承受轴向的窜动力，常规的管路接驳场景下不需要额外加装轴向定位件。下部的安装孔是沉孔设计，装配时螺栓头可以完全沉入支耳平面以下，不会突出平面影响周边其他零件的安装，整个支座的安装基面是支耳的后侧平面，加工时需要保证这个平面和锥轴轴线的垂直度，否则装配后锥轴会出现偏斜，导致对接的管路出现泄漏或者穿装的杆件出现卡滞。

　　实际应用中，这类支座如果用在气动系统里，空心内孔的粗糙度要控制在Ra1.6以下，减少压缩空气流动时的阻力，同时锥面的粗糙度要达到Ra0.8，保证和对接管接头的密封性能，不需要额外加装密封垫就可以实现低压下的密封。如果是用作导向杆的固定座，内孔可以加装铜套或者直线轴承，这时候锥轴的外径尺寸是按照标准衬套的外径设计的，直接压装衬套就可以使用，不需要再对支座进行二次加工。支耳和主体立板的连接位置做了圆弧过渡，避免应力集中，在承受交变载荷的时候不会在转角位置出现疲劳断裂，这个过渡圆角的半径是根据立板厚度选取的，一般取壁厚的0.2-0.3倍，既不会因为圆角过大影响周边零件的布置，也能有效降低应力集中系数。

　　建模的时候要注意，锥轴和立板的相交位置要做实体合并，不能出现片体缝隙，否则后续导出工程图的时候会出现剖面线错误，也会影响后续做有限元分析时的网格划分。两个安装孔的位置度要和安装基面做关联标注，保证加工时的位置精度，锥轴的内孔和外锥面要做同轴度标注，避免加工后出现壁厚不均的情况，影响整体的强度。这类零件一般选用铝合金或者铸铁材料加工，铝合金材质的适合轻量化要求高的自动化设备场景，铸铁材质的适合有振动、载荷稍大的管路固定场景，两种材质的结构尺寸完全一致，只是表面处理方式不同，铝合金件做阳极氧化提升耐磨性，铸铁件做喷漆或者发黑处理防止锈蚀。
