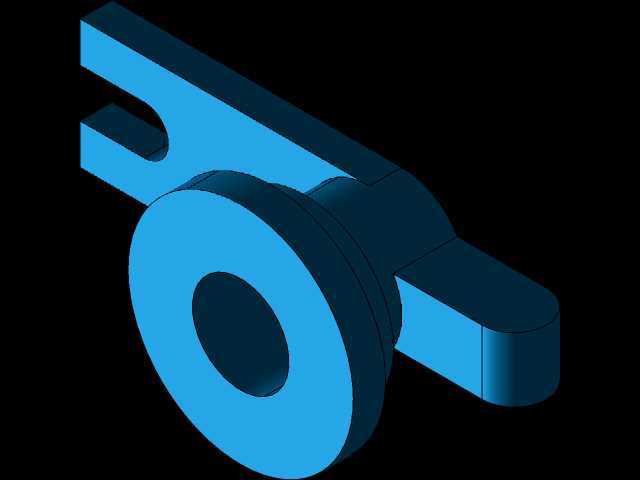

带叉形拨臂的环形铰接机械构件

　　该构件属于机械传动系统里的典型铰接拨叉类零件，日常在机床进给换挡机构、轻工设备的工位切换组件、小型自动化线的料道拨料机构中都能见到同类结构的应用，核心作用是通过自身的摆动，带动滑移齿轮、定位滑块或者料道挡块完成指定位置的切换，实现动力传递路径的变更或者工位状态的转换。从结构设计逻辑来看，主体的环形带台阶内孔是核心安装基准，内孔需要与固定心轴形成间隙配合，保证构件可以绕心轴顺畅摆动，不会出现卡滞或者旷量过大的问题；孔位外侧的台阶结构一方面是为了增加与配合轴套的接触面积，降低单位面积的接触压强，延长构件的铰接使用寿命，另一方面也能在安装时起到轴向定位的作用，避免构件沿心轴轴向窜动，影响拨叉的动作精度。两侧延伸出的臂体功能有明确区分，

　　一侧的叉形开口结构是动作输出端，开口的槽宽需要与被拨动零件的拨槽尺寸匹配，保证拨动过程中受力均匀，不会出现偏载导致的零件磨损过快问题，叉形臂的厚度经过受力校核，在满足拨动载荷强度要求的前提下尽可能做了减重处理，降低构件摆动时的转动惯量，让驱动部件的负载更小，动作响应更灵敏。另一侧的圆弧端头臂体是驱动输入端，用来连接驱动连杆或者气缸推杆，端头的圆弧设计可以避免构件摆动过程中与周边相邻零件发生运动干涉，同时圆弧面也能作为驱动件接触的导向面，降低驱动动作的冲击。建模过程中首先确定环形内孔的中心轴线作为整个零件的设计基准，所有臂体的轮廓都以该轴线为基准进行位置标注，保证两侧臂体的角度、相对位置符合装配要求；

　　叉形开口的对称面与环形孔的轴线垂直度需要严格控制，否则拨动过程中会出现别劲的问题，加速配合面的磨损。安装边界方面，环形孔的轴向长度决定了构件在心轴上的安装占用空间，两侧臂体的外伸长度决定了构件摆动时的最大回转半径，在整机布局时需要预留出对应的运动空间，避免臂体摆动时触碰周边的机架或者其他传动零件；叉形开口的深度需要满足被拨动零件的滑移行程要求，保证零件在整个滑移行程内都不会从叉口中脱出。零件的材质一般选用45号钢或者球墨铸铁，根据使用场景的载荷大小选择对应的热处理工艺，重载场景下叉形开口的接触面还会做高频淬火处理，提升表面硬度，降低磨损速率。在装配调试时，需要先将环形孔与心轴配合试装，手动摆动构件检查转动是否顺畅，

　　无卡滞点后再连接驱动端与输出端的关联零件，调整驱动件的行程，保证拨叉摆动到两个极限位置时，被拨动零件都能准确到达指定工位，不会出现过位或者定位不准的问题。这类构件虽然结构不算复杂，但属于传动系统里的关键执行零件，尺寸精度与形位公差的控制直接影响整个机构的动作可靠性，建模时需要重点关注各个配合面的公差标注，以及运动过程中的干涉检查，确保零件加工完成后可以直接装配使用，不需要额外的配修。
