多环铰接式机械连接构件结构设计

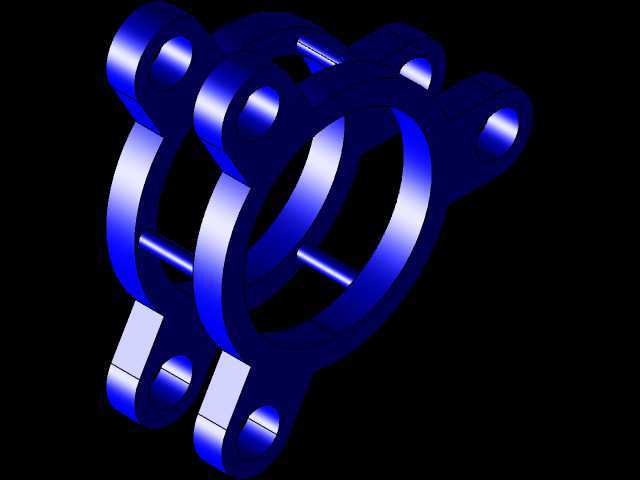

　　这类多环铰接式连接构件，常应用在需要多自由度联动的机械传动链路中，比如轻工设备的连杆执行端、自动化生产线的柔性夹持机构连接位、小型工程机械的操纵连杆组，以及部分健身器材的联动关节位置，核心作用是在多组平行连杆之间传递同步摆动力矩，同时约束各连杆的摆动平面，避免传动过程中出现侧向偏移导致的卡滞、磨损加剧问题。从结构设计逻辑来看，构件采用三组平行环形主体搭配端部铰接耳的布局，并非随意排布：三个环形结构的中心距严格匹配配套连杆的铰接点间距，环体内孔作为铰接轴的安装位，孔壁的公差带按照间隙配合的要求设计，既保证铰接轴穿装后可以灵活转动，又不会因为间隙过大出现传动回程误差。相邻环体之间的横向连接筋，截面采用矩形结构，厚度经过受力校核，

　　能够承受连杆摆动时产生的横向剪切力，避免环体在反复受力过程中出现张开变形。端部的两组铰接耳板，与环形主体为一体化结构，耳板上的销孔与环体内孔保持严格的平行度公差，这一设计直接决定了构件安装后整套连杆机构的运动平顺性，如果平行度超差，装配后会出现铰接轴别劲的问题，短时间运行就会造成轴孔的异常磨损，甚至出现运动卡死的情况。在安装边界方面，构件的整体宽度需要匹配安装位的连杆组间隙，安装时要保证三个环体的中心平面与配套连杆的摆动平面完全重合，铰接轴穿装后要在轴端加装限位挡圈，防止轴在往复摆动过程中出现轴向窜动，导致构件脱出。设计过程中需要重点考量受力工况：当连杆组做往复摆动时，环体与连接筋的过渡位置是应力集中区域，

　　因此在建模时所有的转角位置都做了圆角过渡处理，避免直角结构带来的应力集中，提升构件的疲劳寿命，适配长时间反复摆动的工作场景。这类构件在实际应用中，通常会配合自润滑衬套使用，衬套压装在环体内孔与耳板销孔中，不需要频繁加注润滑油，就能保证铰接位置的转动灵活性，降低维护成本。从结构功能上看，这种一体化的多环铰接结构，相比传统的多个独立铰接片拼接的结构，装配工序更少，整体刚性更强，不会出现拼接螺栓松动导致的传动精度下降问题，尤其适合在安装空间紧凑、传动同步性要求较高的连杆机构中使用。建模过程中，需要严格控制各孔位的同轴度、平行度形位公差，所有的壁厚设计要均匀，避免加工过程中出现应力变形，同时要预留出衬套的压装余量，保证衬套压装后不会出现松动脱落的情况。在实际选型适配时，要根据连杆传递的力矩大小调整环体的壁厚、连接筋的截面尺寸，以及铰接孔的直径，确保构件的强度满足传动负载要求，避免过载导致构件断裂失效。
