L型带孔铰接安装支座结构设计

　　在轻工输送线、小型工装夹具、非标自动化机架的辅件选型中，这类L型铰接安装支座是出镜率极高的连接构件，日常做结构方案时，经常会在需要实现转动副连接同时兼顾平面安装固定的工位用到它。不同于普通的平板式安装座，这个构件把平面安装段和铰接承托段做成了一体化的L型弯折结构，省去了现场拼接焊接的工序，也避免了拼接带来的形位公差累积问题。

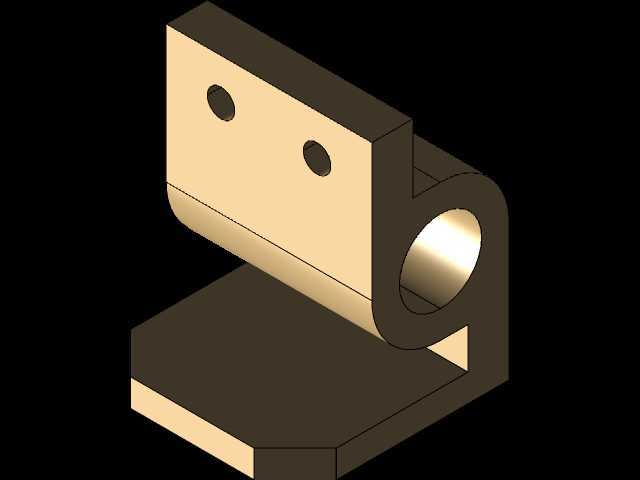

　　从结构功能上拆分来看，构件上部的平板段开有两个同轴度要求不高的通孔，主要用于穿装螺栓完成与安装基面的锁紧固定，两个孔的孔距设计留足了扳手操作空间，实际装配时不需要额外加工沉头让位，普通外六角螺栓就能直接完成锁紧，适配常见的型材安装面或者钢板焊接基面。下部的弯折段末端做了带通孔的卷边铰接结构，这个孔是整个构件的核心功能位，用来穿装铰接销轴，实现与摆杆、连杆类活动构件的转动连接，孔壁做了等厚设计，能均匀承受销轴传递的径向载荷，避免局部应力集中导致的孔口变形。

　　做这类构件的三维建模时，首先要确认的是安装边界：上部安装板的平面度要控制在合理范围，避免锁紧后出现支座翘曲，影响铰接孔的轴线平行度；L型弯折的内圆角要根据板材厚度做匹配，不能出现直角清根，否则折弯加工时会产生应力开裂，同时外圆角也要和内圆角保持对应板厚的差值，保证加工成型后的尺寸精度。铰接孔的轴线要和上部安装板的平面保持平行，这个形位公差直接影响后续连杆机构的运动顺畅度，如果轴线偏斜，会导致销轴卡滞、运动副磨损加快。

　　实际应用场景里，这类支座常用来做小型料仓挡板的铰接支撑、气动推杆的端部固定座、安全防护门的转动铰链座，相比分体式的铰链加安装板的组合，一体化结构的装配效率更高，整体刚性也更好，承受反复冲击载荷时不容易出现连接松动。建模过程中要注意安装板的厚度和铰接段的卷边厚度保持一致，统一板材规格可以降低采购和加工成本，两个安装孔的中心到铰接孔中心的垂直距离，要根据实际安装空间预留足够的操作距离，避免螺栓锁紧时和铰接部位的运动构件产生干涉。

　　从受力角度考量，这类支座承受的载荷主要是铰接孔传递的径向力和倾覆力矩，上部两个安装孔的排布方向要和主要受力方向保持一致，让两个螺栓共同承受剪切载荷，避免单个螺栓受力过大。弯折处的过渡圆角不能过小，否则长期受交变载荷作用时，弯折位置容易产生疲劳裂纹，日常做结构校核时，这个位置是应力集中的重点排查区域。铰接孔的内径要和选配的销轴做间隙配合，间隙量控制在0.02-0.05mm之间，既保证转动灵活，又不会因为间隙过大产生晃动。

　　这类构件的加工工艺一般是先下料切割出平板坯料，再通过折弯工序做出L型形态，最后对铰接部位做卷圆成型，之后整体做表面氧化或者喷塑处理，提升防锈能力。建模时要把折弯的回弹量考虑进去，预留适当的角度补偿，保证成型后的安装板平面和铰接孔轴线的位置精度。另外，安装板的边缘要做倒角处理，去除切割毛刺，避免装配时划伤操作人员，铰接孔的孔口也要做微小倒角，方便销轴穿装，也能减少孔口的应力集中。

　　在做整线布局时，这类支座的占用空间很小，L型的结构可以充分利用安装基面的垂直空间，不需要额外做延伸支架，很多紧凑布局的工位都会优先选用这类一体化支座，相比定制焊接件，它的加工周期更短，尺寸一致性更好，批量装配时不需要逐个配修，能大幅提升组装效率。日常做选型替换时，只要确认安装孔距、铰接孔内径、两个功能面的垂直距离这几个核心尺寸，就能直接替换同规格的其他支座，通用性很强。
