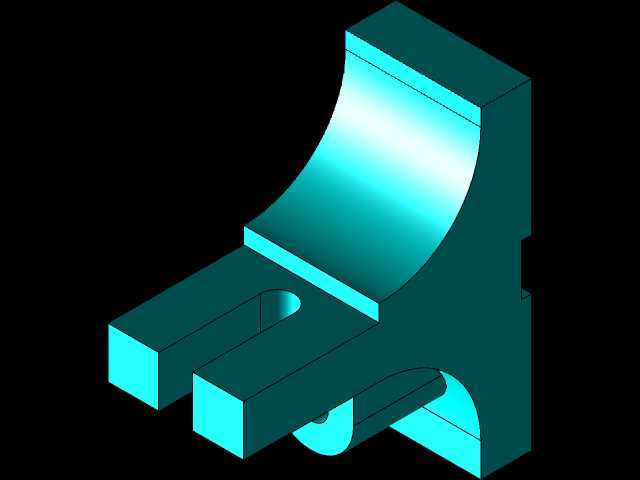

带弧形支撑槽的叉形连接支座结构

　　这类带弧形支撑槽的叉形连接支座，多应用在轻工输送线、小型工装夹具的铰接支撑点位，也常见于非标自动化设备的摆臂连接部位，主要承担径向载荷传递与铰接件的限位导向作用。从结构功能来看，上部的内凹弧形槽是核心工作面，槽面粗糙度需要控制在Ra1.6以内，用来匹配圆柱类铰接轴或者摆杆的外圆柱面，工作过程中可以对转动件形成半包围式的径向支撑，相比平面对接的支撑结构，弧形接触面的载荷分布更均匀，能有效降低接触应力集中，避免铰接件在往复摆动过程中出现局部压溃的问题。下部的叉形开口结构是安装对接端，两个平行的叉臂上预留了同轴的销孔，用来穿装定位销或者连接螺栓，安装时可以直接卡入对应设备的安装耳座之间，通过销轴实现快速铰接，叉臂的开口宽度需要和对接耳座的厚度保持0.2-0.5mm的间隙配合，既保证安装时的顺畅性，也能避免工作过程中出现横向窜动。

　　设计这类支座的时候，首先要根据实际承载的载荷大小确定弧形槽的曲率半径，槽的曲率需要和对接圆柱件的半径保持一致，配合公差选H7/f6的间隙配合，保证转动件可以在槽内顺畅摆动，不会出现卡滞。叉臂的厚度需要根据剪切强度计算确定，销孔的中心到支座立板的距离要满足抗弯强度要求，避免长期受载后叉臂出现变形断裂。立板部分做了等厚度设计，连接弧形槽和下部叉形结构的过渡位置做了圆角处理，圆角半径不小于5mm，用来分散应力集中，避免交变载荷下过渡位置出现疲劳裂纹。支座背部的半圆弧缺口是避让结构，用来避开设备上相邻的凸起部件，减少安装时的干涉问题，这个缺口的位置和尺寸需要根据整机的装配空间确定，不能削弱立板的整体结构强度。

　　从安装边界来看，这类支座的底部安装面为平面，安装时需要和设备的安装基面完全贴合，平面度公差控制在0.05mm以内，避免安装后出现附加应力。弧形槽的中心高度是核心安装尺寸，直接决定铰接件的转动中心高度，尺寸公差需要控制在±0.1mm以内，保证和其他联动部件的位置精度。叉臂上销孔的同轴度公差不大于0.03mm，避免穿装销轴后出现别劲的问题，加速销轴和孔壁的磨损。整体结构采用一体式铣削加工成型，材料多选45号钢或者铝合金，根据使用场景的载荷要求选择，重载场景下45号钢件需要做调质处理，硬度达到HB220-250，弧形槽表面做淬火处理提升耐磨性；轻载场景下用6061铝合金加工，表面做阳极氧化处理，兼顾轻量化和防腐蚀要求。

　　实际应用中，这类支座可以替换传统的分体式铰接支座，减少零件数量，降低装配工作量，一体式的结构刚性更好，在频繁往复摆动的工况下使用寿命更长。设计建模的时候需要注意各个特征的拔模角度，如果是采用铸造毛坯再机加工的工艺，毛坯的非加工面要预留3-5mm的加工余量，铸造圆角统一做R3-R5，避免铸造出现应力裂纹。如果是直接采用型材铣削加工，要注意刀具路径的规划，弧形槽面采用球头铣刀精加工，保证槽面的轮廓度符合要求，叉臂的内侧端面要和安装基面保持垂直，垂直度公差不大于0.02mm，保证铰接后销轴的轴线和安装基面平行，避免转动过程中出现偏载。
