多轮组合式起重吊装滑轮结构设计

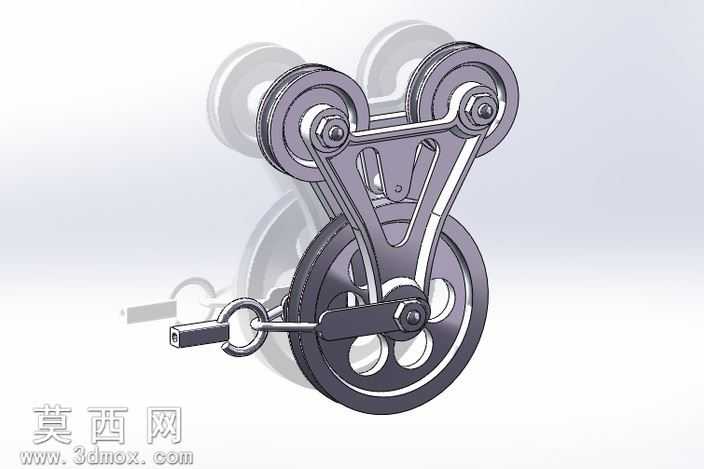

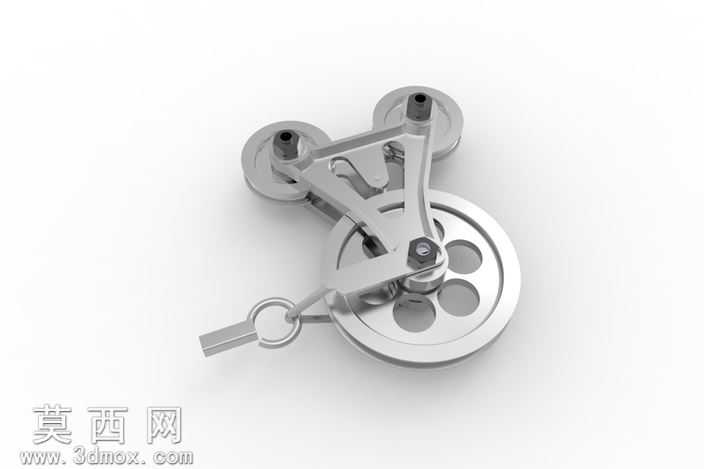

该滑轮组模型采用三维参数化建模方式完成整体构建，建模过程中先对整体承重架构进行基准定位，以中心主挂环为装配基准，依次完成主承重轮、上部两组导向定轮、三角连接支架、锁止插销、连接吊环等部件的独立建模与装配约束。建模阶段严格遵循机械加工的尺寸公差逻辑，对轮体的绳槽弧度、支架的铰接孔位、销轴的配合间隙都做了精准的参数设定，确保各活动部件可实现符合实际工况的相对转动，不存在干涉错位问题。渲染阶段针对不同部件匹配了对应材质：轮体部分采用高耐磨合金钢材质，表面做哑光金属质感处理，还原承重构件的厚重金属质感，边缘处添加轻微的使用磨损细节提升真实感；三角连接支架采用锻压钢材材质，表面做喷塑防锈的深灰质感处理，支架上的减重孔做了边缘倒角的细节刻画，避免尖锐棱角的失真表现；连接销轴、锁止插销、吊环部件采用镀锌防锈金属材质，表面带有轻微的金属反光，突出标准紧固件的工艺特征；背景采用浅渐变灰白底色，搭配柔和的多角度打光，既清晰展现滑轮组的整体结构层次，也通过软阴影强化各部件的装配关系，让整体渲染效果兼具工业严谨性与视觉表现力。结构设计上采用上二下一的三轮组合布局，上部两个小直径导向轮用于调整绳索走向、分散绳索对支架的侧向拉力，下部大直径主承重轮承担主要的吊装载荷，三角式连接支架通过三个铰接点将三个轮体连接为整体，既保证整体结构的承重强度，也通过三角形稳定结构提升吊装过程中的抗形变能力，末端的带锁止插销的吊环可快速与起重设备的吊钩连接，插销的防脱结构设计可避免作业过程中吊环意外脱开，整体结构兼顾承重性能、导向灵活性与使用安全性，可适配多种起重吊装场景的绳索导向、载荷分担需求，建模过程中对绳槽的曲率半径做了优化设计，可匹配常规直径的起重钢丝绳，减少绳索与轮体的磨损，延长构件使用寿命。
