机加工用卡普托切削刀具结构设计

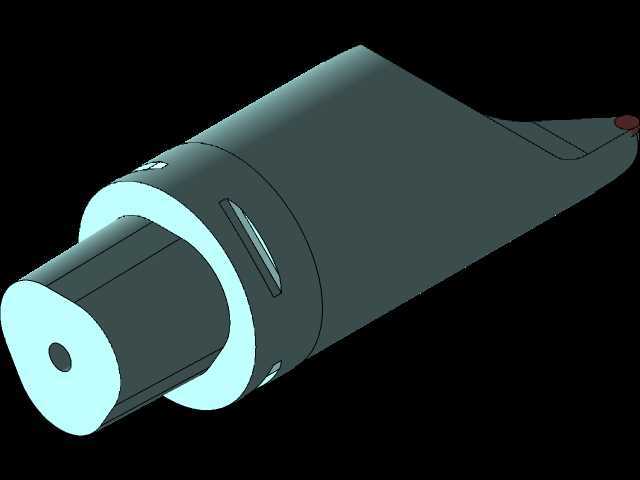

　　在金属切削加工的实际生产场景里，这类卡普托刀具常被配置在数控车床、加工中心的主轴端，承担轴类、盘类零件的外圆车削、端面切削甚至成型面加工工序，和普通焊接式车刀不同，它采用整体式刀柄加可换切削头的结构逻辑，能在批量生产中快速更换损耗的切削端，不用重新拆卸整刀对刀，能有效缩短产线换刀停机的辅助时间。从结构设计的角度看，这款刀具的柄部采用了阶梯式圆柱定位结构，靠近主轴安装侧的大直径圆柱段做了h6级的公差配合，能和主轴锥孔或者刀座的安装孔实现无间隙贴合，保证切削过程中刀具的径向跳动控制在0.005mm以内，避免因装夹间隙导致的加工振纹、崩刀问题；柄部侧面开的对称定位槽，是配合刀座的锁紧销使用的，安装时对准槽位推入后，

　　锁紧销卡入槽内就能传递主轴扭矩，不需要额外打紧螺栓，装拆效率比传统侧固式刀柄提升近六成。刀具的切削端延伸段做了渐缩式的外形设计，从柄部大直径往刀尖方向逐步收窄，这种设计一方面能避让加工过程中工件、夹具的干涉位置，比如在加工带台阶的深腔轴件时，渐缩的刀身不会碰到已经加工好的台阶面，另一方面也能优化切削区域的排屑空间，切屑顺着刀身的斜面能快速排出，不会缠绕在刀体上刮伤已加工表面。从安装边界来看，这款刀具的柄部总长控制在适配常规BT40、BT50主轴刀座的范围内，最大外圆直径不超过刀座的夹持孔径上限，安装后悬伸长度经过动平衡校核，在主轴转速达到8000转每分时，刀体的动平衡等级能达到G2.5级，满足高速切削的稳定性要求。

　　刀体内部还预留了内冷通道的安装空间，切削液可以从主轴端通过刀体内部直接输送到刀尖位置，相比传统外冷方式，能更直接地带走切削区域产生的高温，降低刀尖的热磨损，延长刀具的连续切削寿命。在实际选型适配时，需要注意刀具柄部的定位槽尺寸要和所用刀座的锁紧销规格匹配，不同规格的卡普托刀具对应的切削负载上限不同，大直径柄部的款式能承受更大的背吃刀量，适合钢件的粗加工工序，小直径柄部的款式悬伸更长，适合精加工时的深腔避让。设计这类刀具结构时，还要重点考虑刀体的材质匹配，柄部一般采用40Cr调质处理，硬度达到HRC28-32，既有足够的结构刚性承受切削扭矩，又有一定的韧性避免装夹时崩裂，切削端的安装基面做了高频淬火处理，硬度达到HRC50以上，

　　保证和可换刀头的配合面长期使用不会磨损塌陷，维持装夹精度。在日常生产应用中，这类刀具比普通的外圆车刀通用性更强，更换不同几何角度的切削头就能完成外圆、切槽、螺纹等不同工序的加工，不用为每道工序单独配置整刀，能减少车间的刀具库存品类，降低刀具管理成本。针对不同的加工材料，切削端的刀头可以选配硬质合金、金属陶瓷、立方氮化硼等不同材质的刀片，刀体本身的结构不需要做任何改动，只需要更换对应刀片的压块就能适配，这种模块化的设计思路也是当前机加工刀具发展的主流方向，能在保证加工精度的前提下，最大化提升刀具的复用率。
