重型管子台虎钳夹持工装结构设计

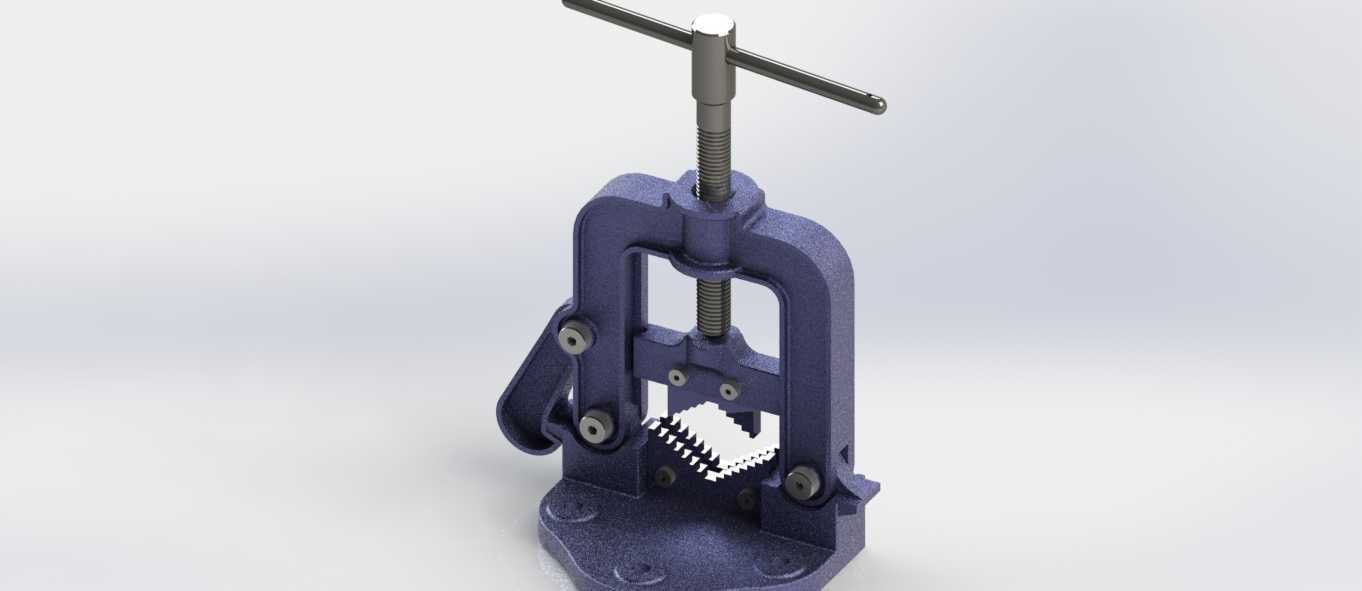

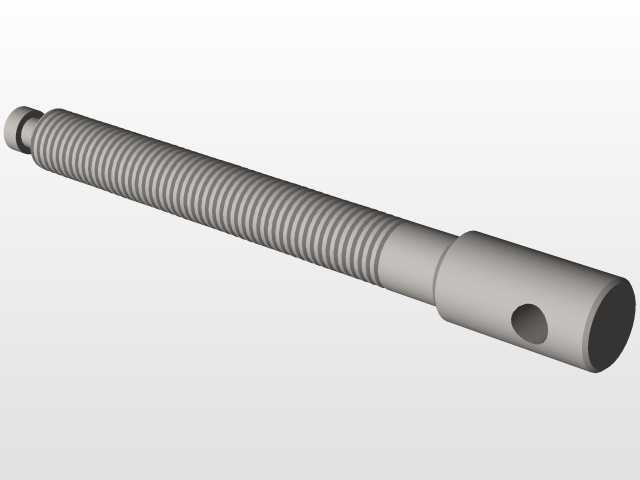

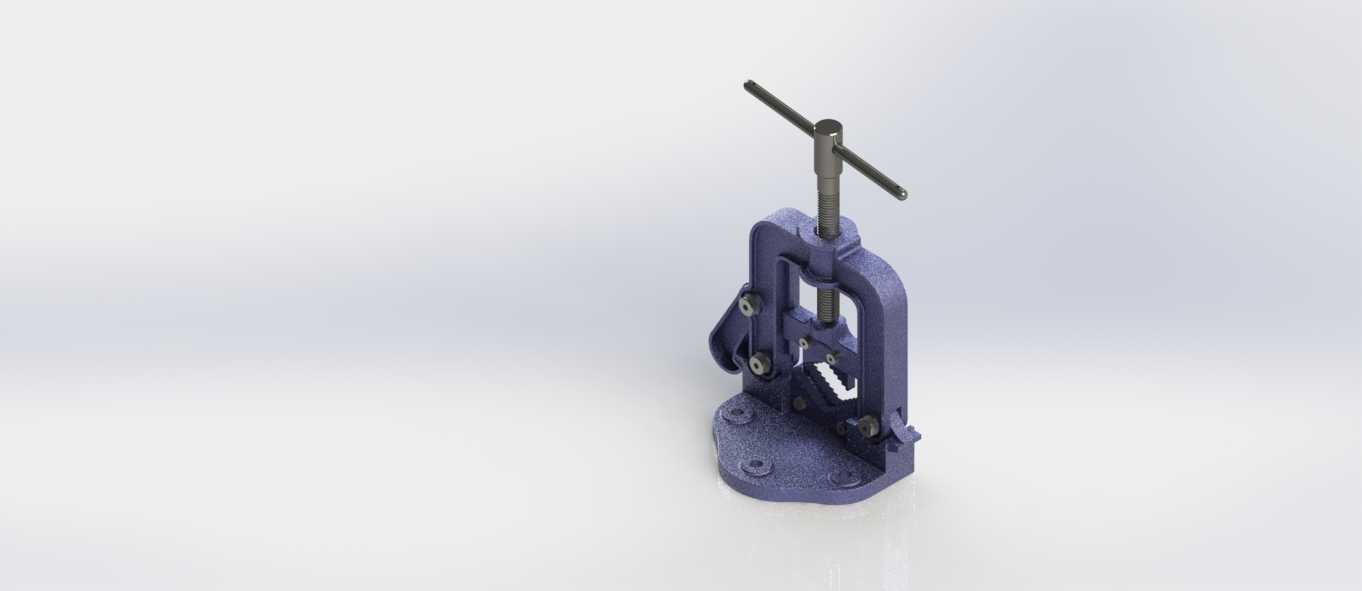

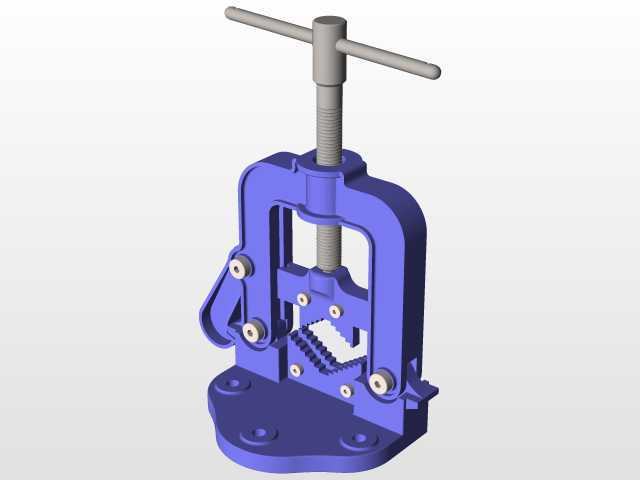

　　顶部的手动施压组件采用梯形传动丝杠，配合T型可拆卸加力杆，梯形丝杠的自锁特性可以保证夹持力施加后不会因为加工过程中的振动出现松脱，相比普通三角螺纹，梯形螺纹的牙型强度更高，能承受更大的轴向夹持力，长期反复使用的磨损量也更小，丝杠下端连接的上压块做了V型开口设计，和底座上的两个对称浮动下夹持块配合，形成三点抱合的夹持结构，这种设计可以适配一定管径范围内的圆形管材，不需要频繁更换夹块就能覆盖常用的低压流体输送管管径区间。两侧的浮动夹块通过铰接轴连接在机架内侧，夹持过程中会随着管材的外圆轮廓自动调整贴合角度，避免硬接触造成的管材表面夹伤，同时也能让夹持力均匀分布在管材外圆周上，防止套丝或者切割时管材出现打滑偏转。机架的C型开口朝向操作侧，在管道预制、水电安装、油气输送管线现场维修、五金加工的管件预处理环节，这类台置式管子夹持装置是工位上离不开的基础工装，和普通台虎钳的平口夹持逻辑不同，它的核心定位是针对圆形截面的金属、非金属管材实现周向防转夹持，给套丝、切割、坡口加工、管件焊接对位、外螺纹铰制等工序提供稳定的装夹基准。从结构设计逻辑来看，整个装置采用C型开式铸铁机架作为承载主体，底部带三个安装沉孔的法兰式底座，是整个工装的安装基准面，安装时需要通过螺栓将底座固定在木质或钢制工位台面上，安装边界需要预留至少两侧各150mm的操作空间，满足长管材穿过夹持口时的避让需求，底座的沉孔设计可以让螺栓头完全沉入基面以下，避免安装后突出的螺栓头刮蹭管材或者影响工位台面的平整度。

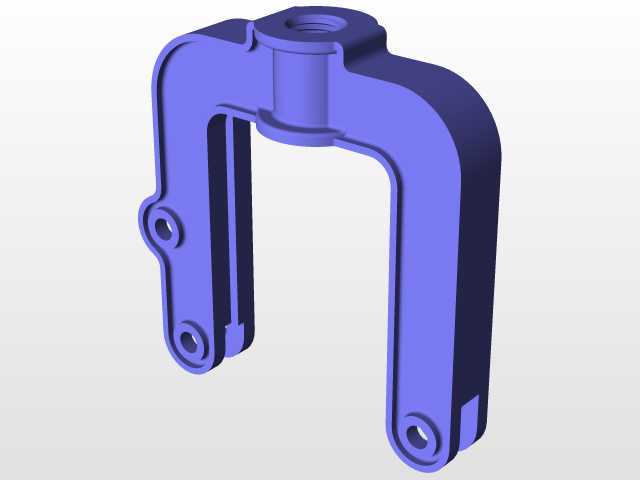

　　开口高度足够容纳常见管径的管材穿过，长管材加工时可以从开口侧水平送入，不需要从端部穿装，适配现场施工中不同长度管材的装夹需求，尤其是已经布设完成的管线局部维修场景，这种开式结构可以直接卡到管段上完成固定，不用拆卸整根管线。从实际使用的功能特性来看，这款夹持工装的施压行程完全覆盖日常施工的常用管径范围，上压块的下行行程足够让不同直径的管材都能被牢固压紧，丝杠顶端的加力杆插孔是通孔设计，加力杆可以从两侧任意方向插入，操作空间受限时可以调整加力杆的插入方向，方便现场施工人员在不同站位施加夹紧力。夹块的咬合面做了细密的网状滚花处理，滚花的深度控制在合理范围，既可以增加和管材表面的摩擦力，防止加工过程中管材转动，又不会因为咬合过深在镀锌管、

　　不锈钢管的表面留下过深的夹痕，影响管材的防腐层或者外观质量。整个机架采用铸铁一体铸造成型，铸造后经过时效处理消除内应力，长期承受夹紧力和加工冲击力也不会出现机架变形，C型架的截面做了变厚度设计，受力集中的丝杠安装座、夹块铰接位置做了局部加厚，非主要受力区域适当减薄，在保证整体结构刚性的前提下控制整体重量，方便工位转移和现场搬运。在实际的管道施工工位布置中，这类台虎钳通常安装在工位台的边角位置，一侧预留管材延伸的空间，台面上配套放置套丝板牙、管子割刀、坡口机等加工工具，装夹管材时先转动丝杠将上压块抬起，把管材放入下夹块的V型支撑位，调整好加工位置后转动加力杆带动丝杠下行，让上压块压紧管材外壁，确认管材无晃动后就可以开展后续加工作业，

　　加工完成后反向转动丝杠松开上压块，就能转动管材调整加工角度或者取下管材。和手持式管子钳相比，这种台置式夹持装置可以把管材完全固定，不需要操作人员手持夹具承受加工反力，大幅降低长时间套丝、切割作业的劳动强度，同时夹持稳定性更好，加工出来的螺纹垂直度、坡口平整度都更有保障，能有效减少管道连接时的螺纹偏斜、接口渗漏等问题。设计过程中也充分考虑了工装的维护性，夹块、丝杠这些易磨损部件都采用可拆卸连接，长期使用后如果夹块滚花磨损、丝杠螺纹磨损，可以单独拆卸更换，不需要整体报废整个工装，铰接位置预留了润滑注油孔，定期加注润滑脂就可以保证铰接部件动作灵活，避免长期暴露在施工环境中出现锈蚀卡滞。底座的安装孔位采用长圆孔与圆孔组合的设计，安装时可以小幅调整工装在台面上的固定位置，抵消工位台面上的安装孔位加工误差，降低现场安装的对位难度。
