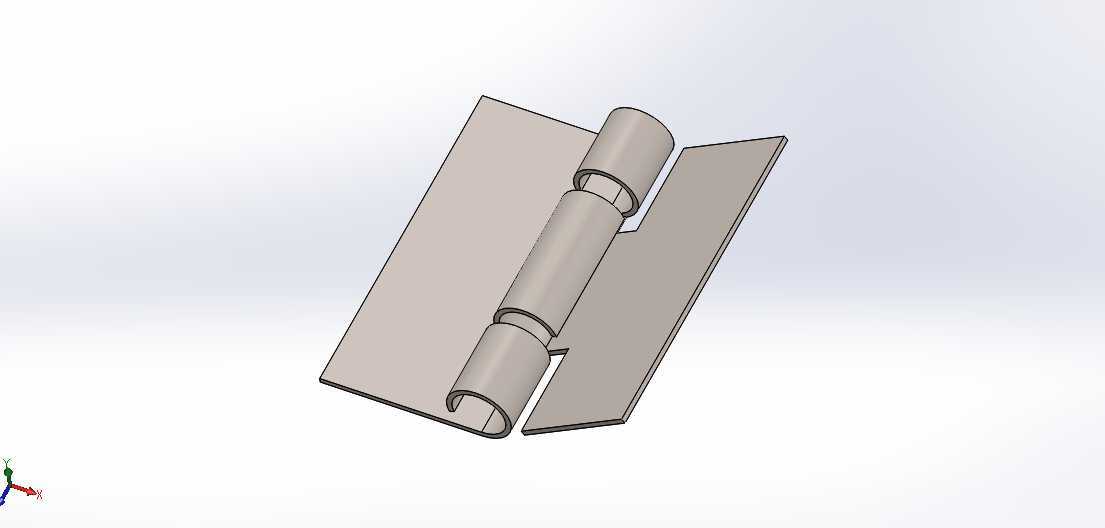

普通平开式合页三维结构设计

　　日常做结构设计时，这类合页是最常接触的基础连接件，别看结构简单，实际选型和建模时要考虑的边界条件一点不少。先从应用场景说，这类双页卷边合页主要用在室内平开木门、轻型柜体柜门、小型设备检修门这类需要绕固定轴做0-180度往复转动的连接部位，核心作用是实现两个被连接件之间的相对转动，同时承担门扇自身重量带来的径向载荷，保证转动过程无卡滞、长期使用不下垂。

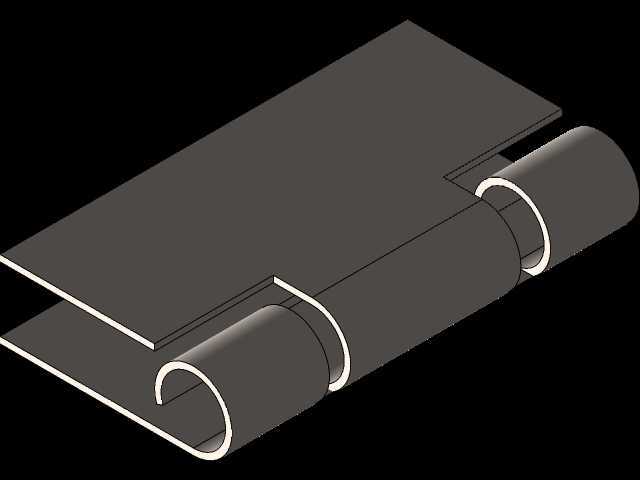

　　建模的时候最先要敲定的是安装边界，两个页片的平面度公差要控制在合理范围，页片上的安装孔位要匹配常用的自攻螺丝规格，孔位距离页片边缘的距离不能小于螺丝公称直径的1.5倍，避免安装时木材或者柜体板材开裂。卷边的同轴度是整个合页设计的核心，三个卷边段（两个页片分别带的卷边要交替排布）的内孔同轴度偏差不能超过0.05mm，不然穿入销轴后会出现转动阻尼过大，甚至完全卡滞的问题。卷边的壁厚要和页片厚度保持一致，通常这类轻型合页的页片厚度在1.2-2mm之间，根据门扇的重量调整，承重越大，页片厚度、卷边的轴向长度都要对应增加，销轴的直径也要同步放大，避免长期承重出现销轴弯曲变形。

　　设计思路上，这类合页优先采用等强度设计，页片从卷边位置到安装平面的过渡处要做小圆角处理，避免应力集中，因为门扇开关过程中这个位置会承受反复的弯折应力，直角过渡很容易在长期使用后出现疲劳断裂。销轴的两端要做翻边铆接处理，不能让销轴在转动过程中从卷边内滑出，铆接后的端部要打磨光滑，不能有凸起毛刺，避免刮蹭安装面或者划伤操作人员。两个页片的贴合面在合页闭合状态下要保留0.1-0.2mm的间隙，这个间隙是给表面喷塑或者镀锌层留的厚度余量，不然做了表面处理之后两个页片会贴死，无法顺畅转动。

　　实际选型的时候还要注意转动阻尼的匹配，如果用在经常开关的柜门上，可以适当放大卷边和销轴的配合间隙，选间隙配合的公差带，开关手感更轻盈；如果用在需要保持一定开启角度的设备门上，可以在卷边内部增加阻尼垫片，不需要额外加装撑杆就能让门停在任意开启角度。安装的时候两个合页的间距要根据门扇高度调整，通常高度1米以内的门扇装2个合页就足够，间距分布在门扇上下端各1/6高度的位置，承重均匀分布；超过2米的重型门扇要增加到3个合页，中间的合页装在门扇重心偏上的位置，减少长期使用后的下垂变形量。

　　建模过程中还要注意细节处理，页片的四个边角都要做倒钝处理，不能有锋利的锐角，避免安装和使用过程中割手。卷边的成型工艺是冲压卷圆，所以建模的时候卷边的内侧要留够冲压成型的圆角，不能设计成尖锐的弯折，不然实际冲压生产的时候会出现材料开裂，废品率升高。销轴和卷边的配合通常选H8/f7的间隙配合，既能保证转动顺畅，又不会有过大的旷量，避免门扇开关时出现晃动异响。如果是用在户外场景的合页，还要在卷边位置预留注油孔，方便定期加注润滑脂，减少销轴和卷边的磨损，延长使用寿命，不过室内用的轻型合页一般不需要注油结构，靠材料自身的润滑或者表面镀层就能满足使用寿命要求。
