螺旋齿端面铣削刀具结构设计

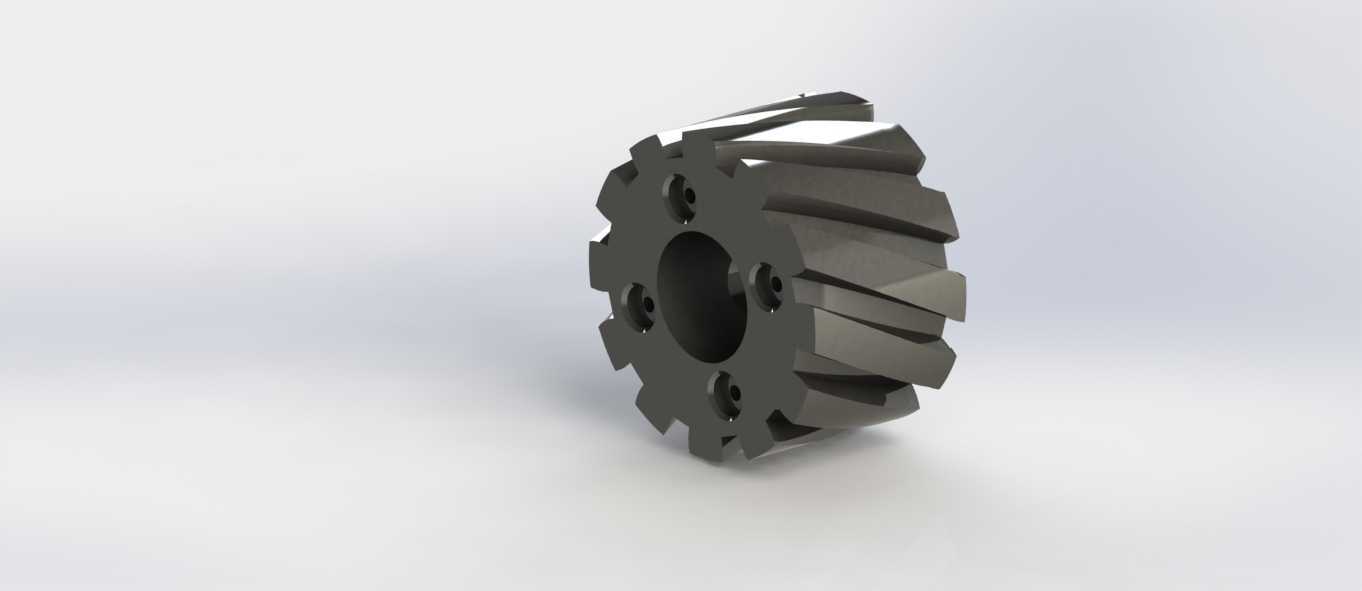

　　这款螺旋齿端面铣削刀具，是面向平面铣削工序开发的多齿切削部件，在普通铣床、数控加工中心的端面加工场景中应用广泛，尤其适合钢件、铸铁件的大面开粗与半精加工工序，相比直齿端面铣刀，其切削过程的冲击更小，排屑路径更顺畅，能有效降低加工时的振动幅值，提升被加工面的表面质量一致性。从结构设计逻辑来看，刀体采用整体式盘状基体，中心设置通孔作为安装定位基准，孔周均匀分布的沉头螺钉孔用于和机床主轴端面的连接法兰锁紧，安装时需保证定位孔与主轴定位轴颈的配合公差控制在H7/g6区间，避免高速旋转时出现动平衡超差问题。刀齿采用螺旋升角设计，单齿的切削刃沿轴向呈螺旋状排布，切削时每个刀齿是逐渐切入、切出工件材料，而非直齿刀的整刃同时冲击接触，

　　这一设计能大幅降低切削力的波动峰值，减少主轴轴承受到的交变冲击载荷，延长主轴部件的服役寿命。刀体上的齿槽为等螺旋角等距分布，槽型经过圆弧过渡优化，切屑在流出过程中不会出现卡滞、挤屑问题，干切削工况下也能保证切屑顺利排出，避免切屑二次刮伤已加工表面。从安装边界尺寸来看，刀盘的外径适配常规100-160mm规格的铣削头安装接口，中心定位孔直径适配标准铣床主轴端的连接尺寸，刀体总厚度控制在合理区间，既保证刀齿的有效切削长度，又避免刀体悬伸过长导致的刚性不足问题，安装后刀具的径向跳动需控制在0.02mm以内，端面跳动控制在0.015mm以内，才能保证各刀齿的切削负载均匀，避免个别刀齿过载崩损。在实际加工场景中，

　　这款刀具可用于箱体类零件的结合面铣削、机架类零件的安装基准面加工、板材类零件的端面齐平加工等工序，粗加工时可搭配较大的进给量与背吃刀量，凭借多齿同时参与切削的特性获得较高的金属去除率，半精加工时适当提高切削转速，可获得Ra1.6-3.2的表面粗糙度，减少后续磨削工序的加工余量。设计过程中对刀体的材质选择也做了匹配优化，刀体基体采用调质处理的中碳结构钢，保证足够的强度与韧性，避免切削受力时出现刀体变形，刀齿部分可根据加工材料不同适配硬质合金刀片或者高速钢刀条，通过螺钉压紧方式固定在刀体的齿座上，刀片磨损后可快速更换，无需整体报废刀体，降低长期使用的刀具成本。刀体上的每个齿座都设置了定位靠面，刀片安装时能快速定位到预设的切削位置，

　　减少换刀后的对刀调整时间，适配批量加工场景下的快速换刀需求。另外，刀体做了动平衡校准设计，在非切削侧的端面上预留了动平衡调整的去重区域，当刀具装配后动平衡量不满足高速切削要求时，可在对应位置去除少量材料实现动平衡修正，适配最高转速可达每分钟数千转的切削工况，避免高速旋转时的振动引发加工振纹。排屑槽的螺旋角度经过反复验证，角度过小则排屑顺畅度不足，角度过大则会降低刀齿的刚性，最终选定的螺旋角度兼顾了排屑性能与刀齿强度，在切削塑性材料时不会出现切屑缠绕刀体的问题，切削脆性材料时也能让崩碎的切屑沿槽型顺利甩出，不会堆积在切削区域影响加工视线与切削稳定性。
