带螺纹柱侧开口多孔安装异形固定支座

　　做非标设备结构设计时，经常会遇到安装空间受限、需要同时实现多方向连接定位的工况，这类异形固定支座就是针对这类场景开发的结构件。从实际应用来看，这类构件常出现在自动化生产线的侧边定位工位、小型专用设备的动力元件安装位，或是工装夹具的侧向支撑环节，用来承接上方带外螺纹的调节杆件，同时通过侧部开口避让相邻的运动部件，避免结构干涉。

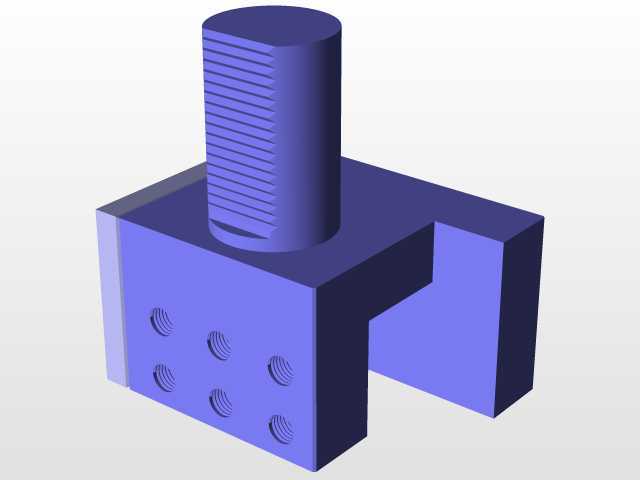

　　设计这类构件时，首先要明确安装边界：主体基座采用L型侧开口结构，不是常规的封闭方块，就是为了在紧凑的安装空间里，能卡入相邻设备的凸台结构，不需要额外预留侧向装配间隙，能有效压缩整体设备的横向占用尺寸。基座正面设置的六个沉头安装孔，采用三行两列的排布方式，孔位间距按照通用型材的安装孔距做匹配，既可以直接通过内六角螺丝固定在铝型材框架的安装面上，也能适配钢板焊接机架的预装螺纹孔，沉头结构可以让螺丝安装后端面完全齐平，不会突出表面剐蹭相邻的运动线缆或是工件。

　　上方伸出的带外螺纹圆柱，螺纹段长度预留了足够的调节行程，实际使用时可以配合锁紧螺母，调整上方连接元件的安装高度，不管是安装导向杆、缓冲元件还是小型传感器支架，都能通过螺纹旋入深度做精准的高度微调，不需要额外加工调节垫片。螺纹柱和基座的连接位置做了圆角过渡处理，避免应力集中，在承受侧向冲击载荷的时候，不会在连接根部出现断裂隐患，这也是做承力结构设计时必须注意的细节，很多新手建模时容易忽略过渡圆角，实际受力时很容易在直角位置出现应力开裂。

　　基座的侧开口尺寸是按照相邻运动部件的最大运动轮廓做的避让设计，开口的内侧端面做了平面度要求，安装时可以贴靠在相邻构件的定位面上，辅助实现安装定位，不需要额外做定位销孔就能保证安装位置的一致性，减少装配时的调整工作量。整个构件的壁厚做了等厚设计，不管是采用机加工方式制作，还是开模注塑、铸造成型，都能保证加工过程中不会出现壁厚不均导致的变形，机加工时可以一次装夹完成正面孔位、上端螺纹柱的加工，侧开口部分可以通过铣削一次成型，加工工序少，量产时的成本控制更有优势。

　　从安装适配性来看，这个支座的底面同样做了平整处理，既可以正装在设备的水平安装面上，也可以侧装在垂直的立板上，六个安装孔的排布在正装、侧装时都能保证至少四个孔位处于受力方向，连接强度足够承受常规工况下的静载荷和小幅动载荷。实际选型时，需要注意上方螺纹柱的公称直径要和配套的调节元件内螺纹匹配，安装面的平面度要控制在合理范围内，避免安装后基座出现翘曲，导致螺纹柱倾斜，影响上方元件的运动精度。这类异形支座相比标准的方形安装座，最大的优势就是在有限空间里同时实现支撑、调节、避让三个功能，不需要额外拼接多个标准件，能减少装配环节的零件数量，提升设备整体的结构紧凑度，在小型自动化设备、检测工装、非标夹具的设计中应用十分广泛。建模时要注意各安装孔的沉头深度要匹配常用螺丝的头部尺寸，螺纹段的收尾要做退刀槽结构，保证螺纹加工时能完全旋到底，不会出现螺丝锁不到位的情况，基座的棱边除了受力过渡位置，其余锐边都要做倒角处理，避免装配时划伤操作人员。
