小型龙门式数控雕刻加工设备结构

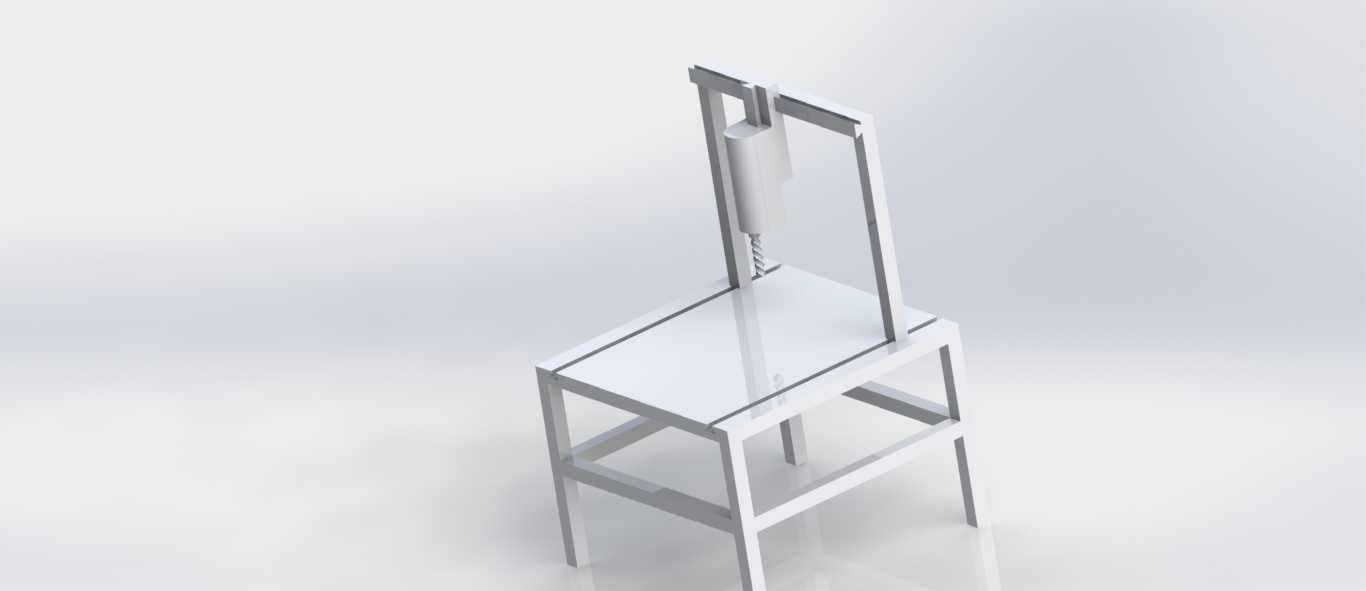

　　这款小型龙门式数控加工设备的结构设计，最初是面向小尺寸工件的精密雕刻、轻量铣削场景做的适配，常见于广告标识加工、小型工艺件雕刻、教学实训车间、个人加工工坊这类对设备占地要求高、加工负载不大的应用场景。从实际使用的角度出发，设备整体采用方管焊接机架作为主体承载结构，底部框架采用四点支撑的落地式设计，四根支撑腿直接承接工作台与上部龙门架的全部载荷，支撑腿之间设置横向与斜向的连接方管，抵消加工过程中主轴高速转动带来的振动，避免机架出现共振导致加工面出现振纹。工作台采用整块平整铝板作为加工承载面，台面预留T型槽安装位，方便用户根据加工需求加装夹具、真空吸附面板或者工件定位块，工作台的有效加工幅面控制在小型设备常用的区间内，

　　既满足常规小工件的装夹需求，也不会因为幅面过大导致机架整体刚性下降。上部的龙门结构采用双侧立柱搭配横向横梁的设计，立柱与底部框架采用螺栓紧固加定位销的连接方式，保证横梁的安装平行度，横梁上搭载主轴安装滑座，滑座通过直线导轨与横梁连接，可实现X轴方向的往复移动，主轴滑座自身可沿Z轴方向做上下进给运动，配合工作台Y轴方向的进给结构，可实现三轴联动的加工路径。主轴部分采用高速风冷电主轴的安装位设计，安装座预留标准的主轴夹持孔径，可适配不同功率的高速主轴，满足雕刻、轻铣、钻孔等不同工序的转速与扭矩需求，主轴侧面预留冷却管路与线缆的走线槽位，避免运动过程中出现线缆拖拽、干涉滑座运动的问题。设计过程中特意控制了设备的整体外轮廓尺寸，

　　整体占地不超过常规工作台的摆放空间，不需要做专门的设备基础硬化，放置在平整的水泥地面或者加厚工作台面上即可调平使用，设备的操作高度适配操作人员站立操作的舒适区间，上下工件、对刀操作都不需要额外垫高或者俯身。传动部分的设计预留了滚珠丝杠与同步带两种传动方案的安装空间，用户可根据自身的加工精度需求、预算情况选择对应的传动组件，导轨安装面都预留了刮研余量，方便组装过程中调整导轨的直线度与平行度，保证运动过程中的顺滑度与定位精度。设备的机架部分做了轻量化与刚性的平衡，在保证整体结构抗形变能力满足轻负载加工要求的前提下，尽可能减少不必要的冗余结构，降低设备整体自重，方便小型工坊的搬运与位置调整。走线部分全部采用拖链内置的设计，所有动力线、

　　信号线都收纳在拖链内部，随滑座运动同步弯折，既避免线缆外露造成的安全隐患，也能减少线缆磨损带来的设备故障。从结构设计的细节来看，这款设备没有采用复杂的铸件机身，而是采用标准型材加焊接框架的结构，加工难度低，组装调试的门槛不高，适合小规模生产或者DIY改装的需求，各个运动轴的两端都预留了限位开关的安装位，可实现软限位加硬限位的双重行程保护，避免运动超程造成的设备碰撞损坏。主轴的Z轴行程设计兼顾了不同厚度工件的加工需求，既可以加工薄型的板材、标识牌，也可以装夹一定高度的工艺件、小型模具胚料完成粗精加工。
