可调式门用夹持定位五金构件

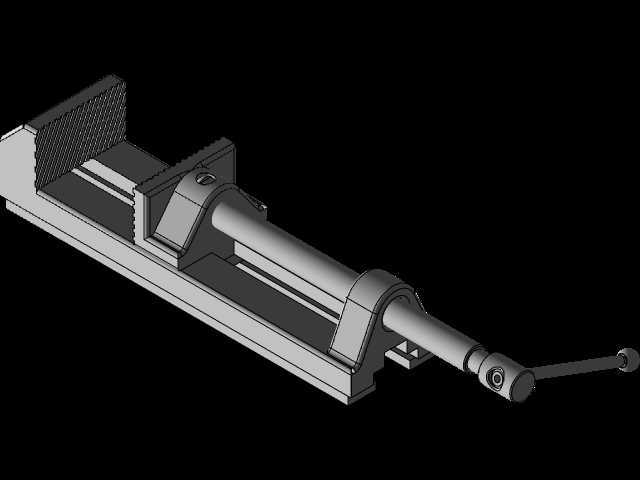

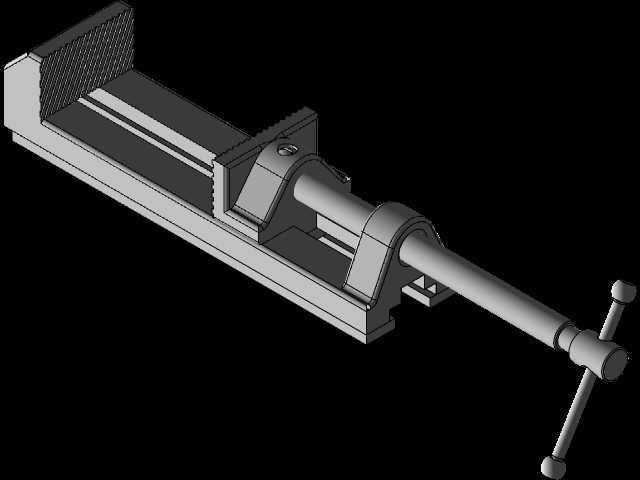

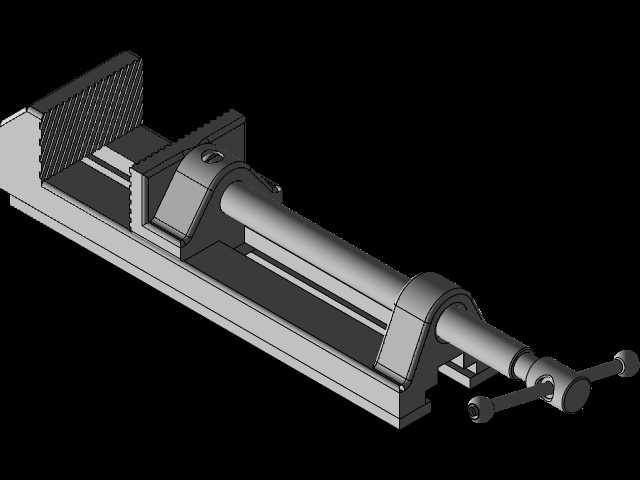

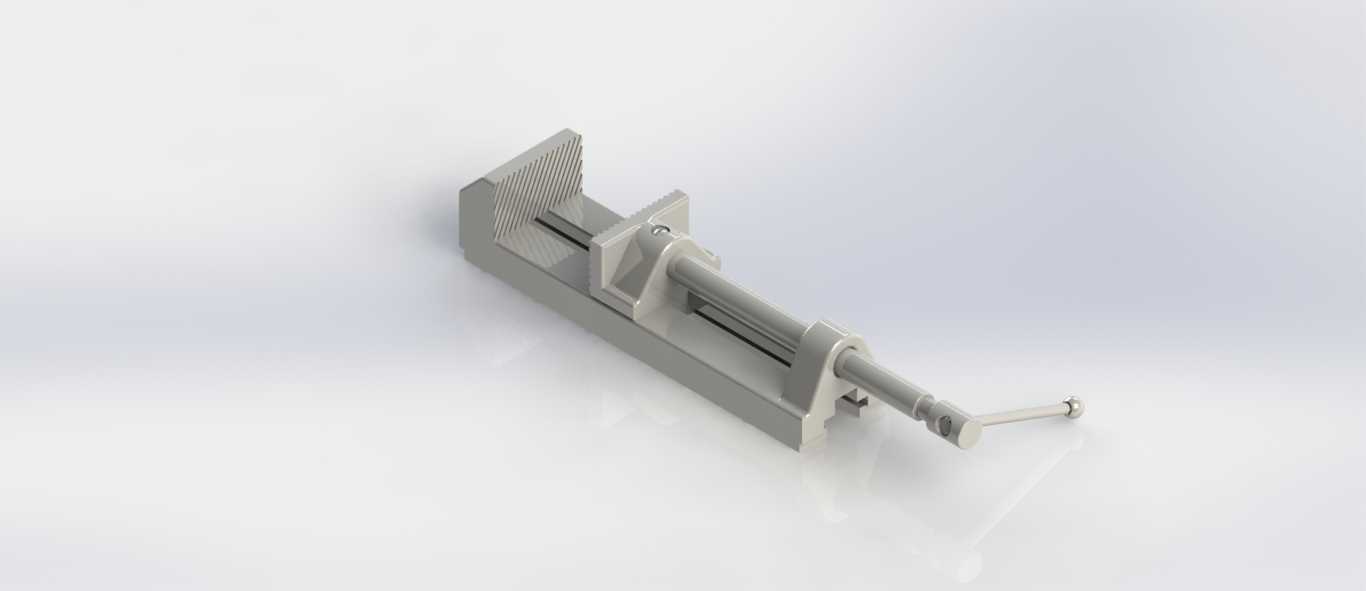

　　在民用建筑门窗安装、小型柜体装配、工装夹具临时定位等场景中，这类可调式夹持构件的使用频率远超常规紧固件，很多现场施工的师傅会把它作为临时固定的首选配件，原因在于它不需要提前在基材上打预埋孔，靠自身的旋进夹紧结构就能实现快速装夹，不会破坏安装面的完整度，尤其适合玻璃门、薄铝框门这类不能随意打孔的构件临时定位作业。从结构设计逻辑来看，这个构件采用了固定钳口与活动钳身配合的经典夹持架构，固定钳口内侧做了细密的齿形防滑纹路，齿牙的倾角控制在15度左右，既可以在夹紧时咬入接触件表面增加摩擦力，又不会因为齿牙过尖造成基材表面的压痕损伤，活动钳身和导向杆采用间隙配合，配合公差控制在H7/g6区间，保证滑动过程顺畅无卡滞，

　　不会出现旋紧过程中钳身偏斜的问题。导向杆末端的旋拧结构做了滚花处理，不需要额外搭配扳手，徒手就能完成夹紧与松脱操作，在高空门窗安装作业时，能减少工具携带量，降低高空坠物的风险。从安装边界来看，这个构件的最大张开距离可以覆盖常规15-50mm厚度的门体或板材，固定钳身的整体宽度控制在30mm以内，安装后不会突出门体侧边过多，不会影响门体后续的合页安装、密封胶条粘贴工序，钳身的整体厚度做了等强度优化，在保证夹紧力达到120N的前提下，尽可能缩减了整体重量，单构件重量控制在150g以内，长时间手持操作不会产生明显的疲劳感。在实际功能表现上，它除了能完成门体安装时的临时定位，还可以在小型木工加工、电子元件焊接、

　　薄板粘接作业中作为小型夹具使用，夹持力稳定，长时间夹紧不会出现松脱移位的问题，导向杆上没有设置额外的锁紧螺母，靠螺纹副的自锁特性就能保持夹紧状态，在常规振动环境下也能维持可靠的夹持力，不会因为门体开关的振动出现松动。设计过程中特意将钳口的夹持面做了平面度校准，两个夹持面的平行度公差控制在0.1mm以内，夹紧薄型板材时不会出现一端压紧一端翘起的问题，对于表面平整度要求高的装饰面板、玻璃板材，还可以在钳口处粘贴橡胶垫，进一步降低压损风险，构件的所有棱角都做了R1.5的圆角处理，安装操作过程中不会划伤施工人员的手部，也不会刮花门体的装饰表面。在设备配套场景中，这类构件也常作为小型试验设备的试样夹持配件使用，配合拉力测试设备完成小型五金件、

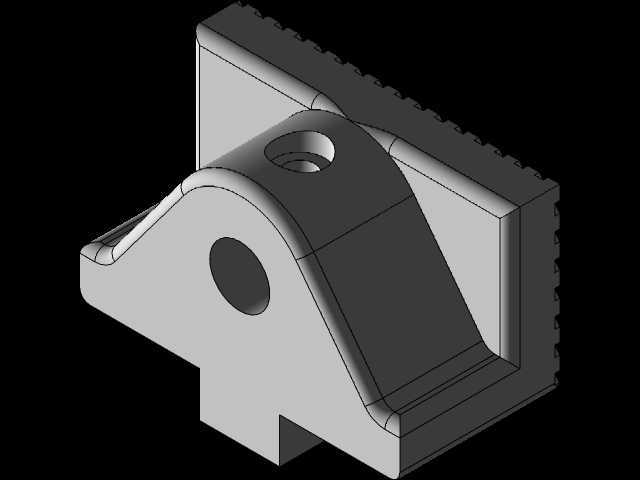

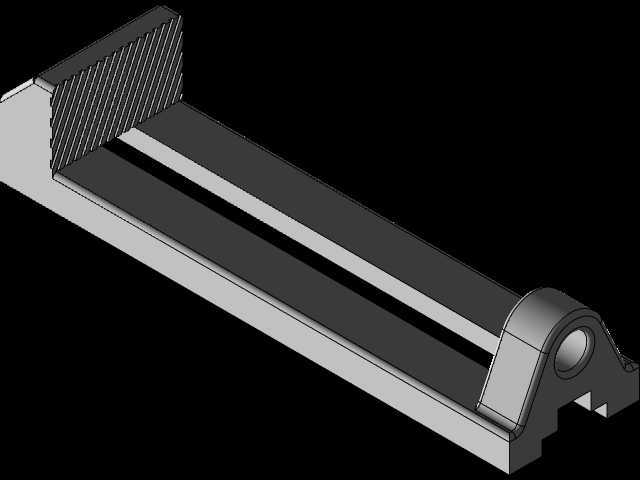

　　薄板材的拉力测试装夹，因为其夹持行程可调，装夹速度快，能大幅提升试样装夹的效率，不需要根据不同厚度的试样频繁更换夹具。从结构受力角度分析，固定钳身和导向杆的连接位置做了加强筋设计，加强筋的厚度为3mm，能抵消夹紧时产生的弯矩，避免长期使用后钳身出现变形张开的问题，活动钳身的螺纹孔采用了铜质镶套结构，和钢制导向杆配合时能降低磨损，提升整体的使用寿命，反复旋紧松脱的循环寿命可以达到10000次以上，完全满足工装类配件反复使用的需求。
