铰接式安装固定支座结构设计

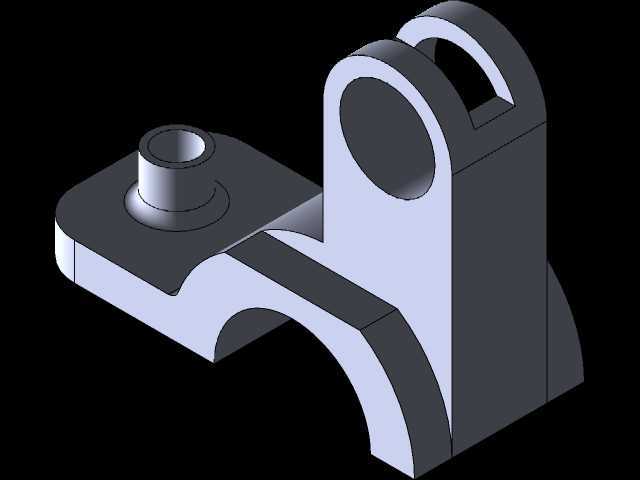

　　在各类轻工输送设备、小型工装夹具以及非标自动化线体的旁侧辅助机构中，这类带铰接耳与定位凸台的支座零件，承担着活动构件与固定机架之间的连接承载作用，日常工况下需要承受摆转部件传递的径向载荷与小幅冲击，因此结构设计时需要同时兼顾安装定位精度与铰接转动的顺畅性。从结构布局来看，零件主体分为三个功能区域：底部的弧形贴合面用于与圆柱型机架梁或者管状支撑件贴合装配，贴合面的弧度匹配对应安装基准的外径，装配时可通过抱箍或者侧面顶丝完成周向固定，避免支座受载后出现周向滑移；上方的双铰接耳板开有同轴通孔，用于穿装铰接销轴，连接摆转类的连杆、拨叉或者压臂构件，耳板的厚度根据额定摆转载荷设计，孔位边缘做了倒角处理，既方便销轴装配导入，

　　也能消除锐边避免应力集中，耳板顶部的开槽结构用于避让摆转构件的连接端，防止构件摆转过程中与支座发生运动干涉；侧方伸出的平台上设置的带孔凸台，用于安装定位销或者小型导向轴，可作为辅助支撑点搭载传感器支架、限位挡块或者小型滚轮组件，拓展支座的功能适配性。设计过程中首先确定铰接孔的中心高尺寸，这个尺寸直接决定了所连接摆转构件的运动轨迹范围，需要匹配对应机构的行程要求，避免摆转时出现死点或者行程不足的问题；其次要核算底部弧形安装面的宽度，保证与基准件贴合后有足够的接触面积，降低接触面的压应力，防止长期受载后出现接触面压溃变形；侧方凸台的中心距与铰接孔的位置公差需要控制在合理范围内，若搭载导向类构件，位置度公差需要收紧到0.05mm以内，

　　避免导向卡滞。零件的壁厚设计遵循等强度原则，铰接耳板与底板连接的位置做了圆弧过渡，减少应力集中系数，避免受冲击载荷时在转角位置出现断裂；底板与弧形贴合面的衔接处做了加厚处理，承受支座整体的弯矩载荷，防止长期受载后底板出现翘曲变形。实际应用中，这类支座常被用在小型包装设备的压料机构、输送线的侧挡调节机构、工装夹具的快速压臂连接位置，相比一体式焊接支座，这种整体机加工或者铸造成型的支座装配一致性更好，互换性强，后期维护更换时不需要重新配焊定位，直接拆装即可完成替换。建模过程中需要注意铰接孔的同轴度约束，两个耳板的孔需要保证同轴，否则穿装销轴后会出现卡滞，加速销轴与孔的磨损；底部弧形面的建模需要保证弧度准确，

　　与安装基准件的贴合率不低于70%，否则安装后会出现支座歪斜，影响铰接构件的运动精度；侧方凸台的端面需要与铰接孔轴线保持平行，保证安装在凸台上的辅助构件位置准确。另外，零件的所有棱边都做了倒钝处理，避免装配时划伤操作人员，也减少零件搬运过程中的磕碰损伤。在载荷适配方面，这类支座适合承受中等载荷的摆转工况，若用于重载冲击场景，需要对应加厚耳板厚度，同时更换更高强度等级的销轴，并且在铰接孔内加装耐磨衬套，延长支座的使用寿命。安装时需要先将底部弧形面与基准件贴合到位，预紧固定件后再穿装铰接销轴，检查摆转构件的转动顺畅度，确认无卡滞、无异常间隙后再完全锁死固定件，避免带应力装配导致后期零件变形或者运动卡滞。
