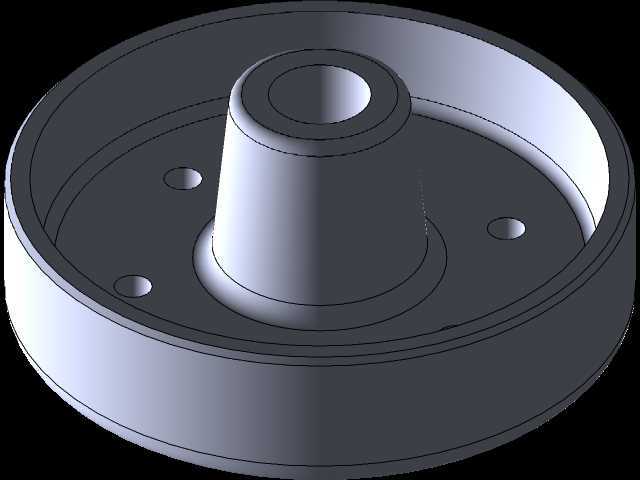

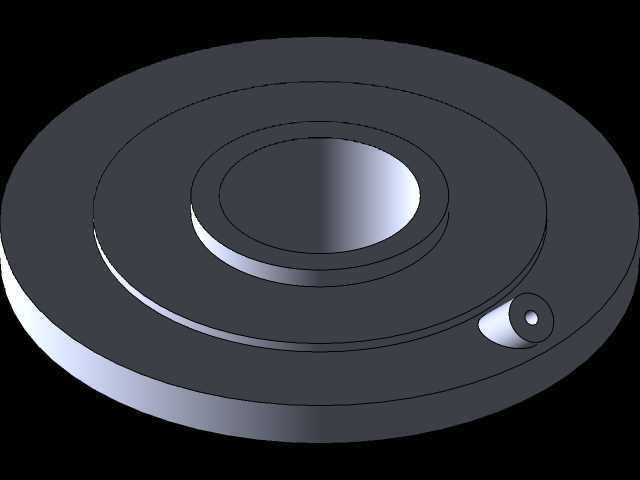

这类带中心凸台的盘类结构件,在轻工输送、小型传动设备以及非标自动化工位的从动端应用十分广泛,多数时候作为从动滚轮的内置安装基座,承担轮体支撑、轴系定位以及侧向载荷传递的作用。从结构本身来看,整体采用回转体对称设计,外圆边缘做了等厚度的轮缘翻边,既可以作为外置橡胶或者聚氨酯轮套的定位挡边,避免轮套在受侧向力时出现轴向窜动,也能提升盘体自身的结构刚度,减少薄圆盘在受径向载荷时出现的翘曲变形。中心位置的锥形凸台是整个零件的核心受力部位,凸台内部预留的通孔用于穿装固定转轴,锥面过渡的设计相比直筒凸台,能够在不额外增加整体重量的前提下,提升凸台与盘体连接位置的抗弯截面模量,避免轮体承受偏载时在凸台根部出现应力集中导致的断裂问题。
盘面上均匀分布的三个沉头安装孔,采用等圆心角布置,孔位的中心圆直径经过匹配计算,既保证安装螺栓有足够的操作空间,也不会因为孔位过于靠近外边缘导致盘体边缘强度不足,安装时螺栓从盘面一侧穿入,可直接将整个盘体固定在对应设备的安装支架上,沉头结构能够保证螺栓头完全沉入盘面以下,不会和外置的轮套或者其他运动部件产生运动干涉。在设计这类零件时,首先要明确的是安装边界尺寸:外圆直径需要匹配对应轮套的内径尺寸,保证过盈配合的公差带在合理区间,避免轮套装配后出现松脱或者压装时盘体变形;中心凸台的内孔直径要和适配的转轴直径做基孔制配合,根据载荷大小选择间隙或者过渡配合,若用于高速转动场景还需要在内孔位置预留轴承安装位,保证转动时的同轴度要求;
凸台的高度需要匹配支架的安装间距,保证装配后轮体和支架之间留有合理的间隙,不会出现运动摩擦。从实际使用场景来看,这类零件常出现在小型输送带的从动轮端、仓储物流周转车的滚轮内置基座、以及小型门窗滑动机构的导向轮座位置,不同场景下的载荷特性会直接影响结构的细节设计:如果是用于承载较重物料的输送线从动轮,盘体的厚度需要适当增加,凸台根部的过渡圆角也要放大,减少应力集中;如果是用于轻载的导向轮结构,则可以在盘面上做适当的减重孔设计,降低整体转动惯量,提升机构响应速度。建模过程中需要重点关注几个形位公差的匹配:中心凸台内孔和外圆轮缘的同轴度需要控制在合理范围内,否则装配后轮体转动会出现明显的径向跳动,导致设备运行时产生振动和噪音;
三个安装孔的位置度需要保证,否则现场安装时会出现螺栓无法穿入的问题,增加装配调试的工作量;凸台端面和盘面的垂直度也要做相应控制,避免装配后凸台和支架安装面出现贴合不严,导致轮体倾斜。另外,盘体外缘的翻边高度需要根据外置轮套的厚度确定,翻边过高会增加不必要的材料消耗,翻边过低则无法起到有效的轴向定位作用,通常翻边高度设置为轮套厚度的三分之一左右即可满足使用需求。零件的材质选择也需要结合使用场景确定,常规工况下采用普通碳素结构钢冲压或者铸造成型即可满足强度要求,若用于有腐蚀环境的场景,则需要选用不锈钢材质或者在表面做防锈涂层处理,若用于需要降低自重的移动设备场景,也可以采用高强度工程塑料注塑成型,不过此时需要适当增加凸台和盘体连接位置的厚度,避免受力断裂。
