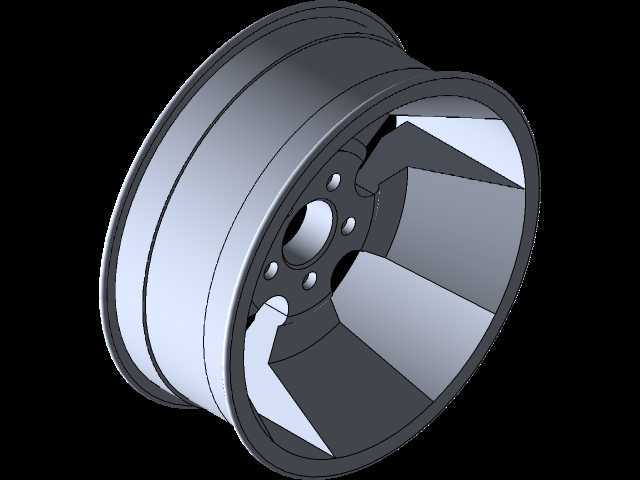

乘用车轻量化合金轮毂结构设计方案

　　在乘用车底盘行走系统的部件选型与结构设计工作中，车轮作为直接承接整车载荷、传递驱动力制动力、缓冲路面冲击的核心部件，其结构合理性直接决定整车行驶安全性、操控稳定性与NVH表现。这套合金车轮的结构设计，首先围绕日常行驶的核心工况展开：轮辋部分采用深槽式等宽轮廓设计，胎圈座的锥度匹配常规民用子午线轮胎的安装标准，轮缘的凸起高度经过校核，可在轮胎亏气状态下避免胎圈脱开引发安全风险，轮辋的槽深尺寸预留了轮胎拆装的操作空间，无需专用工装即可完成常规换胎作业，适配民用维修场景的操作需求。轮辐部分采用大扇面五辐式布局，每段轮辐的截面从安装盘位置向轮辋方向做渐变加宽处理，靠近轮毂轴承安装位的区域做了加厚过渡，可分散螺栓预紧力带来的局部应力，

　　避免长期交变载荷下出现安装位开裂问题；辐条之间的镂空区域兼顾了制动系统散热需求，连续行驶过程中，车轮转动带动的气流可直接穿过镂空区域冲刷制动盘与制动卡钳，降低长下坡、频繁制动工况下的制动热衰减概率，同时镂空结构也有效降低了车轮整体的非簧载质量，对提升悬架响应速度、改善轮胎接地性能有明确作用。安装面的设计严格遵循乘用车轮毂的安装边界要求，中心孔的定位凸台尺寸匹配对应车型的轴头直径，可实现装配时的径向定位，避免车轮转动时出现径向跳动；五个螺栓孔的节圆直径经过精准校核，孔位周边做了沉孔与倒角处理，可适配球面或锥面的轮毂螺栓，保证螺栓紧固时的贴合面积，避免应力集中导致的螺栓断裂或孔位变形。从设计思路上，这套轮毂没有采用过度复杂的异形曲面，

　　所有曲面过渡均采用大圆角衔接，既可以降低铸造过程中的应力集中风险，提升铸件良品率，也能减少日常使用中棱角位置的磕碰损伤，同时便于后期表面处理与清洁维护。轮辋的轴向宽度、偏距参数经过匹配校核，安装后不会超出轮眉边界，也不会与悬架摆臂、制动卡钳、减震器等周边部件发生运动干涉，转向打满、悬架极限压缩的工况下均留有足够的安全间隙。气门嘴的安装位设置在轮辐之间的轮辋凹陷区域，位置避开了辐条遮挡，充气操作时无需调整车轮角度即可直接对接充气嘴，日常使用便利性更强。针对日常行驶中可能遇到的路肩剐蹭工况，轮缘外侧做了加厚的防擦凸边，轻微剐蹭不会直接损伤胎圈座结构，也降低了轮辋变形的概率。整个结构的壁厚分布遵循载荷传递路径做差异化设计，高应力区域适当加厚，低载荷区域做轻量化减薄，在保证结构强度满足垂直冲击、侧向转弯、驱动制动等多工况载荷要求的前提下，尽可能控制整体重量，兼顾强度与轻量化的平衡。
