四轮代步车钢管桁架底盘结构设计

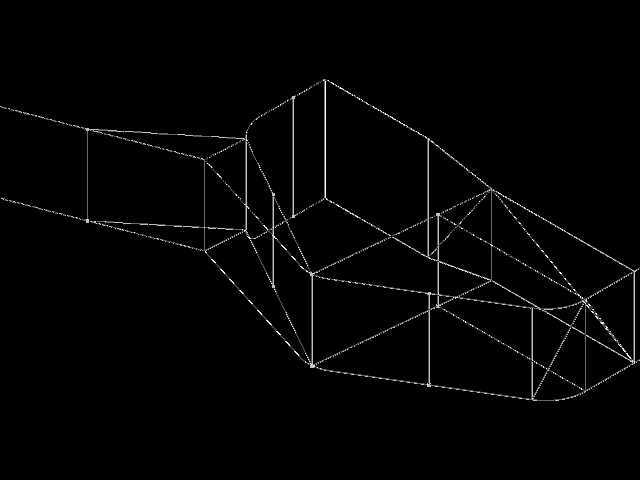

　　日常做低速四轮代步车的结构开发时，底盘桁架的受力合理性直接决定了整车的行驶寿命与驾乘安全，这套线框呈现的钢管桁架底盘，是针对小尺寸低速四轮代步场景做的轻量化承载方案，核心适配社区短途代步、小型场地巡检这类低速行驶的使用场景，不需要匹配高速行驶的高强度冲击冗余，在保证结构刚度的前提下尽可能降低车架自重，减少行走过程中的动力损耗。从结构布局来看，整个底盘采用空间钢管焊接成型的桁架结构，没有采用传统低速车常用的钢板冲压拼接车架，核心思路是用管材的轴向受力特性替代板材的弯曲受力，在同等自重下获得更高的抗扭与抗弯刚度，实际装配时，前部的桁架收窄区域预留了转向机构的安装空间，转向拉杆、转向节的安装支座可以直接焊接在对应位置的管材节点上，

　　不需要额外做加强衬板，因为所有的杆件交汇节点都是受力传递的核心路径，转向过程中的地面反力可以通过多根管材分散传递到整个车架，避免局部应力集中导致的焊缝开裂。中部的桁架区域是乘员舱与电池组的安装位，框架的横向杆件间距经过匹配，刚好适配常规铅酸电池组或者磷酸铁锂电池包的安装尺寸，电池组可以直接通过螺栓固定在中部的横向支撑梁上，乘员座椅的安装点也布置在中部桁架的上平面节点位置，驾乘人员的重量通过座椅安装点直接传递到主承力管材，不会出现局部管材受力过载的问题。后部的桁架结构预留了驱动单元的安装空间，不管是采用后置轮毂电机还是中置链传动的驱动方案，对应的电机安装座、减速机构固定点都可以在现有桁架节点上拓展焊接，不需要额外切割改动主框架结构，

　　同时后部的桁架宽度做了针对性收窄，给后轮的转向跳动预留了足够的边界空间，避免车轮上下跳动时与车架杆件发生运动干涉。做这类桁架底盘设计时，最需要注意的是安装边界的尺寸校核，整个底盘的离地间隙控制在适配非铺装路面通行的合理范围，既不会因为离地过高导致整车重心偏高影响过弯稳定性，也不会因为离地过低在通过坑洼路面时出现底盘剐蹭。车架的前后端都预留了防撞结构的安装接口，前防撞梁可以直接通过螺栓固定在前部桁架的端面上，后部也可以加装后防撞护杠，不需要对主框架做破坏性改动。从受力传递的路径来看，地面通过车轮传递上来的振动与冲击，会先经过悬架系统缓冲，再传递到桁架的四个悬架安装点，之后通过空间排布的斜向管材将力分散到整个车架结构，

　　不会出现单根管材承受过大载荷的情况，这种结构相比传统的钢板冲压车架，焊接工序更简单，小批量生产时不需要开大型冲压模具，只需要按照线框的尺寸切割管材，通过定位工装固定后完成焊接即可，生产门槛更低，也方便后期根据不同的配置需求做局部结构调整，比如需要加长轴距时，只需要调整中部纵向管材的长度，对应的斜撑杆件重新匹配角度即可，不需要重新设计整个车架结构。实际使用中，这类桁架底盘的维护成本也更低，如果出现局部管材因为碰撞变形，只需要切割更换对应的单根杆件，不需要整体更换车架，相比冲压焊接的一体式车架维修便利性更好。在结构细节上，所有的管材交汇位置都做了相贯线切口处理，保证管材之间的贴合面积足够大，焊接后的焊缝强度更高，不会出现虚焊或者连接强度不足的问题，关键受力节点的位置还可以加装三角形的加强筋片，进一步提升节点的抗扭能力，避免长期交变载荷下出现焊缝疲劳开裂。整个底盘的宽度尺寸适配常规的双座代步车布局，两侧的桁架外边缘刚好是车身覆盖件的安装基准，外覆盖件可以通过卡扣或者螺栓直接固定在车架侧面的预留安装点上，不需要额外做覆盖件的支撑骨架，进一步减少了整车的零部件数量，降低装配复杂度。
