车载机器人顶部可开合太阳能电池板支撑结构

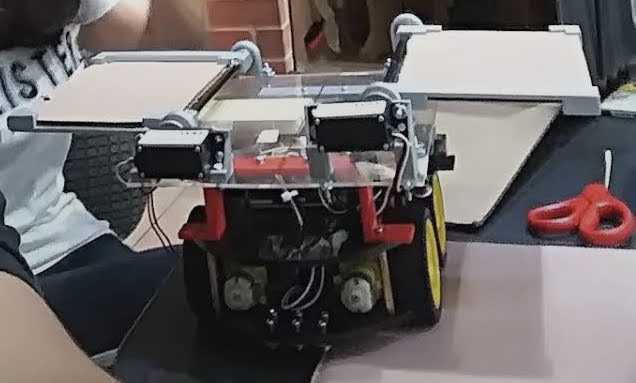

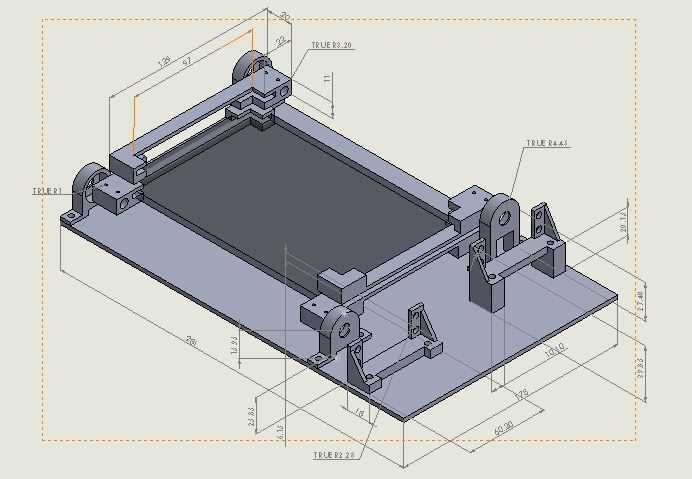

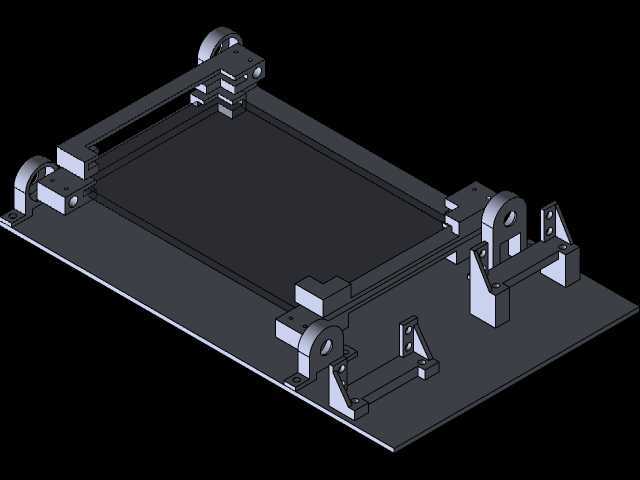

　　这套支撑结构主要适配轮式巡检机器人、小型作业机器人的车载光伏供电场景，解决移动机器人户外长时作业的补能需求，区别于固定式光伏安装架，它采用类似窗扇开合的翻转铰接逻辑，能在机器人非作业时段将电池板抬升展开至最佳受光角度，作业行进时可放平贴合车顶平台，降低整体风阻，避免越障过程中剐蹭周边障碍物。整套结构的安装基准完全贴合机器人顶部的平整安装面，底部承托板的安装孔位按照车载设备通用安装间距排布，不需要额外改造机器人原有顶盖结构，直接通过紧固件就能完成固定，整体外伸边界完全控制在机器人顶部平台的轮廓范围内，不会额外增加设备的通行宽度，适配多数宽度在400-600mm区间的小型移动机器人平台。从功能实现逻辑上看，

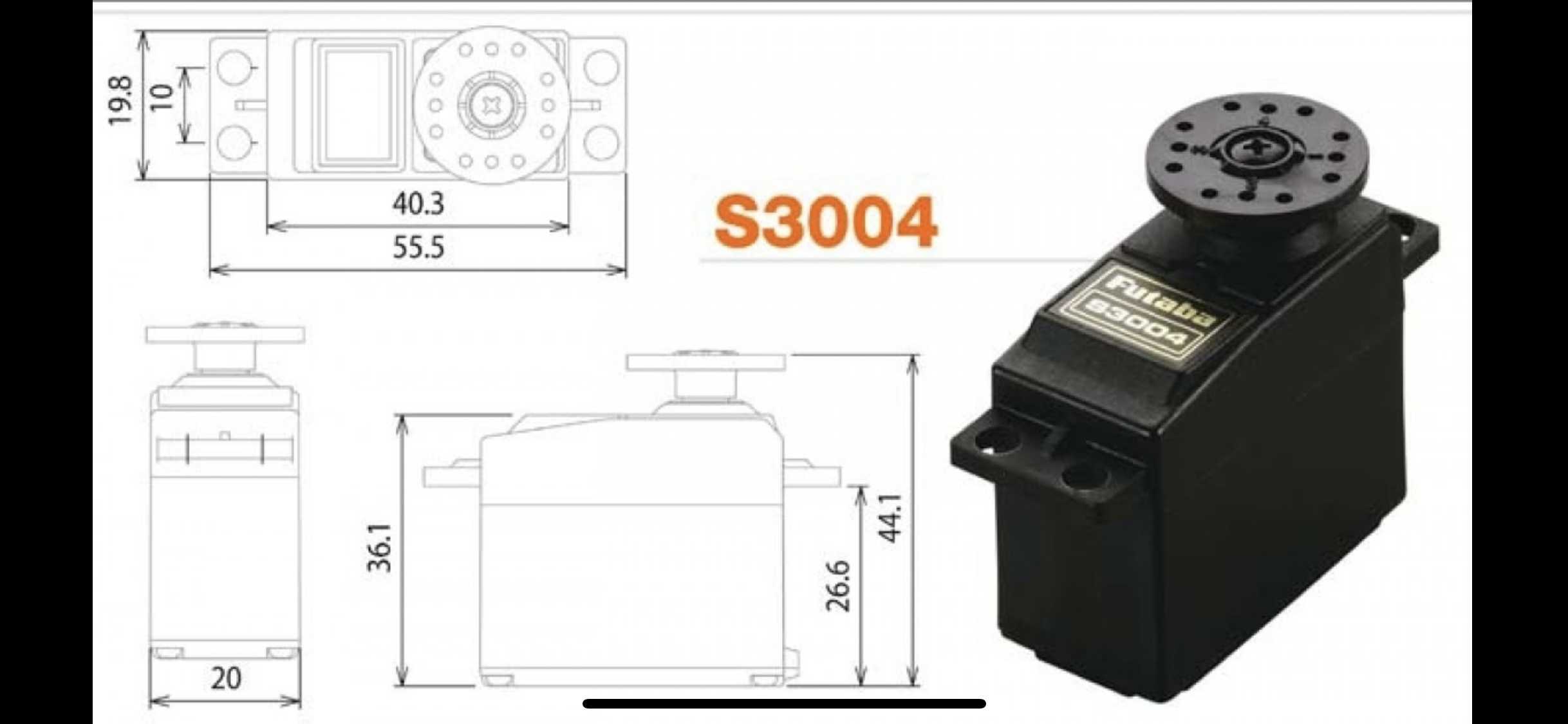

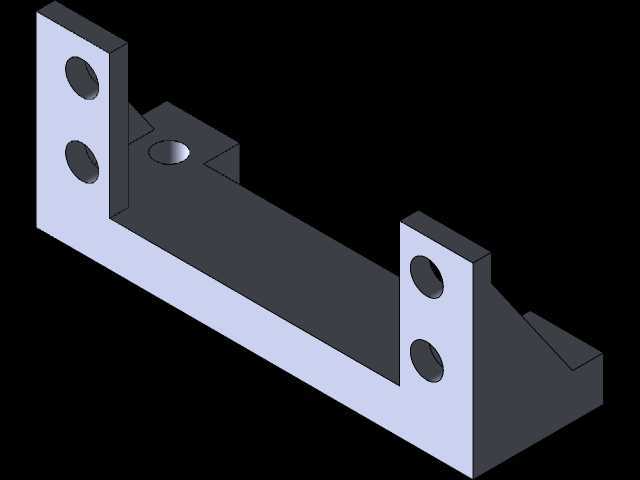

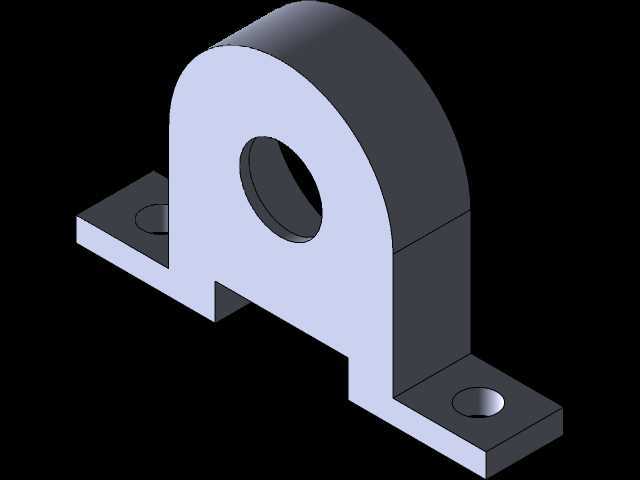

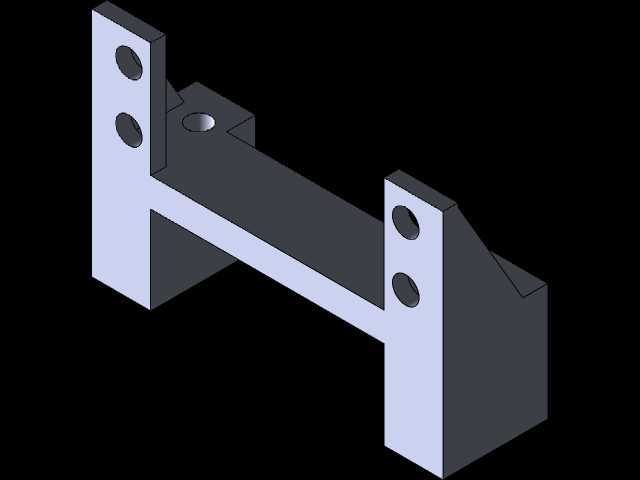

　　结构两端的铰接支座是核心承载部件，每个支座都集成了转轴定位孔与驱动连接位，既可以配合微型减速马达实现电动开合，也能预留手动锁止位满足低成本场景的使用需求，铰接处的配合间隙控制在微级精度，翻转过程中没有旷量，不会因为机器人行进的颠簸出现电池板晃动异响。设计阶段优先考虑了紧凑性与加工便利性，所有支撑臂、压块、支座都采用等壁厚的板材弯折或机加工成型，没有复杂的曲面结构，不管是采用3D打印做小批量原型验证，还是采用钣金冲压做量产件，都能以最短的加工周期完成制作，材料利用率高，没有多余的冗余结构，整体重量控制在较低水平，不会过多占用机器人的有效载重配额。结构上的电池板固定位采用压块式设计，不需要在太阳能电池板的边框上额外打孔，

　　适配常规厚度的铝边框光伏板，压块上预留的长圆孔可以兼容小范围的尺寸偏差，降低电池板的选型适配难度。两侧的支撑臂采用对称式布局，受力均匀，当电池板展开至最大角度时，支撑臂与底部承托板形成稳定的三角受力结构，能抵御户外常规风力的冲击，不会出现结构失稳变形；放平状态下，电池板完全贴合底部承托板的减震垫，配合侧边的锁止结构，能在机器人高速移动、越障颠簸时牢牢固定电池板，避免出现窜动磕碰。整套结构的走线空间也做了预留，铰接支座处设计了穿线缺口，电池板的供电线缆可以从结构内部穿过连接至机器人的储能模块，不会出现线缆外露被剐蹭的问题。在细节处理上，所有棱边都做了倒角处理，避免组装和维护过程中割伤操作人员，铰接转轴处预留了润滑脂加注间隙，

　　长期户外使用也不会出现卡滞。不同于大型地面光伏支架的重载设计，这套结构完全针对小型移动载具的使用场景做了优化，在保证结构强度的前提下尽可能压缩了整体厚度，放平状态下整体高度不超过电池板厚度加20mm，不会抬升机器人的整体重心，保障了机器人行进、转向过程中的稳定性，哪怕是在坡度路面作业，也不会因为重心过高出现倾翻风险。
