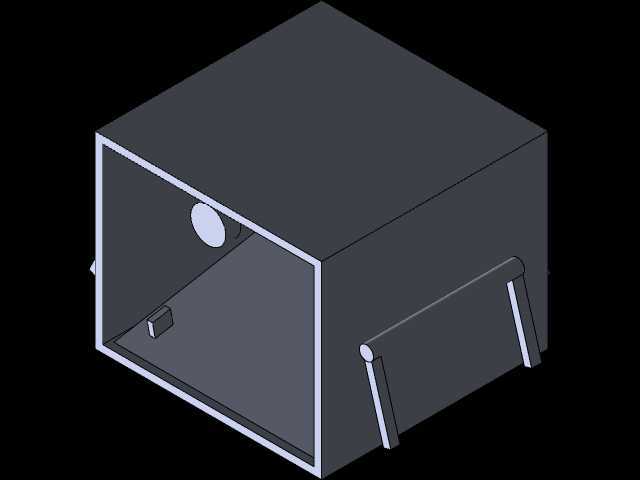

带支撑脚侧开孔方形钣金展开箱体结构

　　这类带支撑结构的侧开孔方形展开箱体，多应用在小型电控模块容纳、桌面型实验装置防护、小型气动元件集成安装场景中，日常在轻工生产线的工位旁检测单元、实验室小型测试设备的外防护结构里十分常见。从实际使用需求出发，这类箱体首先要满足内置元件的容纳空间要求，内部预留的平整腔面可以直接固定PCB板、小型气路阀组或者传感模块，侧壁开设的圆形通孔是专门为线缆穿接、气路接头伸出预留的安装位，不需要现场二次开孔就能完成管线对接，能大幅减少现场装配的加工工作量。箱体底部伸出的两个支撑脚是结构设计里的实用细节，一方面可以把箱体主体抬离安装面，避免箱体底面直接接触安装台面造成的积灰、积液浸泡问题，

　　另一方面支撑脚上预留的安装孔位可以直接用螺栓把整个箱体固定在设备机架或者工作台面上，不需要额外加装固定角码，装配效率更高。从设计思路上看，这个箱体采用展开式钣金结构设计，所有折弯边都预留了标准的折弯止裂口，折弯成型后接缝处可以直接通过点焊或者拉铆完成拼接，不需要复杂的焊接工装就能保证箱体的方正度，箱口位置的折边做了内翻边处理，既可以提升箱体开口处的结构刚度，避免长期使用出现箱口变形，也能消除钣金剪切后的锐边，防止装配或者维护时划伤操作人员。在尺寸边界的考量上，这类箱体的内腔尺寸通常会根据内置元件的最大外轮廓预留10-15mm的操作间隙，方便内部元件的接线与调试，侧壁开孔的位置距离箱体内底面预留足够的接头安装空间，

　　保证线缆或者接头接入后不会和内部安装的元件产生干涉，支撑脚的伸出长度控制在15-20mm区间，既满足抬离安装面的间隙要求，也不会因为支撑脚过长造成整体结构的稳定性下降，箱体的板材厚度通常根据箱体外形尺寸选定，这类小型方箱一般选用1-1.5mm厚度的冷轧钢板，兼顾结构强度与整体重量，不会因为板材过薄造成受力后侧壁凹陷，也不会因为板材过厚增加不必要的材料成本与整体重量。在实际装配场景中，这类展开箱体折弯成型后，表面可以根据使用场景做喷塑、镀锌或者喷漆处理，适配不同的工业使用环境，在有防腐蚀要求的场景下也可以更换为不锈钢板材加工，不需要改动整体展开结构就能满足不同工况的使用需求。箱体的开口端面可以根据后续使用需求加装箱盖，

　　内翻边上预留的螺丝孔位可以直接固定箱盖，实现内部元件的封闭防护，避免生产现场的粉尘、切削液溅入箱体内部影响元件正常工作。从建模逻辑上看，这类展开箱体的三维建模需要先明确内腔的有效容纳尺寸，再反向推导钣金展开的下料尺寸，所有折弯半径匹配常规钣金加工的刀具参数，避免设计出的折弯结构无法在常规折弯设备上加工，侧壁的开孔位置要和内部元件的安装位精准对应，保证管线穿出后不会出现错位，支撑脚的折弯角度要保证箱体安装后处于水平状态，不会因为支撑脚角度偏差造成箱体倾斜。这类结构虽然看起来简单，但在实际工程应用中需要兼顾加工工艺性、装配便捷性与使用可靠性，每一处结构细节都对应实际使用中的具体需求，没有多余的冗余设计，是小型工业防护箱体里十分经典的实用结构。
