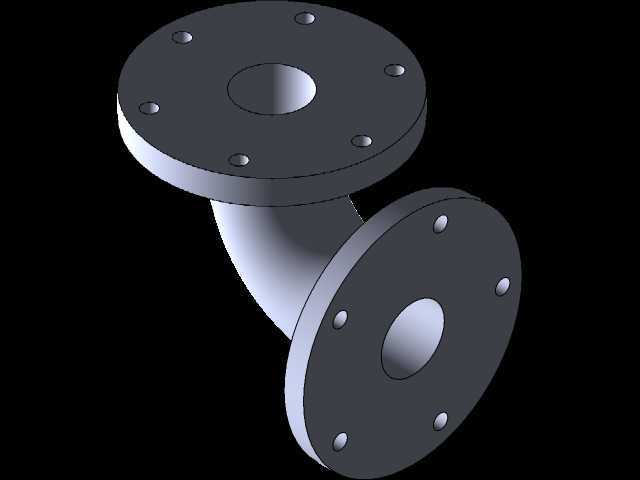

双法兰90度弯式管路连接接头

　　在化工流体输送、市政给排水、暖通空调循环、工业制程管路布设等场景中，管路走向的变向衔接是管路系统搭建时无法避开的结构需求，这类双法兰弯式接头正是为解决垂直转向管路的刚性连接需求而设计的结构件。不同于螺纹连接、卡箍连接的接头形式，法兰式连接的结构在中低压管路、大口径管路的布设场景中具备更突出的连接可靠性，安装时无需在管端加工复杂的连接螺纹，仅需将管端焊接的配对法兰与接头两端的法兰盘对齐，穿入配套螺栓后按对角顺序逐步拧紧至规定力矩，即可完成管路的密封固定，后期管路检修拆解时也无需破坏管路本体，仅需拆卸法兰连接螺栓即可完成接头的更换或管路的断开操作。

　　从结构设计逻辑来看，这款接头采用90度弯转的流道结构，流道内壁做了平滑圆弧过渡处理，没有直角转折带来的流道突变，能够最大程度降低流体在转向位置的局部阻力损失，减少流体输送过程中的压损，同时避免直角拐角处出现介质滞留、杂质沉积的问题，对于输送含微小固体颗粒的流体、高粘度流体的管路场景，这种平滑过渡的流道设计能够有效降低管路堵塞的风险，减少长期运行过程中流道内壁的结垢附着概率。两端的法兰盘采用统一的螺栓孔布设规格，法兰盘上的螺栓孔沿圆周方向均匀分布，能够适配同压力等级、同公称通径的标准法兰配对安装，法兰密封面采用突面结构，安装时配合对应压力等级的非金属密封垫片，即可满足常规水、油气、低腐蚀性化工介质的密封需求。

　　在安装边界的适配性上，这款接头的两个法兰端面分别朝向相互垂直的两个方向，安装时可根据管路走向需求调整周向安装角度，法兰盘上的通孔结构允许螺栓穿入时存在小范围的位置偏差，能够补偿管路预制过程中产生的小尺寸安装误差，降低现场管路安装的对位难度。接头的弯曲段采用等通径设计，整个流道的通径尺寸与两端连接的管路通径保持一致，不会出现通径缩窄带来的流量受限问题，弯段的外壁厚度经过结构强度校核，能够承受管路运行过程中的内部介质压力、管路振动带来的交变载荷，以及法兰连接时螺栓预紧力产生的局部应力，避免长期运行过程中弯段位置出现应力开裂、变形泄漏的问题。

　　在实际工程应用中，这类接头常被用在泵组进出口的管路转向位置、设备与架空管路的衔接位置、楼层间立管与水平支管的转向位置，相比采用直弯头搭配两片平焊法兰的现场焊接组合结构，这种一体式结构的弯接头无需现场焊接组对，能够减少现场安装的焊接工作量，同时避免现场焊接过程中产生的焊渣残留、焊接变形带来的法兰密封面错位问题，出厂前完成的整体压力测试也能更好的保障接头本身的结构强度与密封性能，减少现场安装后的试压漏点整改工作量。针对不同的使用场景，这类接头可搭配不同材质的密封垫片，比如输送高温介质时采用金属缠绕垫片，输送饮用水介质时采用食品级橡胶垫片，法兰连接的结构形式也让垫片更换操作更为便捷，无需对管路进行大范围拆解即可完成密封件的更换维护。

　　建模过程中，结构设计人员需要重点关注弯段的曲率半径参数，曲率半径过小会导致流道阻力增大，同时弯段外侧的壁厚减薄量会超出允许范围，曲率半径过大则会占用过多的安装空间，不利于狭小空间内的管路布设；法兰盘的厚度需要根据对应的公称压力等级计算确定，螺栓孔的中心圆直径、孔径尺寸需要严格遵循对应法兰标准的参数要求，避免出现现场安装时螺栓无法穿入、法兰配对错位的问题；流道与法兰端面的垂直度也需要严格控制，否则安装后会出现管路别劲、密封面压合不均匀导致的泄漏问题。
