机加工工位手动螺杆式虎钳夹持结构

　　在常规金属切削加工、钳工修配、小型零件装配的工位场景里，这类手动螺杆驱动的虎钳是工位上覆盖频次最高的夹持工装，不管是立式铣床、台式钻床的工位配套，还是钳工台的固定工位配置，它的核心作用都是给待加工零件提供稳定的定位基准与足够的夹紧力，避免加工过程中零件出现位移、振颤，最终保证加工尺寸的一致性与操作安全性。

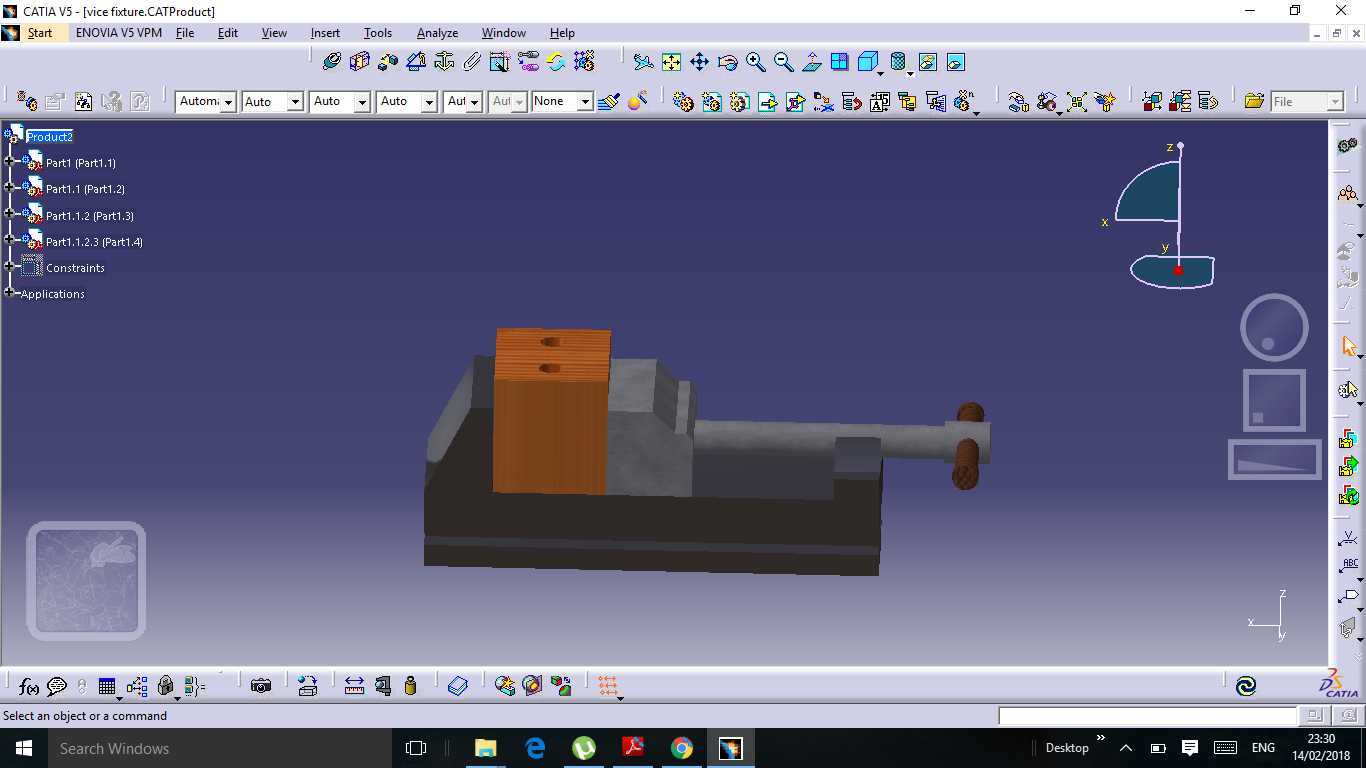

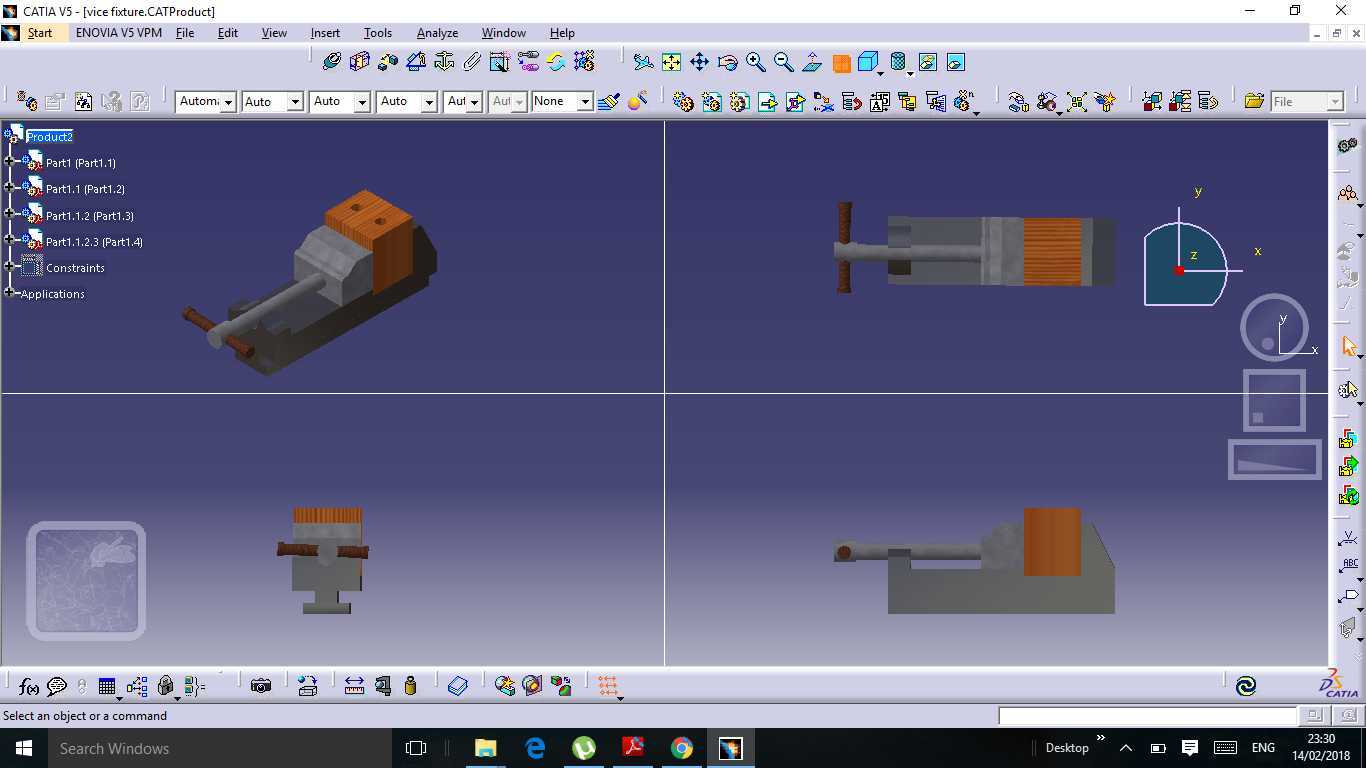

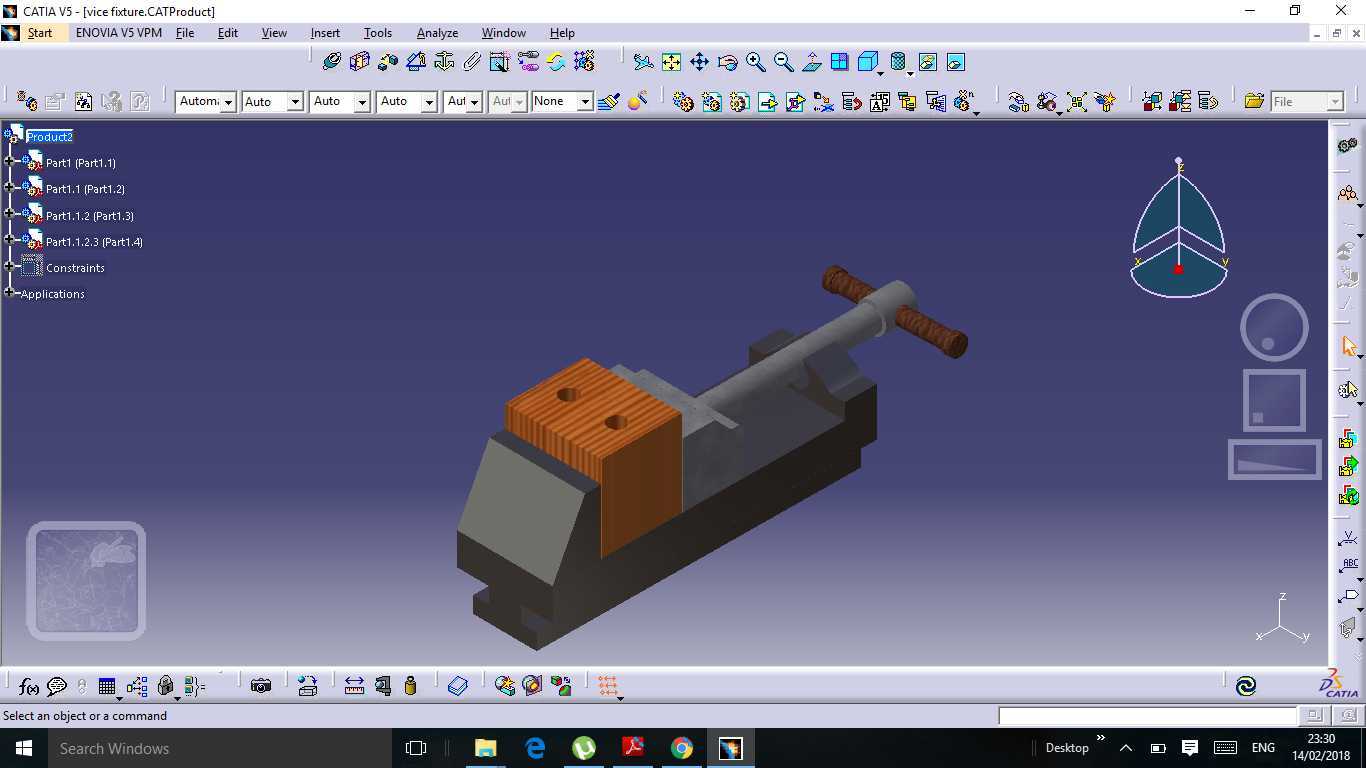

　　从功能特性来看，这套夹持结构采用固定钳身搭配活动钳身的布局，驱动核心为梯形传动螺杆，梯形螺纹的自锁特性是这类手动虎钳的核心设计点——当操作人员转动端部的木质手柄带动螺杆旋转时，活动钳身会沿着钳身的导向导轨做直线进给，当钳口贴合工件并施加足够夹紧力后，停止转动手柄，螺纹副的自锁效应会牢牢锁住活动钳身的位置，不会因为加工过程中的切削振动、轴向反作用力出现松脱，不需要额外增加锁止结构就能维持夹紧状态。钳口位置设计有可更换的带齿硬质钳口板，齿形结构可以增大与工件接触面的摩擦力，针对毛坯面、粗加工面的零件能提供更可靠的夹紧效果，当钳口齿形磨损后，只需要拆卸固定钳口板的沉头螺钉就能快速更换，不需要整体报废钳身，大幅降低长期使用的维护成本。活动钳身与固定钳身的导向配合面采用了燕尾槽式导向结构，这种导向形式的导向精度高、承载侧向力的能力强，在承受铣削加工带来的侧向切削力时，活动钳身不会出现上下翘曲、左右偏移的问题，能长期维持钳口的平行度精度。

　　设计思路上，这套结构优先考虑了工位操作的实用性与耐用性，整体采用铸铁材质作为钳身基体，铸铁的减震性能优异，能吸收切削过程中产生的高频振动，改善加工表面的光洁度，同时铸铁的刚性足够，在大夹紧力下不会出现明显的形变，保证夹持精度。手柄部分采用木质套与金属杆的组合，一方面木质材料的导热性差，在低温车间环境下操作不会冻手，另一方面木质表面的摩擦力大，操作人员施加扭力的时候不容易打滑，不需要额外增加防滑套就能获得舒适的操作手感。钳身底部设计有带安装孔的固定凸缘，安装时可以通过T型螺栓直接固定在机床工作台或者钳工台的台面上，安装边界需要预留至少钳身总长度1.2倍的操作空间，保证手柄转动过程中不会和周边的工位器具、加工刀具产生干涉，同时要保证安装基面的平面度误差不超过0.05mm每米，避免钳身安装后出现扭曲，导致活动钳身进给卡滞、钳口平行度超差。

　　从尺寸适配的角度来说，这类虎钳的钳口开度覆盖了常规小型零件的加工需求，钳口宽度适配常见的小型机加工零件装夹，针对异形零件，还可以在原有钳口上加装定制的软钳口，通过铣削软钳口获得和零件外形匹配的型面，实现异形零件的精准定位夹持，拓展工装的适用范围。在实际使用过程中，操作人员需要定期给螺杆传动副、导向燕尾面加注润滑脂，减少运动部件的磨损，维持进给的顺畅度，同时要定期校准固定钳口与活动钳口的平行度、钳口与进给方向的垂直度，避免因为长期使用磨损导致装夹精度下降，影响零件加工质量。不同于液压、气动类的自动夹紧虎钳，这类手动虎钳不需要外接动力源，部署灵活，不管是固定生产工位还是临时维修现场都能快速投入使用，夹紧力的大小可以由操作人员根据工件的材质、刚性灵活控制，针对薄壁类零件，操作人员可以手动控制夹紧力度，避免夹紧力过大导致零件出现装夹变形，这也是这类手动虎钳在小批量加工、修配工位长期被广泛使用的核心原因。在装配场景中，这类虎钳也可以作为零件压装、拆卸的辅助固定工装，将零件夹紧后完成销钉压入、轴承拆卸等操作，适用场景覆盖了机械加工、装配、维修多个环节，是生产现场通用性极强的基础工装。
