双活塞泵结构设计三维数模

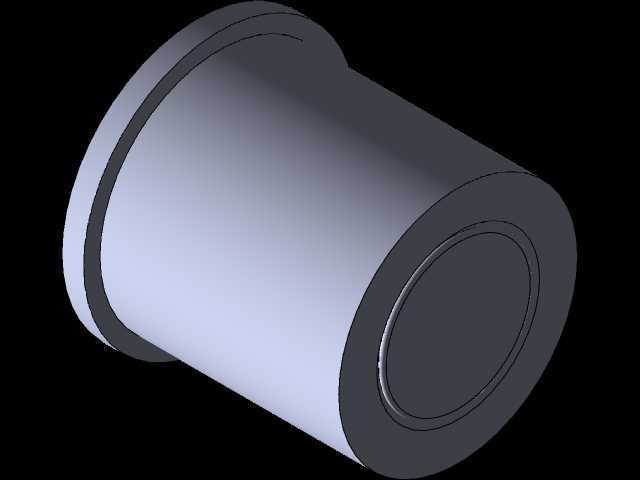

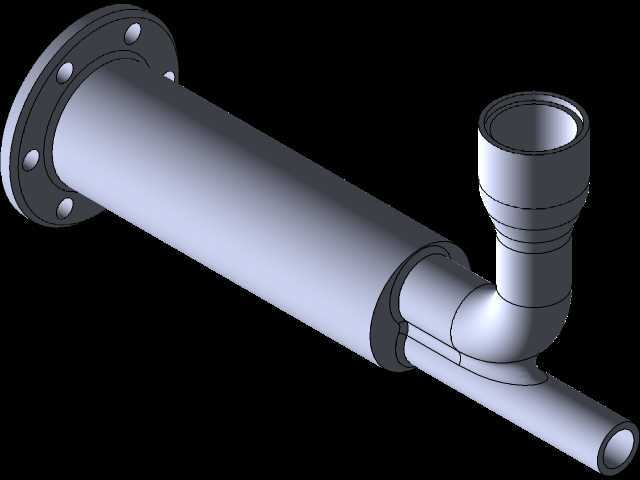

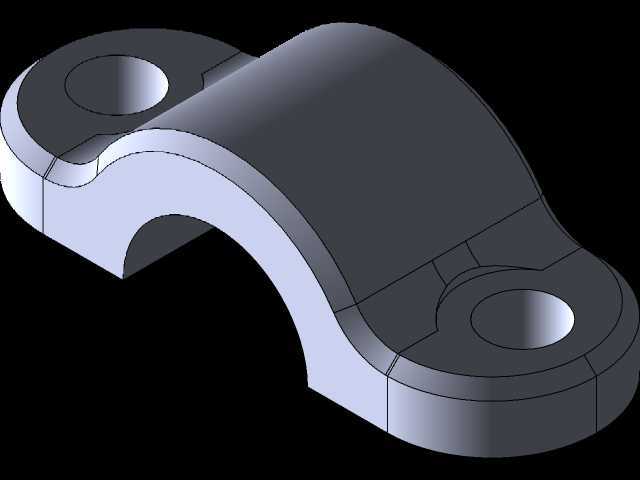

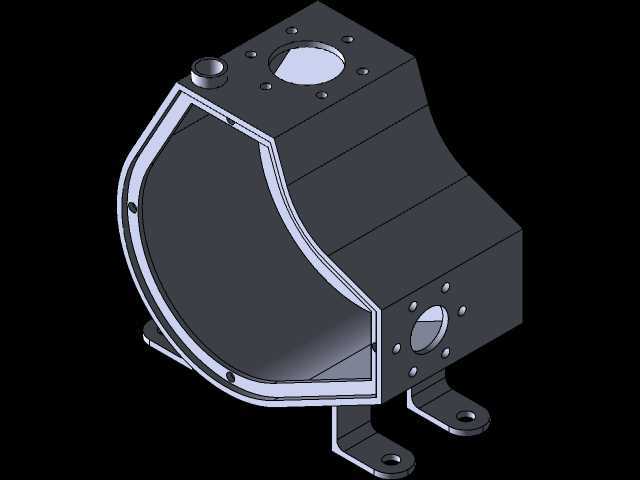

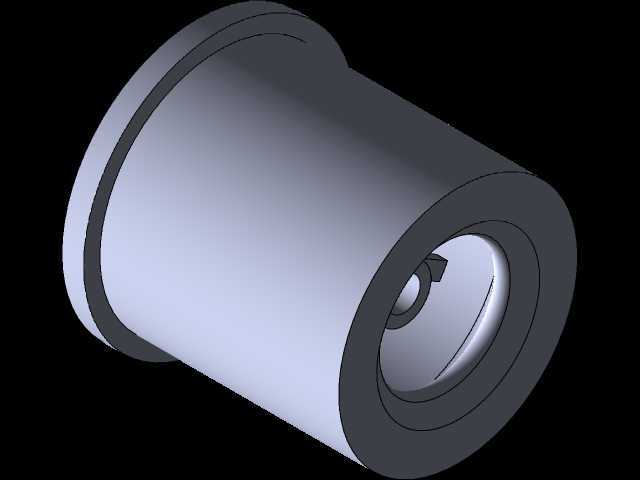

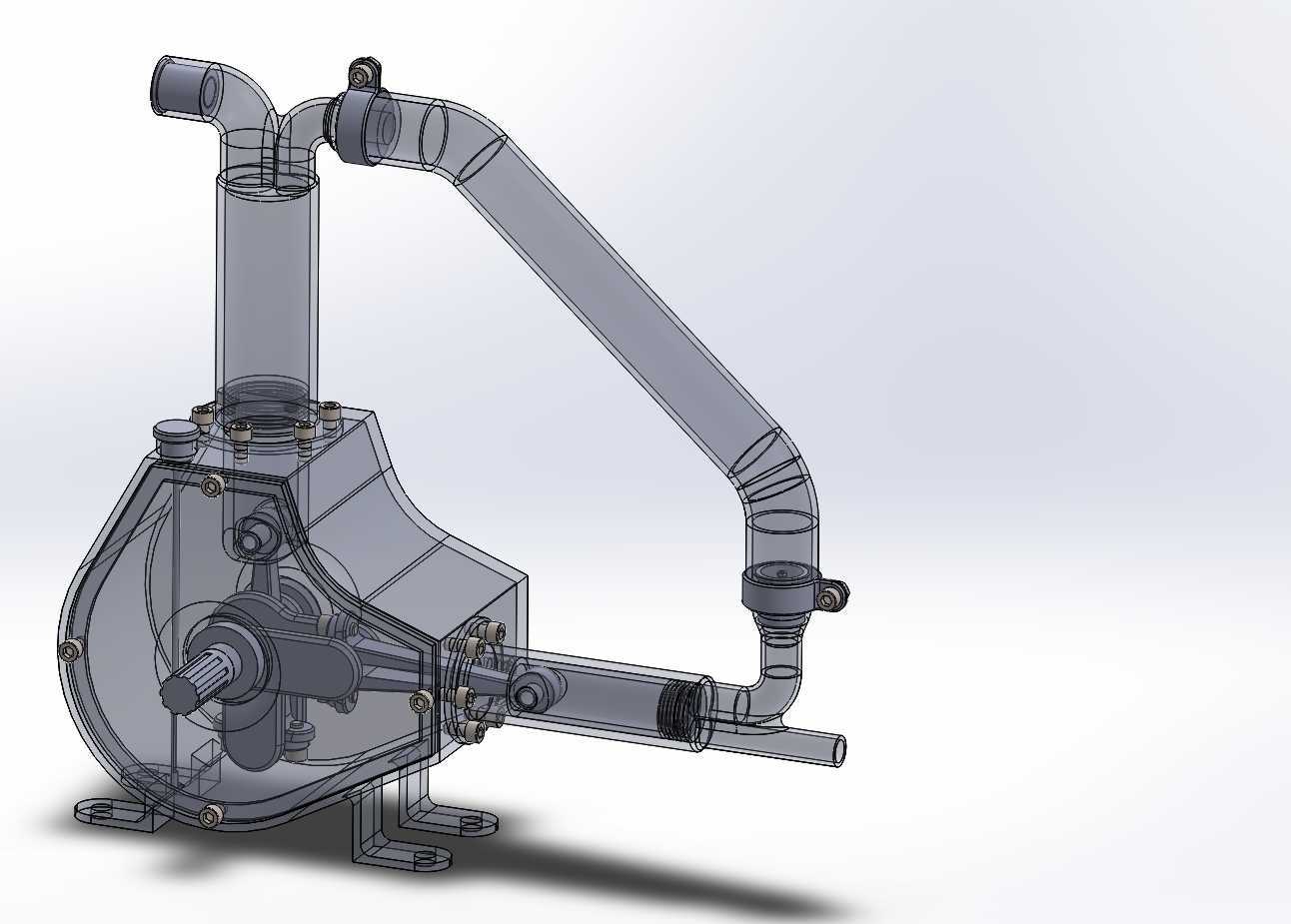

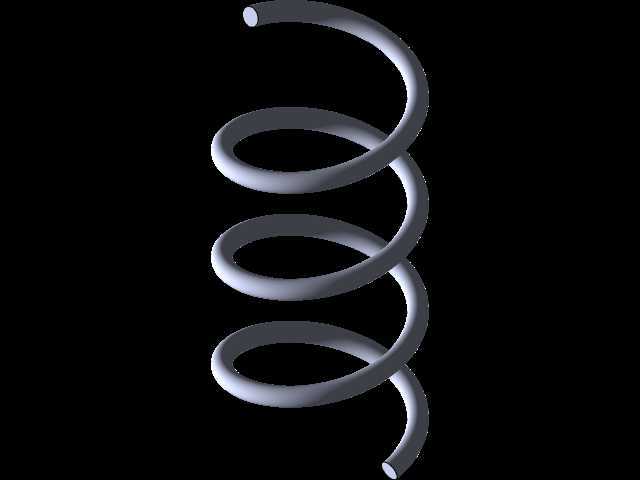

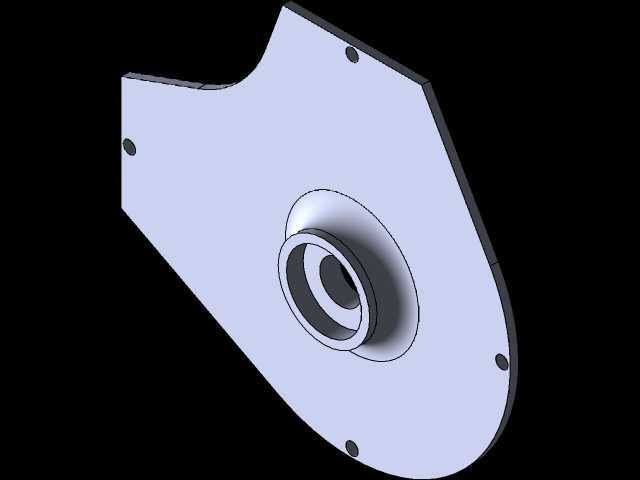

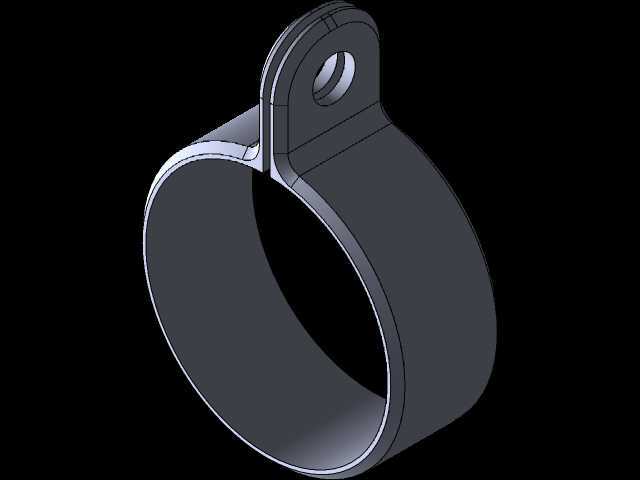

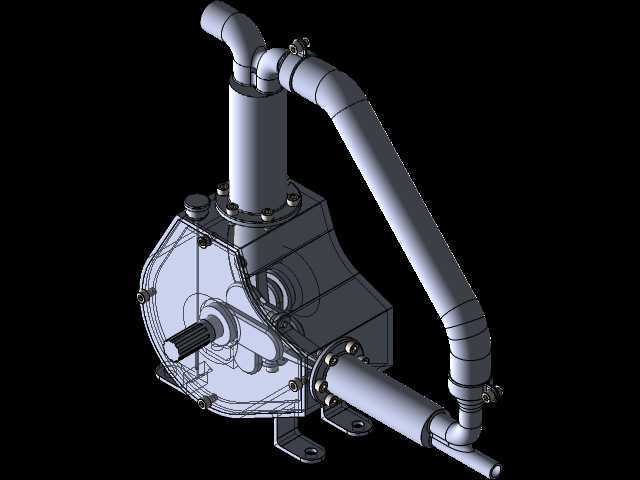

　　在小型流体输送场景里，这类双活塞结构的容积式泵常被用于低粘度清水、轻度腐蚀性水剂的输送作业，适配农村井用取水、小型农田灌溉、家庭院落供水、小型工况循环水输送等场景，相比单活塞泵，其流量脉动更小，输出压力更平稳，能在无电力配套的偏远区域搭配手动驱动结构使用，也可通过加装带轮对接小型动力源实现连续作业。从结构设计逻辑来看，整个泵体采用分体式壳体拼接思路，壳体结合面通过螺栓组完成密封锁紧，内部腔室预留活塞往复运动的精确行程空间，曲轴传动组件布置在壳体下半腔，通过轴承座与壳体定位，输入轴伸出端预留密封槽位，可加装填料密封或者骨架油封避免腔体内流体泄漏到传动侧。进出管路采用弯管结构设计，进水口垂直向上布置可对接硬管或者软管，

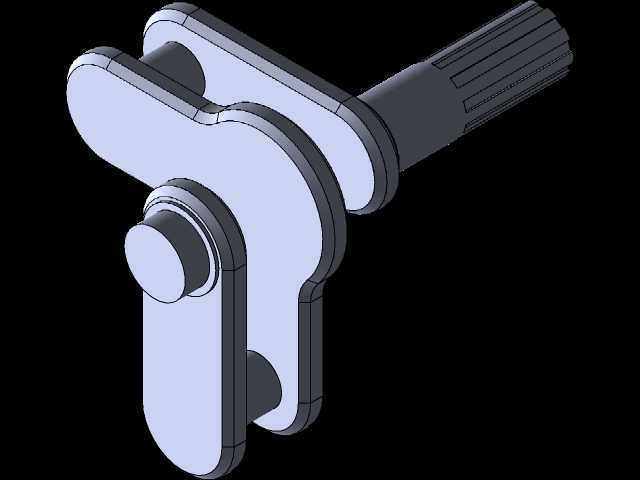

　　出水口侧的弯管通过法兰结构与泵体出口连接，管路转角处做圆弧过渡处理，降低流体输送过程中的局部阻力损失，避免直角转角带来的紊流、气蚀风险。泵体底部的安装支架采用带安装孔的支脚结构，四个支脚与壳体一体铸造成型后再做安装面铣平处理，安装孔位间距适配常见的混凝土基础、钢制机架的安装尺寸，安装时只需在基础上预留对应螺栓孔即可完成固定，不需要额外制作转接支架，能大幅降低现场安装的工作量。活塞组件采用对称布置结构，两个活塞在曲轴的带动下做交替往复运动，当其中一个活塞做回程运动时对应腔室形成负压，进水阀打开完成流体吸入，此时另一个活塞做进程运动，对应腔室容积缩小，出水阀打开将流体压入出口管路，两个活塞交替作业就能让出口管路保持连续的流体输出，

　　相比单活塞结构每次回程阶段的断流问题，双活塞结构能把流量脉动率降低40%以上，输出压力波动控制在更小范围，减少管路因为压力交变带来的疲劳损坏风险。设计过程中对各运动部件的间隙做了针对性校核，活塞与腔室之间的密封件槽位尺寸按照常用密封件的标准规格设计，后期维护时可以直接采购标准密封件更换，不需要定制非标配件。曲轴的偏心距经过反复核算，在保证活塞行程满足流量要求的前提下，尽可能缩小曲轴的回转半径，以此减小整个泵体的整体外形尺寸，让泵体结构更紧凑，减少安装占用的空间。进出口的连接尺寸按照常用低压流体输送管路的标准规格设计，可直接对接同规格的民用输水管道，不需要额外做变径转接。壳体外部的紧固螺栓按照均匀布置的原则排布，

　　保证壳体结合面的密封压力均匀，避免局部压力不足导致的渗漏问题。传动侧的轴承选用深沟球轴承，既能承受曲轴转动带来的径向载荷，也能承受少量轴向载荷，适配这类泵的工况载荷特性，轴承端盖预留润滑脂加注口，日常维护时可以定期加注润滑脂，延长传动部件的使用寿命。整个泵的结构没有复杂的异形曲面，大部分零部件都可以通过常规的铸造、车削、铣削工艺完成加工，加工难度低，制造成本可控，适合小规模批量生产，也方便具备机加工能力的使用者自行制作维修配件。在实际选型适配时，可根据输送流体的特性更换活塞密封件的材质，比如输送饮用水时选用食品级橡胶密封，输送轻度腐蚀性水剂时选用耐腐橡胶材质，不需要改动整体结构就能适配不同的输送介质需求。
