多管路弯头式流体输送泵结构设计

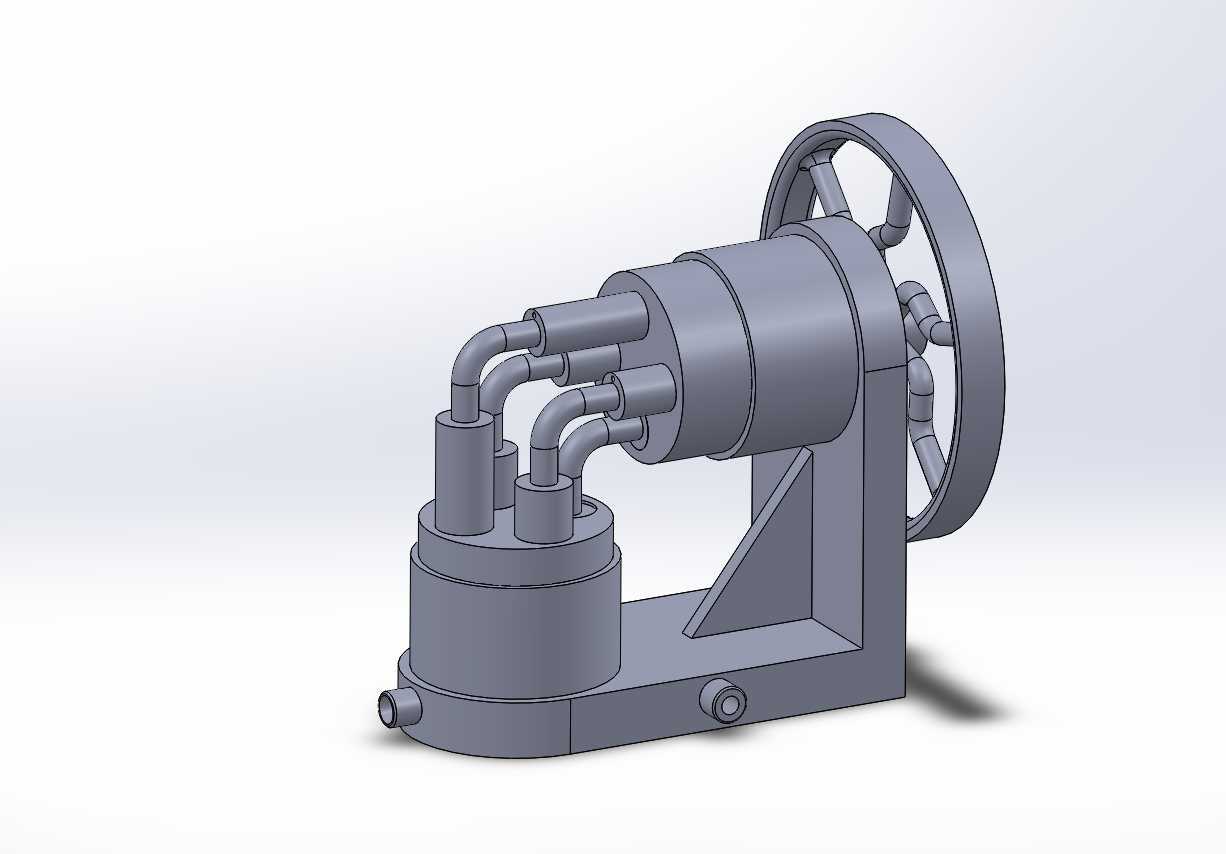

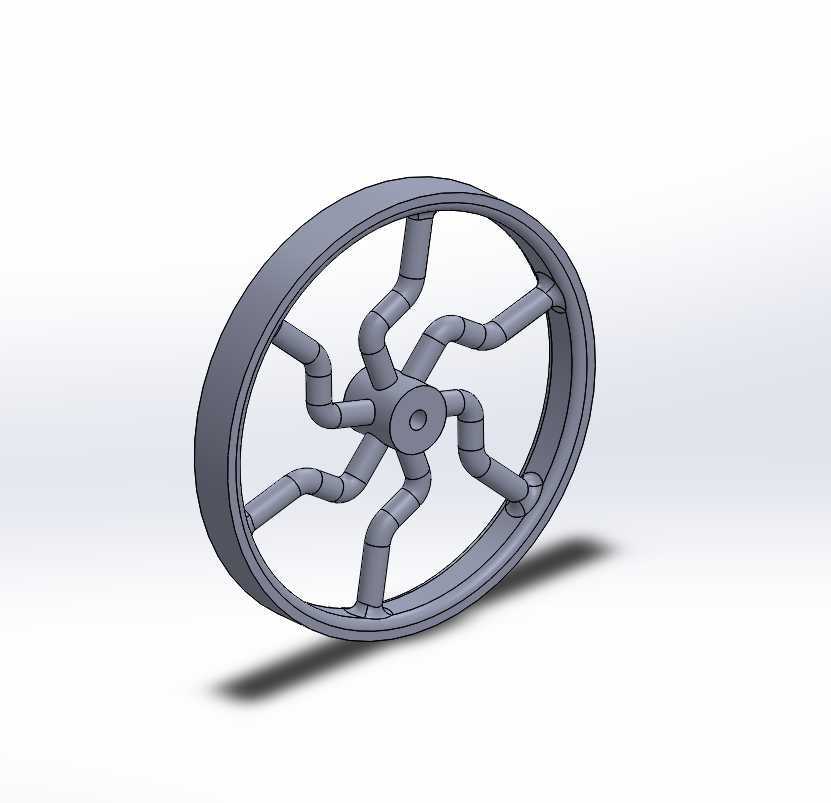

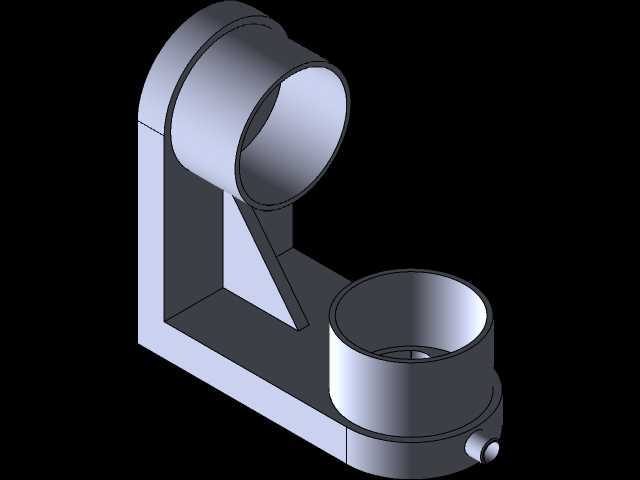

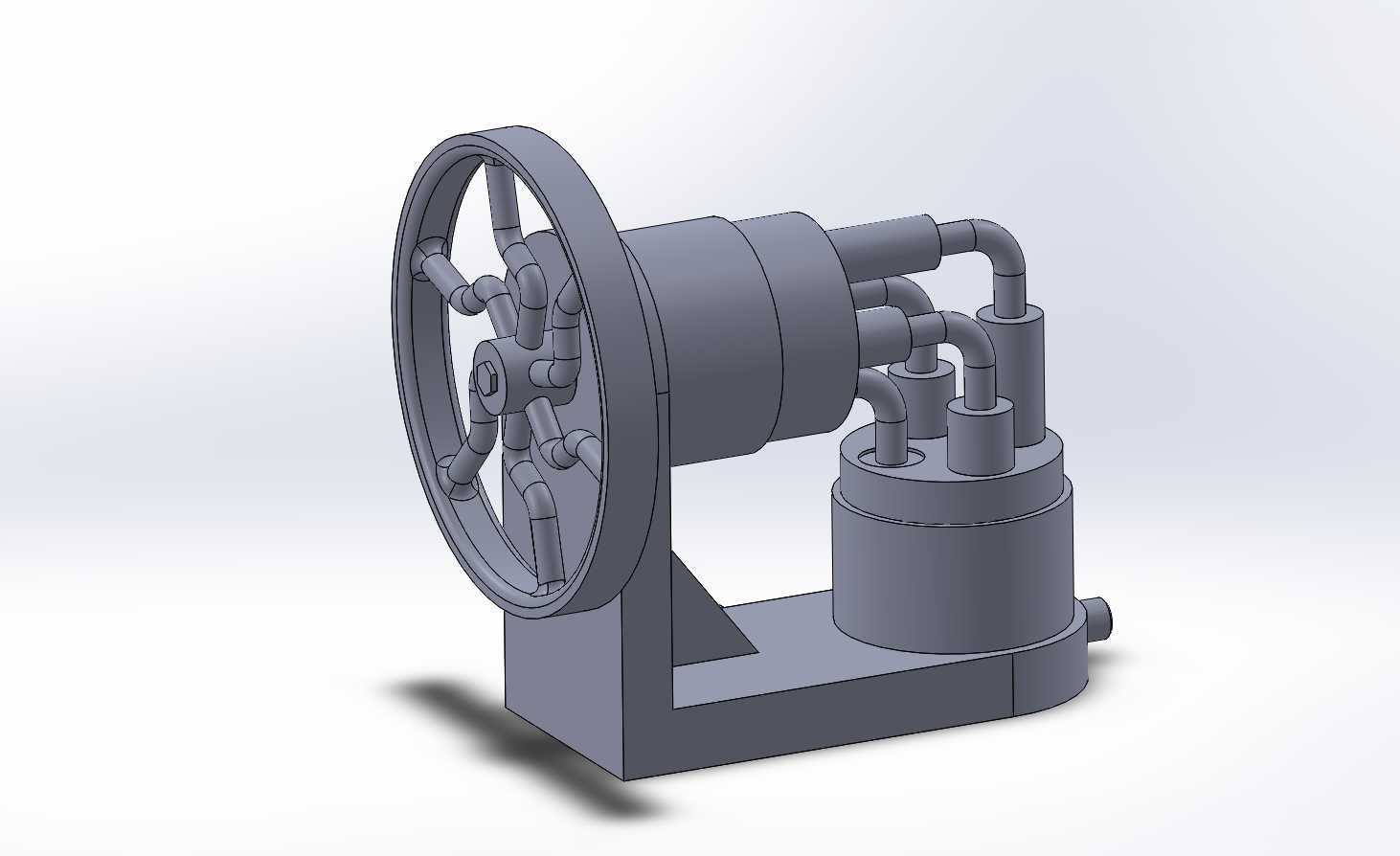

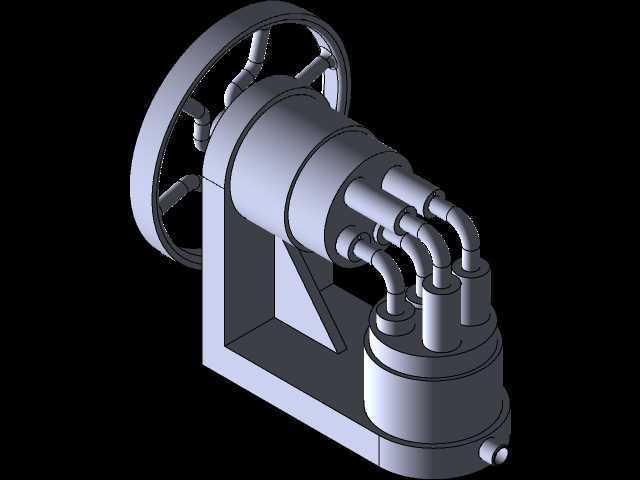

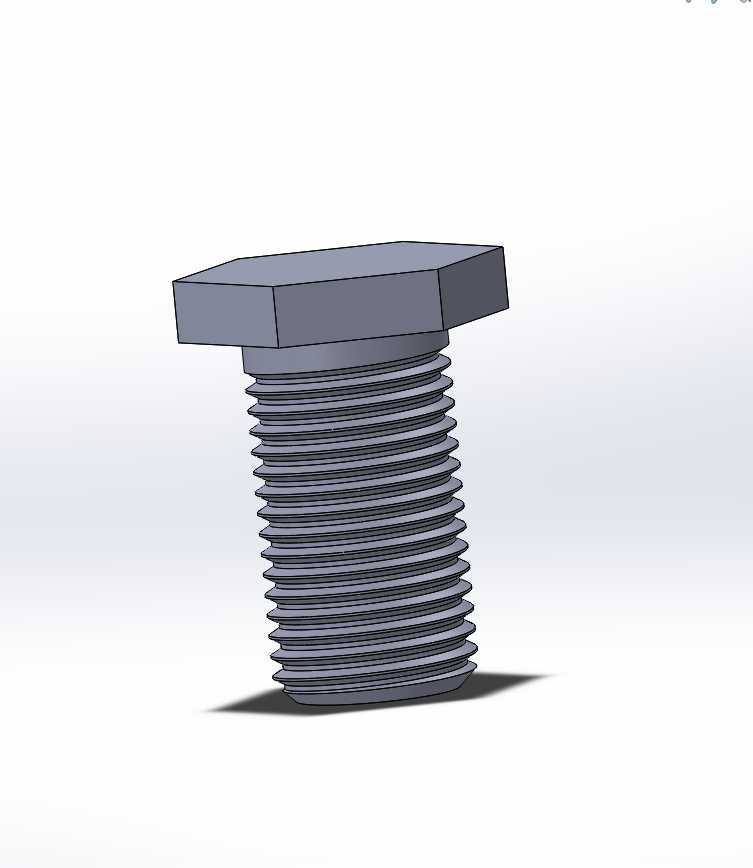

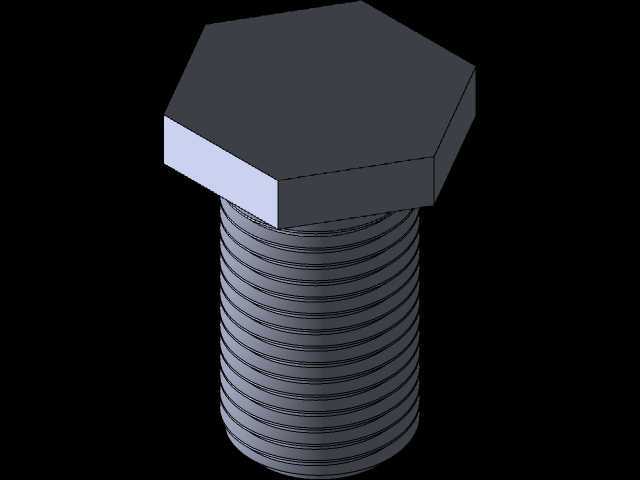

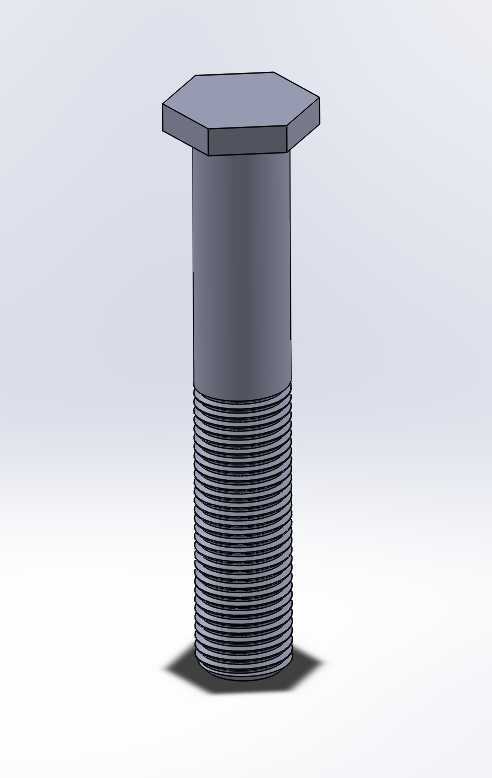

　　在中小流量流体输送工况中，这类多管路弯头结构的容积式泵常被用于实验室流体循环、小型化工试剂输送、低压润滑系统供油等场景，相比普通单缸柱塞泵，其多弯头管路的布局能在相同主轴转速下实现更平稳的流体输出，降低管路内的压力脉动，减少后端精密阀件、仪表受流体冲击产生的损耗。从结构设计逻辑来看，该泵采用带轮输入的传动方案，大直径带轮既可以通过带传动实现减速增扭，匹配常规异步电机的高转速输出特性，也能通过带传动的过载打滑特性保护泵体内部构件，避免管路堵塞时泵体过载损坏内部密封件与连接管路。泵体的支撑座采用L型一体式铸造结构，安装面预留了足够的螺栓固定孔位，安装时需要保证输入带轮的端面跳动控制在0.1mm以内，避免带传动过程中出现皮带偏磨、

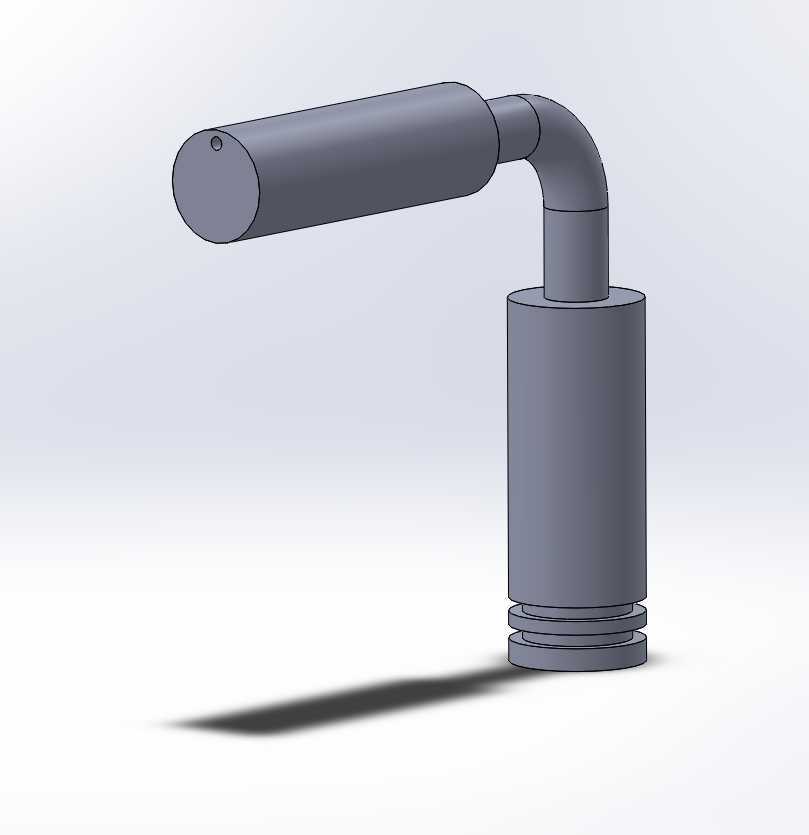

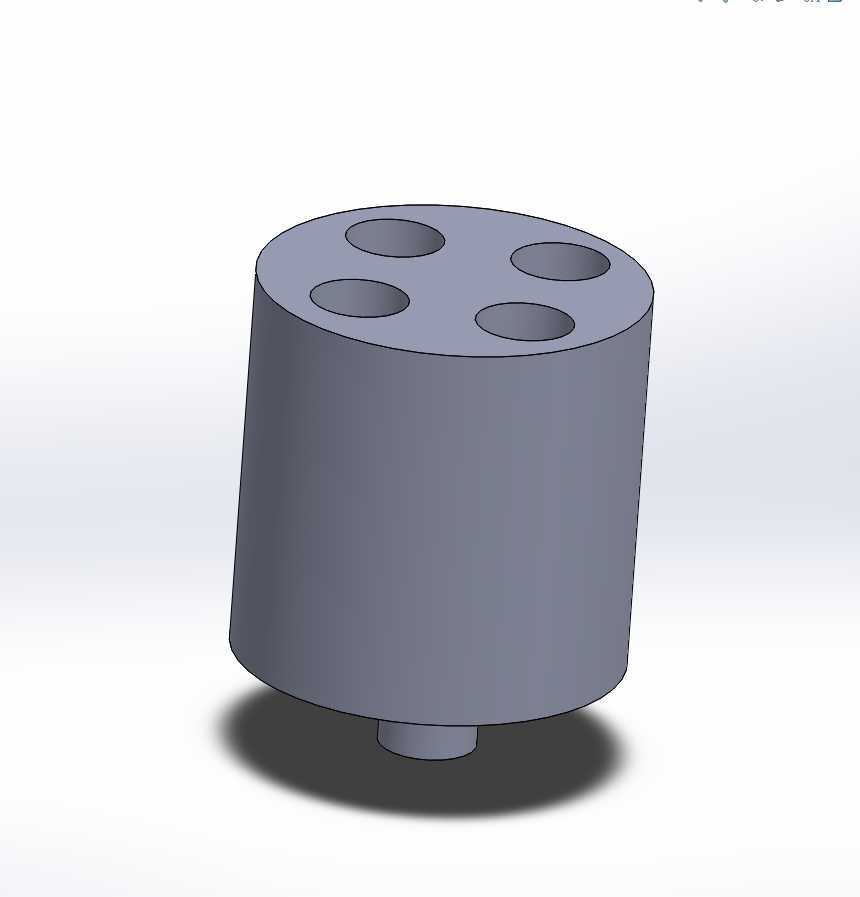

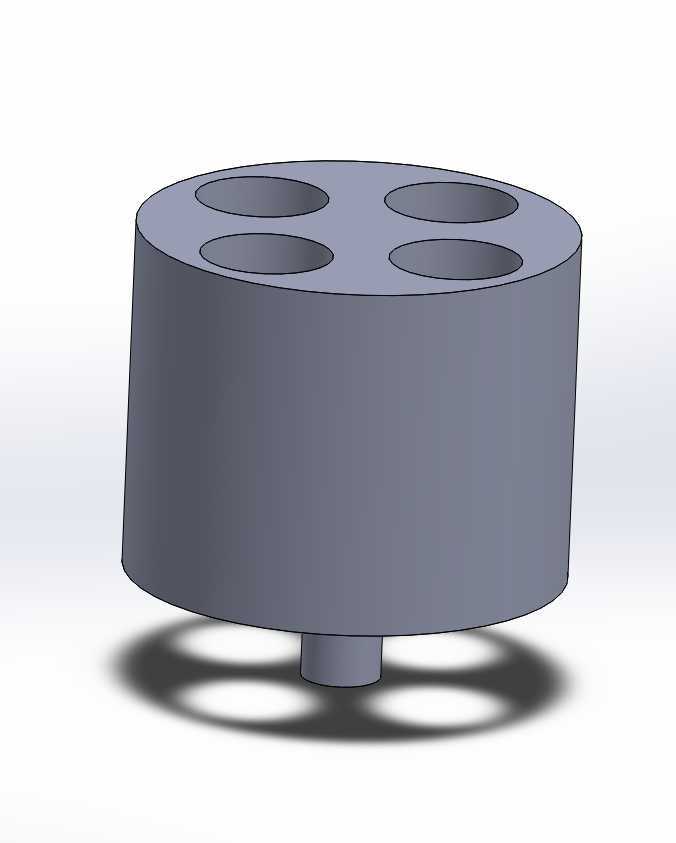

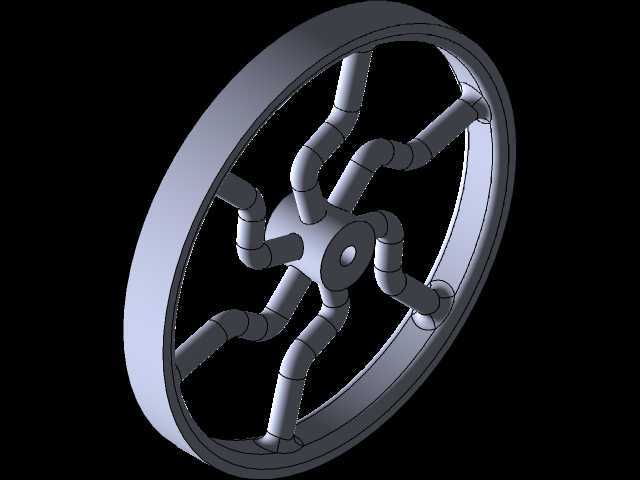

　　振动过大的问题；支撑座的立板与泵筒连接位置设置了三角加强筋，能抵消泵头多管路工作时产生的径向交变载荷，避免长期运行后支撑座出现疲劳变形。泵头部分采用多组平行弯头管路搭配柱塞缸的结构，每一路弯头管路的弯曲半径都经过统一设计，既保证管路内流体流道顺畅无死区，减少流体残留与阻力损失，也让各缸的进排液时序均匀错开，让输出流量的波动幅度控制在5%以内，适合对流量稳定性有一定要求的低压输送场景。设计过程中需要重点关注弯头与柱塞缸的连接密封结构，弯头与缸体的对接面采用端面密封配合定位止口，装配时需要保证止口的同轴度公差在0.05mm以内，避免运行过程中出现密封偏磨导致的泄漏问题；各弯头的排布角度经过匹配曲轴的转角相位设计，

　　每一组管路对应一个柱塞的工作行程，曲轴旋转一周的过程中各柱塞依次完成吸液、排液动作，避免出现流量断档。从安装边界来看，该泵的整体横向尺寸以带轮外沿为最大宽度，纵向尺寸以支撑座底面到泵头最高管路顶端为总高度，安装时需要在带轮侧预留至少1.5倍带轮直径的操作空间，方便皮带的安装与后期张紧调整；泵头的管路接口统一朝向侧上方，外接管路时需要避免管路重量直接压在泵头弯头上，外接管路应当设置独立的管架支撑，防止长期受力导致弯头根部出现应力开裂。这类泵的进液口通常设置在泵头下端的集液腔位置，排液口通过各弯头汇总到输出管路，设计集液腔时需要保证各缸的进液阻力一致，避免出现个别缸吸液不足导致的流量下降、气蚀问题；曲轴与泵筒的连接位置采用旋转密封结构，

　　密封件的选型需要匹配输送流体的特性，输送普通润滑油时采用丁腈橡胶密封即可，输送腐蚀性试剂时则需要更换为氟橡胶材质的密封件。带轮与曲轴的连接采用平键周向固定搭配轴端挡圈轴向定位，装配时需要保证带轮的轴向定位面与曲轴轴线垂直，避免带轮旋转时产生轴向窜动；支撑座的底面加工有粗糙度Ra3.2的安装基准面，安装时需要与安装机架的平面贴合，若机架平面平面度超差，需要通过调整垫铁找平，避免泵体安装后产生内应力导致曲轴转动卡滞。在实际应用中，这类泵的工作转速通常控制在300r/min以内，过高的转速会导致弯头内的流体流速过快，增大流道阻力同时加剧密封件的磨损，设计时可以根据实际需要的流量调整柱塞直径与行程，在不改变整体安装尺寸的前提下覆盖一定范围的流量需求。
