手动螺旋起重千斤顶结构设计

　　在设备检修、小型构件安装、工装调平这类需要小行程高承重顶升的作业场景里，手动螺旋千斤顶一直是一线作业人员最常选用的顶升工具，不同于液压类顶升设备存在的密封泄漏、长期承重泄压风险，纯机械螺旋传动的结构可以在无外接动力的环境下长时间稳定锁止承重，不会出现负载缓慢沉降的问题，尤其适合空间受限、无电源供给的野外检修、车间工位调平、重型部件装配对位这类工况。

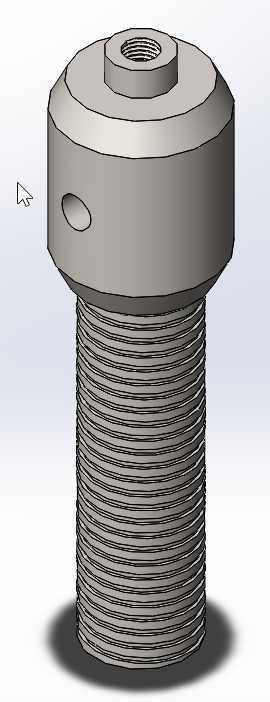

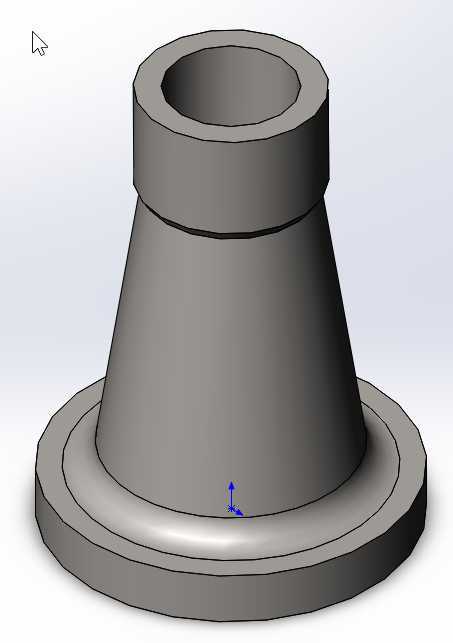

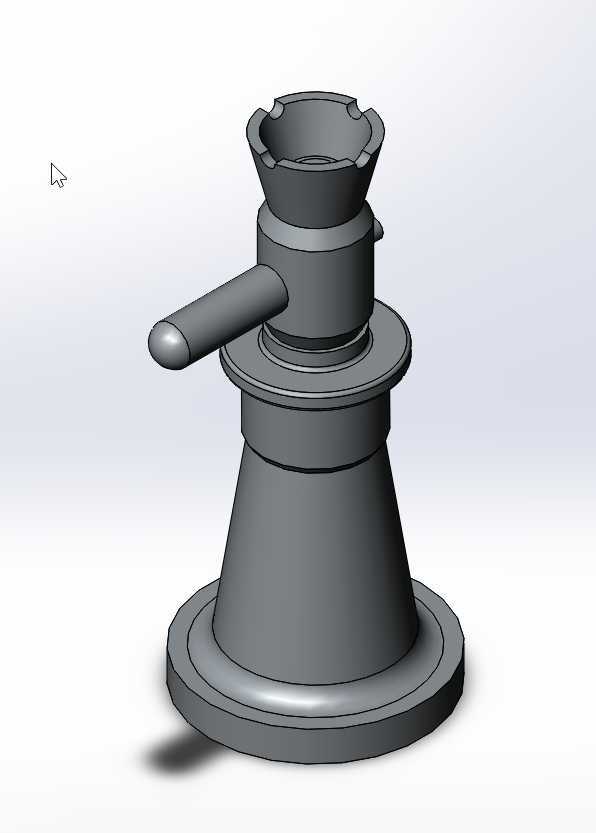

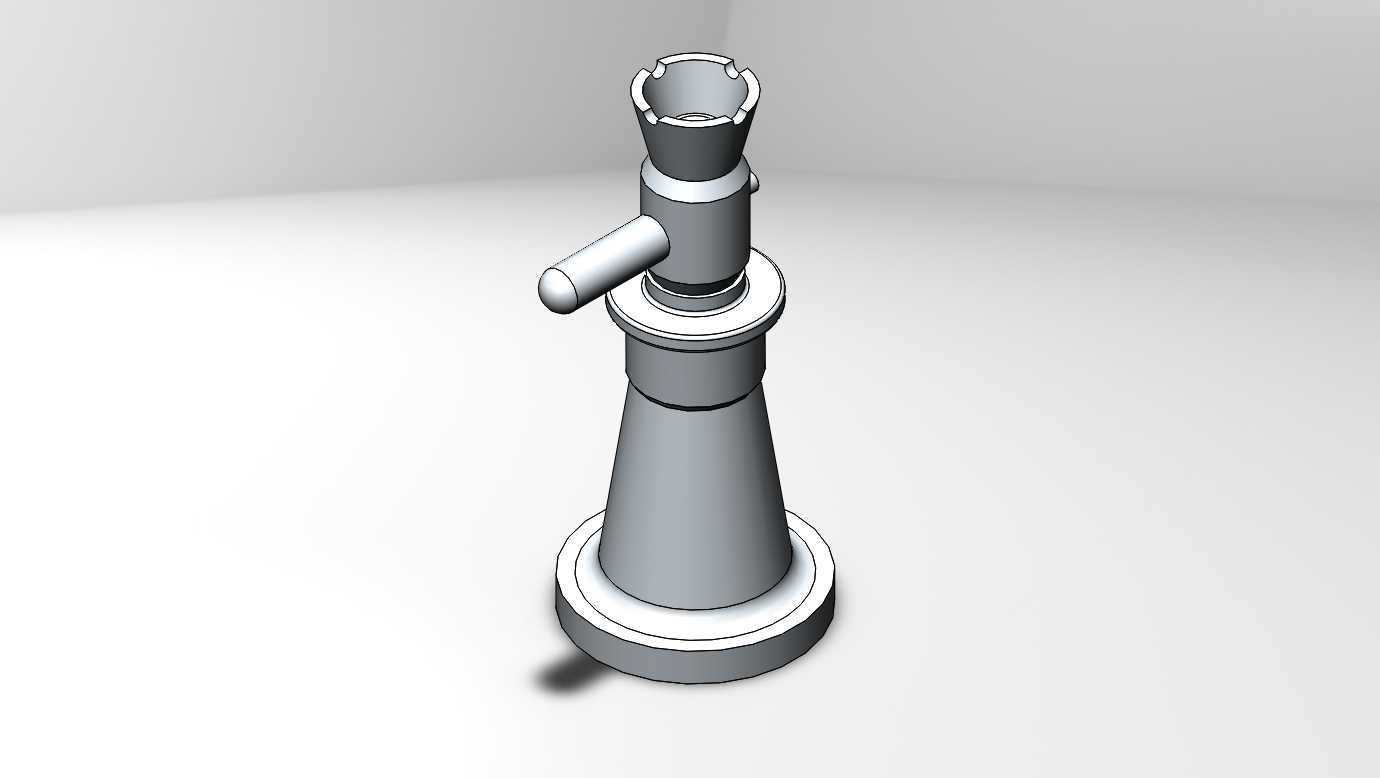

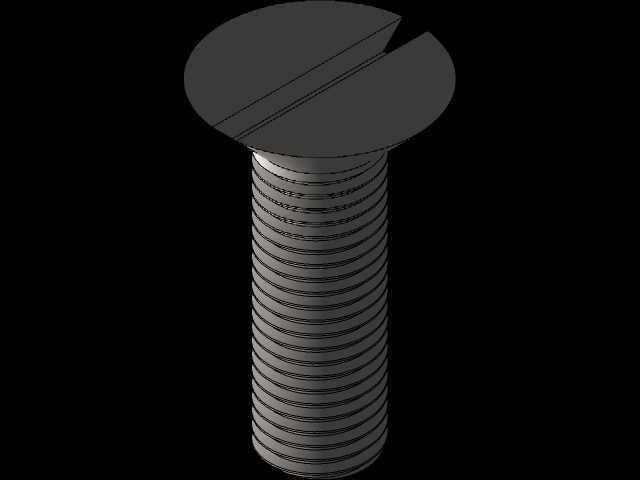

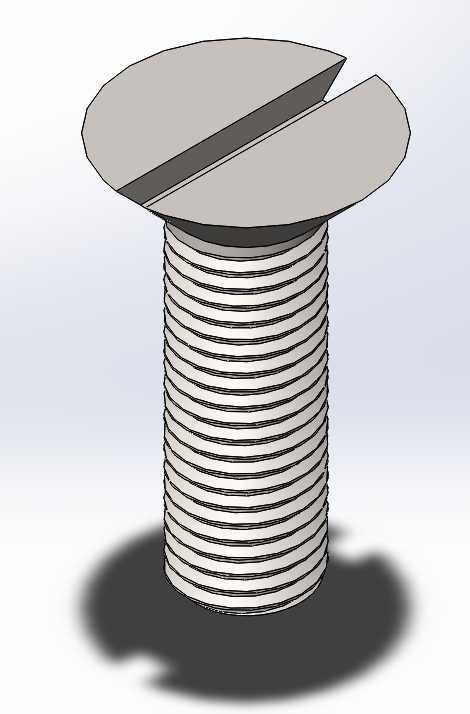

　　这套结构的设计核心围绕螺旋副的传动效率与承重稳定性展开，整体采用锥台形底座作为承重基础，大直径的底盘接触面可以有效降低单位面积对地压强，避免在硬质水泥地面或者钢制工装平台上留下压痕，同时锥台向上收窄的结构可以在控制整体重量的前提下，保证底座到顶升托头部分的结构刚度，避免大负载下出现结构侧弯变形。底座上方集成的螺母座与顶升螺杆采用梯形螺纹配合，梯形螺纹的牙型角设计兼顾了传动耐磨性与轴向承重能力，相比普通三角螺纹，其牙根强度更高，螺纹副接触面积更大，长期反复使用下的磨损量更低，适合频繁升降的作业需求。

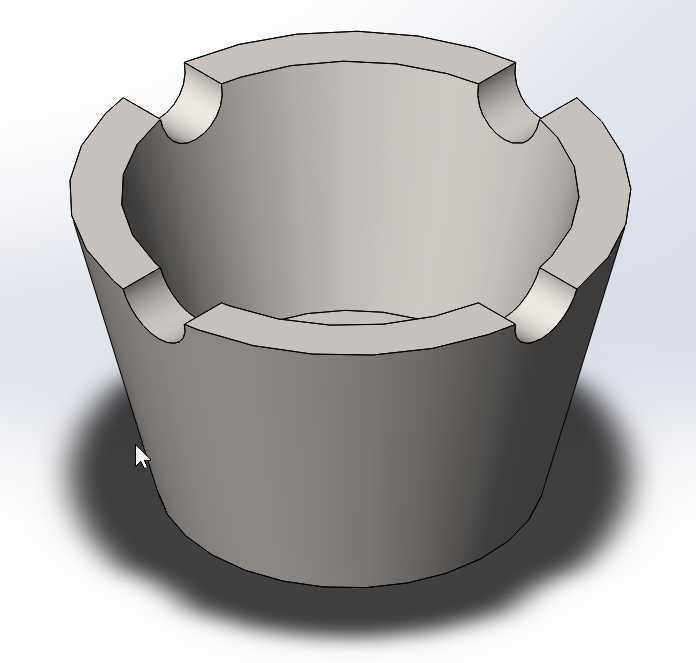

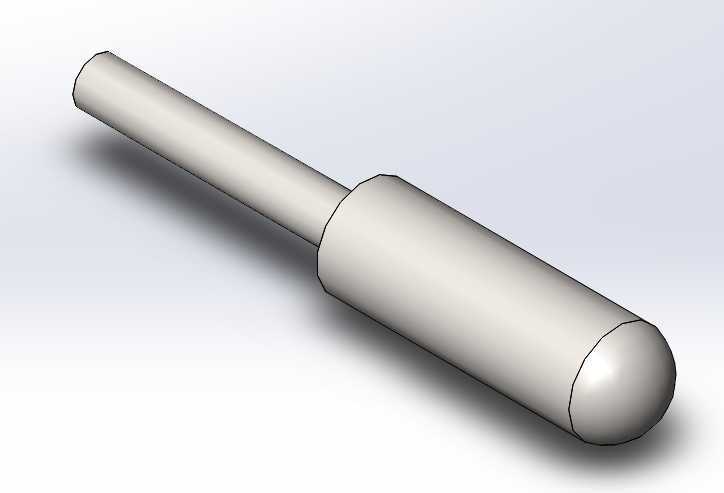

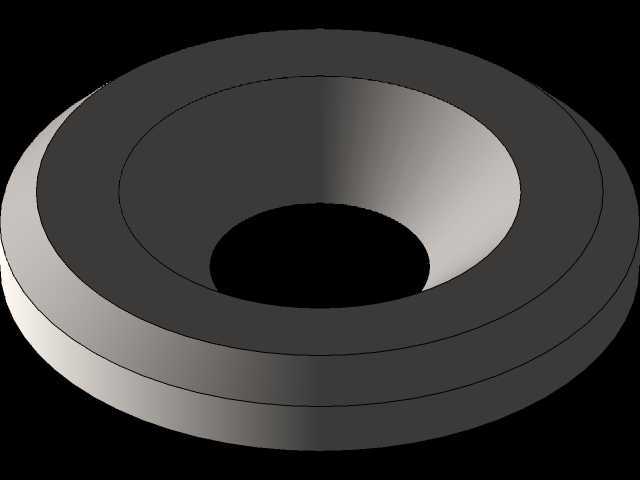

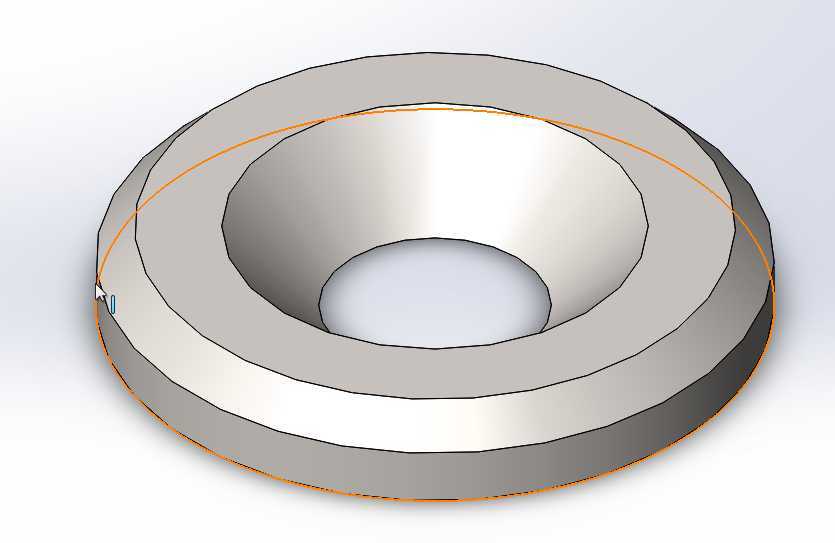

　　侧置的摇柄采用长力臂设计，操作时可以通过较小的手部输入力矩获得足够的顶升轴向力，摇柄与螺杆的连接部位设置了径向限位结构，避免摇柄在转动过程中脱出，同时摇柄末端的球形端头可以降低操作时的手部硌压感，适合连续转动操作。顶部的顶升托头采用带卡槽的碗状结构，卡槽可以适配不同形状的被顶升部件接触面，避免顶升过程中工件滑移，托头与螺杆顶端采用转动配合，顶升过程中托头可以随工件接触面自适应微调角度，保证受力始终沿螺杆轴向传递，避免出现偏载导致螺杆弯曲或者螺纹副异常磨损。

　　从安装边界来看，整体结构的最大外轮廓为底座圆盘直径，收起状态下的整体高度可以满足低矮空间的伸入作业需求，最大顶升行程覆盖常规小型设备检修、构件调平的常用行程范围，不需要额外加装接长杆即可完成多数常规顶升作业。整套结构的所有零件均采用常规机械加工工艺即可生产，底座、螺母座、螺杆、摇柄、托头等部件均可通过车削、铣削、钻削等普通机加工工序完成加工，不需要特殊定制刀具或者复杂工艺，适合小批量生产或者机加工实训场景下的制作练习。

　　在结构细节处理上，螺纹副的配合间隙控制在合理范围，既保证转动操作时无明显卡滞，又避免间隙过大导致顶升时出现晃动，底座与螺母座的连接采用过盈配合加骑缝销定位，保证大负载下螺母座不会与底座发生相对转动，摇柄与螺杆的连接部位设置了润滑脂注油通道，可以定期加注润滑脂降低螺纹副与转动配合部位的磨损，延长整体使用寿命。整套结构没有易损的密封件、橡胶件，日常维护仅需要定期清洁螺纹副并补充润滑即可，在多粉尘、潮湿的恶劣作业环境下也能保持稳定的工作状态，不会像液压千斤顶那样因为密封件老化出现顶升无力、负载沉降的问题。

　　实际作业使用时，只需要将底座平稳放置在坚实的支撑面上，转动侧置摇柄即可带动螺杆旋转上升，将顶部托头与被顶升工件接触后继续转动摇柄即可逐步施加顶升力，当需要降下工件时，反向转动摇柄即可控制螺杆平稳下降，整个操作过程不需要额外的辅助工具，单人即可完成全部顶升、下降、锁止操作，锁止状态下可以长时间保持顶升高度，不需要额外加装机械锁止装置，依靠螺纹副的自锁特性即可保证负载状态下的结构稳定性。
