摩托车上联板连接固定结构设计

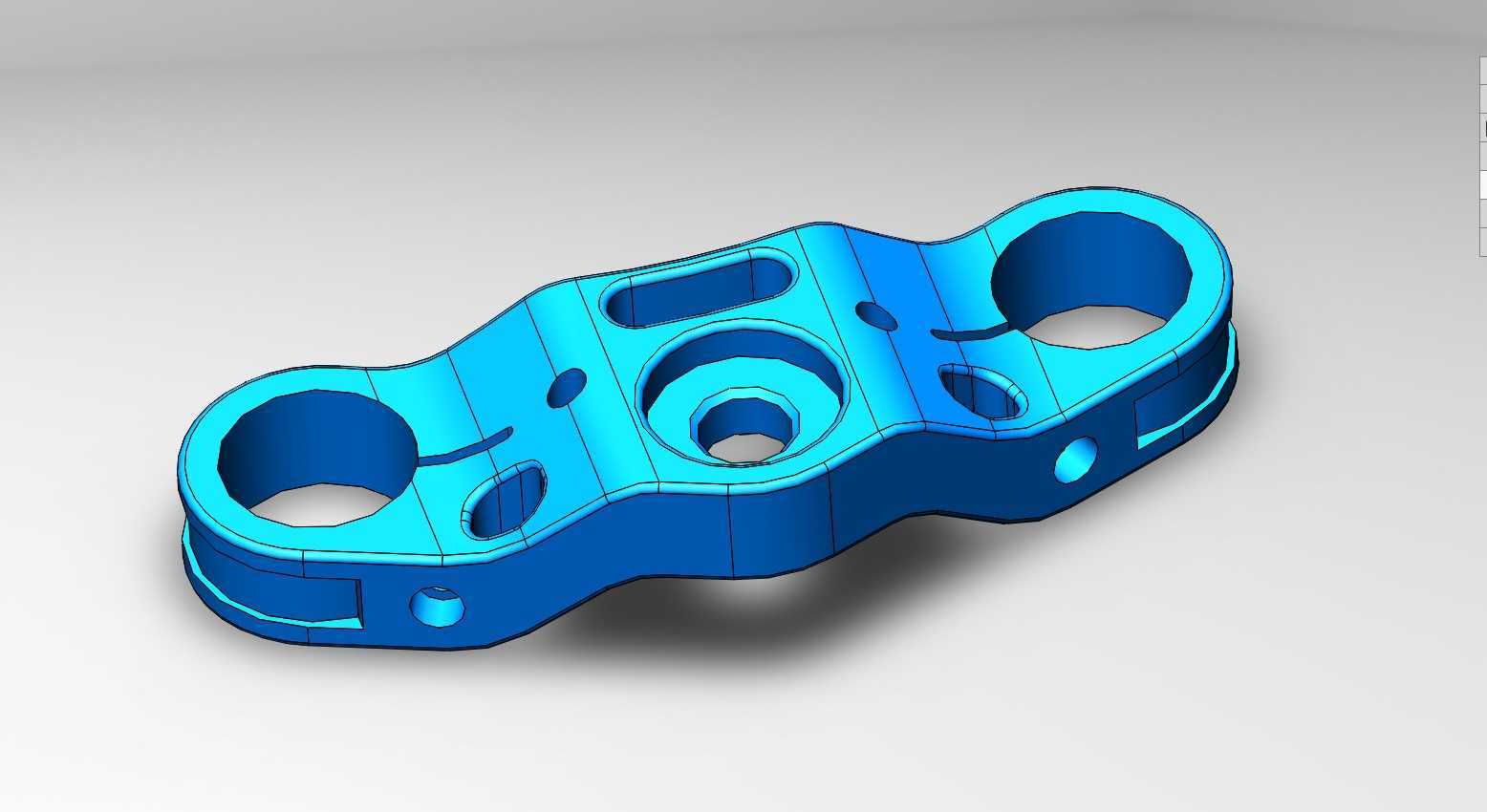

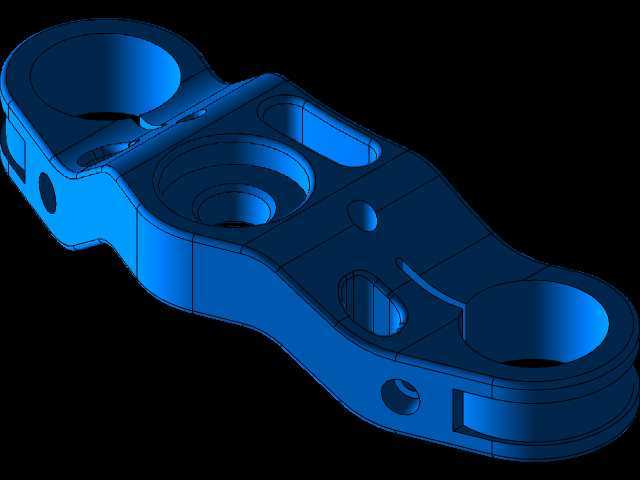

　　该构件主要应用在两轮摩托车的转向系统上部，是连接左右前减震器、方向柱与车把组件的核心承载零件，日常骑行过程中需要传递车把的转向力矩，同时承受前轮经过颠簸路面时传递上来的冲击载荷，还要为车把安装、线束固定提供对应的安装点位，是摩托车转向总成里不可或缺的受力连接件。从实际装车场景来看，该零件安装在前减震顶端，左右两个大尺寸通孔是用来套接前减震上管的，孔位的同轴度、孔径公差直接决定了两根前减震的安装平行度，如果孔位加工偏差过大，会出现减震卡滞、转向偏重、骑行跑偏的问题，设计时两个减震安装孔的中心距需要匹配对应车型的前减震开档尺寸，孔内壁预留足够的接触长度，保证夹紧后不会出现减震滑移的情况。中间的阶梯孔是用来和方向柱顶端配合定位的，

　　阶梯结构可以实现轴向的限位，避免装配时零件出现上下窜动，孔侧的小缺口是用来避让方向柱的锁紧螺母或者线束走线的，防止装配时出现干涉。零件上分布的多个大小不一的沉孔、通孔，分别对应车把压块的安装螺栓孔、仪表支架固定孔、线束卡扣固定位，部分侧边的小孔是用来安装转向灯支架或者装饰护板的，每个孔位的位置都经过实际装车校验，不会和周边的车把、线束、覆盖件产生运动干涉。设计思路上优先考虑受力合理性，整体采用长条形对称布局，主体壁厚根据受力分布做差异化设计，减震安装孔周边、方向柱连接区域做局部加厚处理，非受力区域通过开设减重槽来降低零件整体重量，同时兼顾铸造或者机加工的工艺性，所有转角位置都设置了合理的铸造圆角，避免应力集中导致的零件断裂，

　　外边缘做倒角处理，去除加工毛刺，避免装配时划伤操作人员或者损坏线束。安装边界方面，零件的整体厚度需要匹配前减震顶端的安装空间，上下平面的平面度公差控制在合理范围，保证夹紧时受力均匀，左右减震孔的轴线保持平行且与中间方向柱安装孔的轴线垂直，确保转向动作顺畅无卡滞，各个安装孔的位置度公差满足装配要求，不需要额外修配就可以实现对应配件的直接安装。实际使用过程中，该零件除了承受静态的载荷，还要应对骑行过程中的交变冲击，所以结构上在两个减震孔之间设置了加强筋结构，提升整体的抗扭刚度，避免大力制动或者经过坑洼路面时零件出现变形，表面的造型过渡流畅，既可以减少应力集中点，也能兼顾外观的整体性，适配不同风格的车型外观需求。在结构细节上，

　　零件侧边的小凸台是用来预留锁紧螺丝的安装位的，当减震装入对应的孔位后，通过侧边的锁紧螺丝收紧孔位的开口槽，实现减震杆的抱紧固定，开口槽的宽度、深度经过反复校核，既保证锁紧时有足够的变形量抱紧减震杆，又不会因为收紧量过大导致孔位出现开裂的问题。各个安装孔的沉头深度都匹配对应螺栓的头部尺寸，保证螺栓锁紧后头部不会突出零件表面，避免和周边配件产生干涉，同时也能提升外观的整洁度。
