外啮合微型齿轮泵结构设计

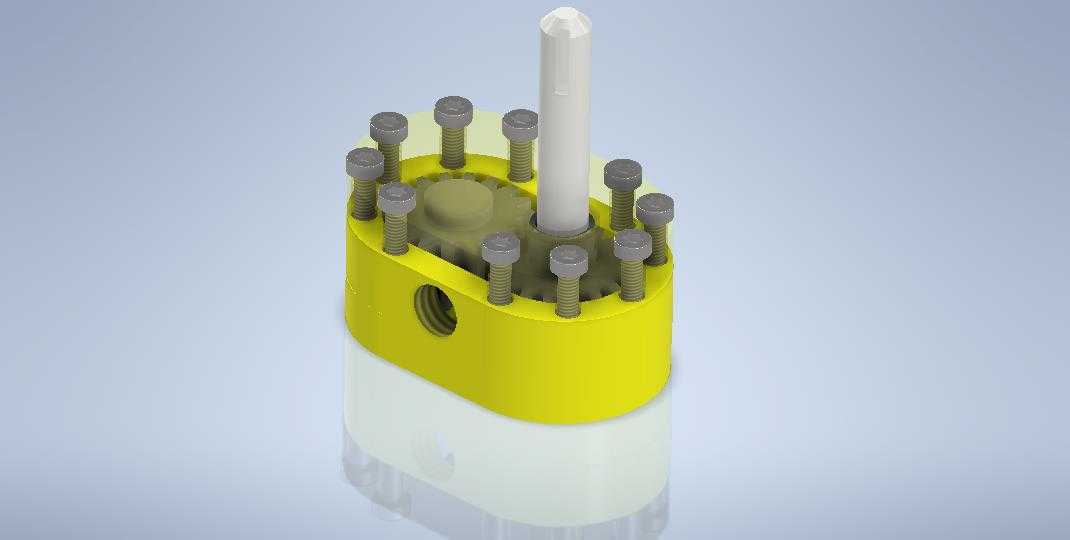

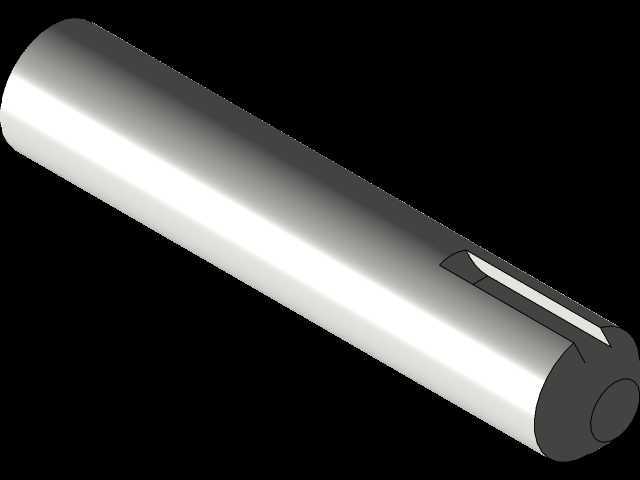

　　这款齿轮泵采用外啮合齿轮副作为核心工作构件，整体采用上下分体式泵体结构，上半段泵壳做亮黄色表面处理，下半段采用半透明可视化壳体设计，可直观观察内部齿轮啮合的运转状态，进出油口设置在泵体侧面，采用标准内螺纹接口形式，适配常规液压管路的连接需求，驱动轴从泵体上端中心伸出，轴端做平位加工，可通过联轴器与驱动电机直连，也可通过带轮、齿轮等传动件实现间接驱动。

　　在液压润滑系统的实际应用场景中，这类小排量齿轮泵常作为小型液压站的动力源，为机床夹具的夹紧回路、小型液压机具的动作回路提供压力油，也可集成在润滑系统中，为齿轮箱、轴承座等摩擦副提供定量的润滑油输送，相比叶片泵、柱塞泵，齿轮泵的抗污染能力更强，对油液清洁度的要求更低，在工程机械、农业机械的辅助液压回路中也有广泛应用，可在环境较为恶劣的工况下稳定运转，不易因油液中的微小杂质出现卡滞故障。

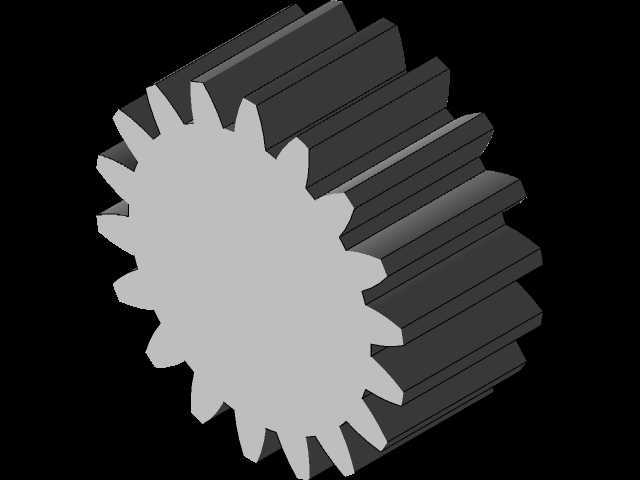

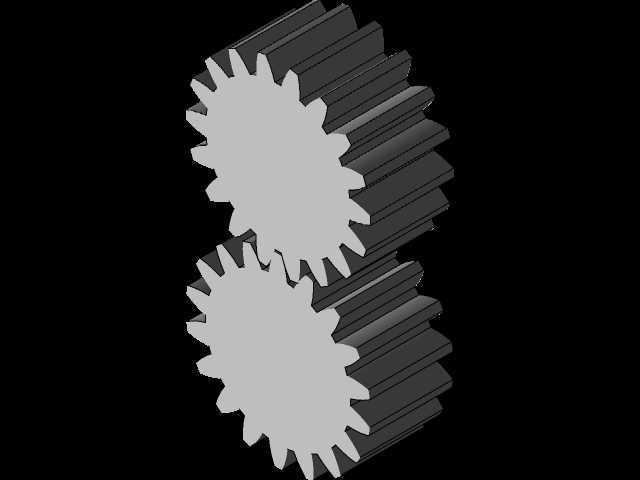

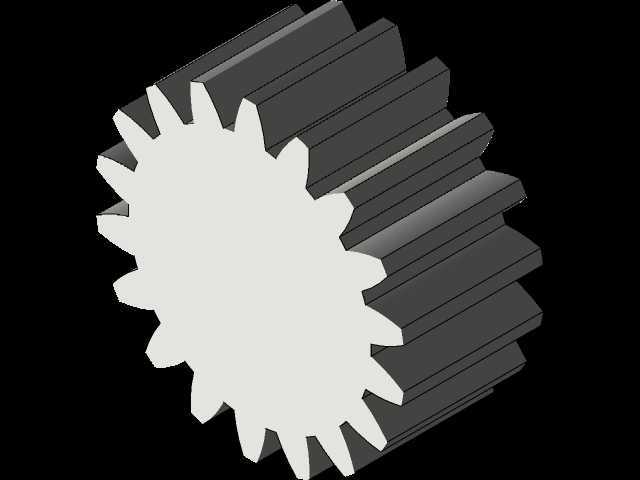

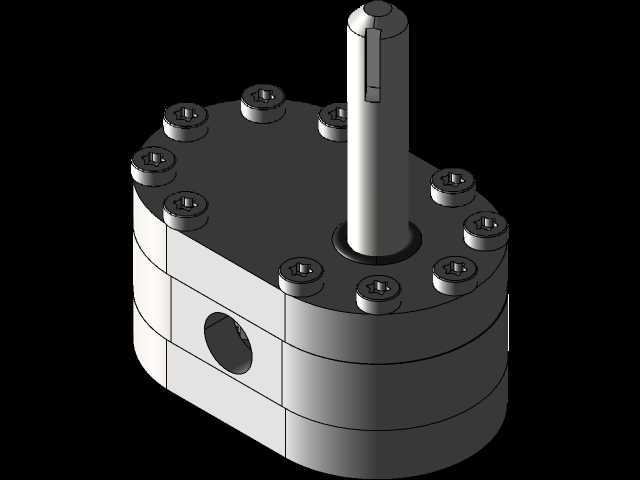

　　从功能特性来看，该泵依靠一对参数完全相同的渐开线齿轮在泵腔内啮合，形成多个封闭的可变容积，齿轮脱开啮合的一侧容积增大形成真空腔，将油液从进油口吸入，随着齿轮的旋转，齿槽内的油液被带到齿轮啮合的一侧，轮齿进入啮合时容积减小，将油液从出油口压出，实现连续的流体输送，泵体周向均匀布置的内六角螺栓为上下泵壳提供均匀的压紧力，保证泵腔结合面的密封性能，避免高压油从结合面泄漏，螺栓的排布位置避开了进出油道与齿轮安装腔，不会对内部流道造成干涉。

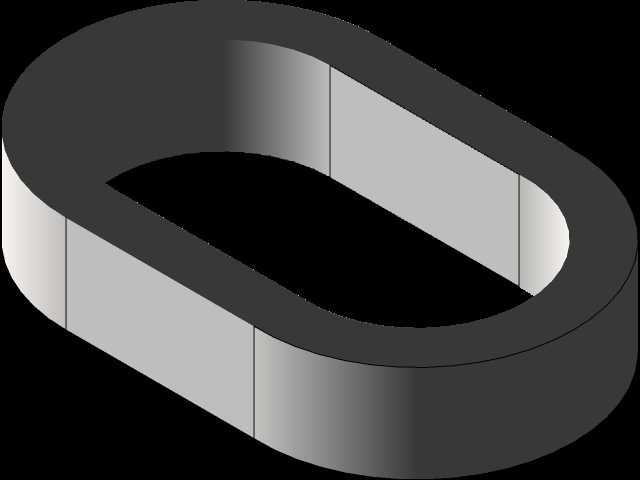

　　设计过程中，首先确定泵的额定排量与工作压力，根据排量计算齿轮的模数、齿数、齿宽参数，齿轮齿顶圆与泵体内腔的间隙控制在0.02-0.04mm之间，既保证齿轮可以灵活转动，又尽量减小齿顶间隙的泄漏量，齿轮端面与泵盖之间的间隙通过垫片厚度进行调整，控制在0.01-0.03mm范围内，兼顾容积效率与转动灵活性，驱动轴与泵盖之间设置密封件，防止油液从轴伸处泄漏，同时避免外界灰尘杂质进入泵腔内部。

　　安装边界方面，该泵整体为圆柱形结构，最大外径为齿轮齿顶圆直径加上两倍泵壳壁厚，总高度包含驱动轴伸出长度，安装时可通过泵体底部的安装孔固定在安装支架上，也可通过侧面的进出油口直接集成在阀块上，驱动轴与驱动元件的同轴度需要控制在0.1mm以内，避免轴承受额外的径向力导致磨损加快，进出油口的连接管路通径需要与泵的排量匹配，避免通径过小造成吸油阻力过大，引发气蚀、噪声过大等问题。

　　在实际选型应用中，需要根据系统所需的工作压力、流量确定泵的参数，同时匹配对应粘度的液压油，工作时油液温度需要控制在合理范围内，避免油温过高导致油液粘度下降，增大内泄漏，影响泵的容积效率，日常维护时只需定期检查轴封的泄漏情况、螺栓的紧固状态，无需复杂的拆解保养，整体维护成本较低，适合在对成本控制较为严格、工况相对复杂的通用液压场景中使用。
