齿轮连杆组合式运动传递机构结构

项目分类:通用机械零部件 发布时间:2021-12-19 ID:463648
  • 齿轮连杆组合式运动传递机构结构
  • 齿轮连杆组合式运动传递机构结构
  • 齿轮连杆组合式运动传递机构结构
  • 齿轮连杆组合式运动传递机构结构
  • 齿轮连杆组合式运动传递机构结构
  • 齿轮连杆组合式运动传递机构结构
  • 齿轮连杆组合式运动传递机构结构
  • 齿轮连杆组合式运动传递机构结构
  • 齿轮连杆组合式运动传递机构结构

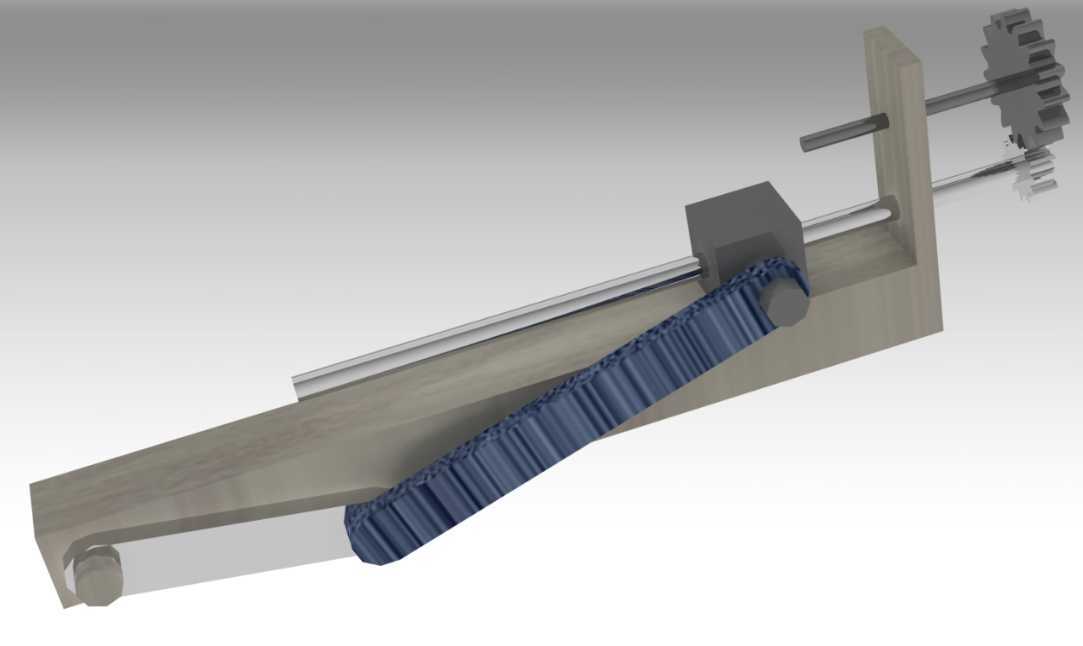

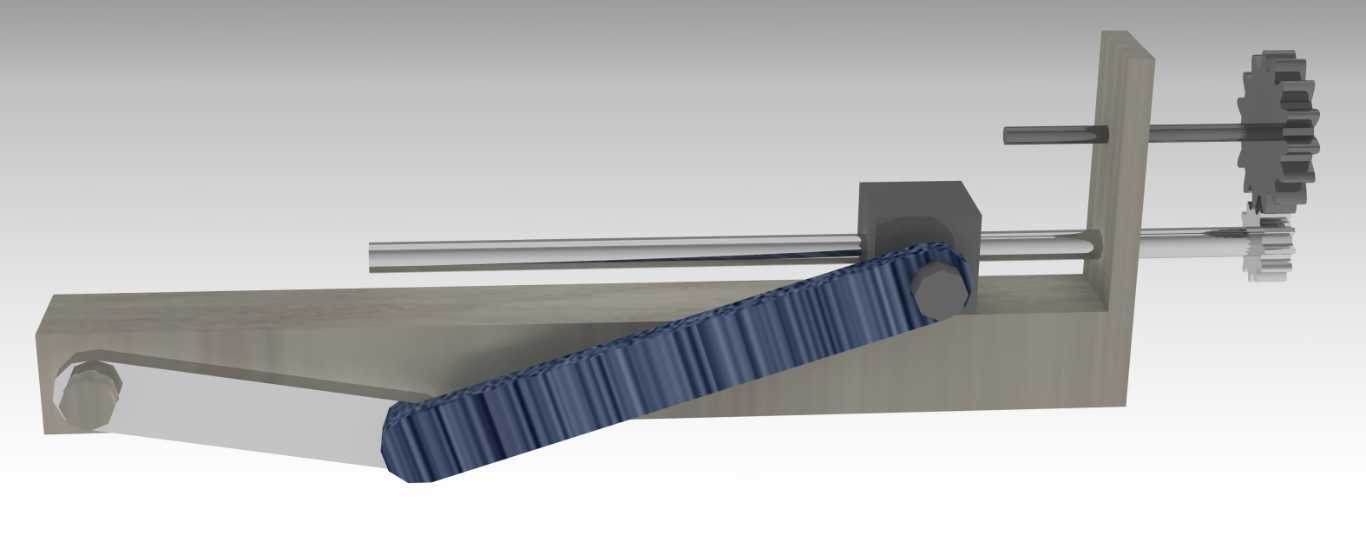

  这套传动组合结构,核心是通过齿轮与连杆的配合,把旋转运动转化为指定轨迹的往复动作,在轻工自动化送料、小型工装的工位切换、非标设备的间歇进给场景里都能见到同类结构的应用。从结构布局来看,整套机构的安装基准是底部的L型支撑座,支撑座的水平段承担所有运动部件的承载,垂直段用于安装齿轮轴的支撑轴承位,水平段上加工有平行的导向槽,用于容纳滑动导杆的直线运动副,导杆的行程边界由支撑座两端的限位凸台限定,整套机构的安装孔位集中在支撑座底部的四个角,采用沉头孔设计,安装时螺栓头不会突出支撑面,不会和运动部件产生干涉。

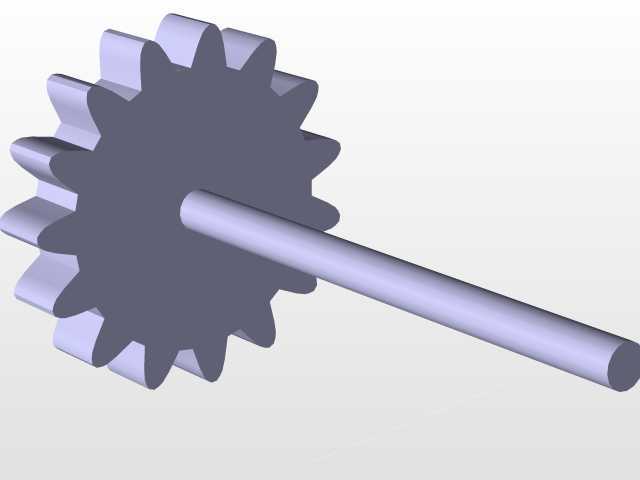

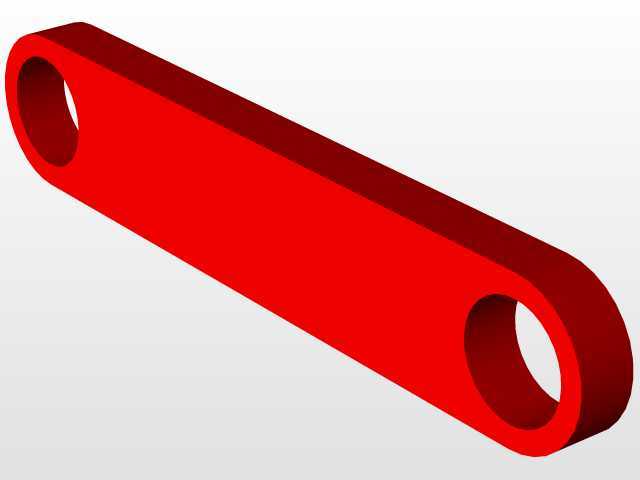

  设计这套结构的时候,首先要匹配的是输入齿轮的模数和齿距,齿轮和带齿段的连杆啮合时,齿侧间隙需要控制在0.02到0.05毫米之间,间隙过小会导致传动卡滞,间隙过大会出现回程误差,影响末端动作的定位精度。连杆的铰接点位置是整个结构的设计核心,铰接点距离齿轮啮合点的距离,直接决定了导杆往复运动的行程长度,在实际选型适配时,如果需要调整行程,不需要更换整套齿轮,只需要调整连杆上铰接孔的位置,就能在一定范围内改变输出端的运动距离,这种设计能大幅降低同系列不同行程设备的零件开模成本。

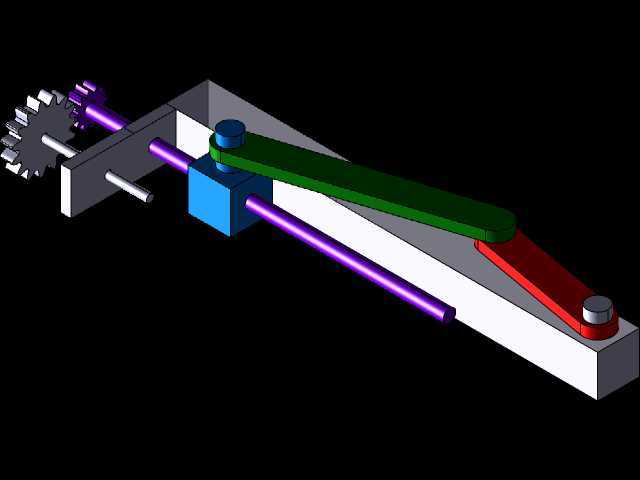

  从功能实现逻辑来看,动力从齿轮轴的输入端接入,齿轮做整周旋转时,带动带齿面的连杆绕铰接点做往复摆动,连杆的另一端和滑动导杆上的滑块铰接,把摆动转化为导杆沿水平方向的直线往复运动,和单纯的齿轮齿条传动相比,这套结构的输出运动不是匀速直线运动,在行程的两端会自然形成减速缓冲的特性,不需要额外添加阻尼结构,就能避免末端执行件在行程终点产生刚性冲击,这一特性特别适合用在需要轻拿轻放的物料推送场景,比如小型零件的分拣送料、包装工位的物料推齐动作,能有效降低物料磕碰产生的不良率。

  结构的运动副设计上,齿轮轴采用双支撑结构,两个轴承位分别布置在L型支撑座垂直段的两侧,能抵消齿轮啮合时产生的径向力,避免轴端出现挠曲变形;导杆和支撑座之间采用滑动摩擦副,接触面设计有储油槽,日常维护时只需要定期在储油槽内添加润滑脂,就能保证长期运行的顺畅性,不需要频繁更换易损件;连杆和滑块、连杆和齿轮啮合段的铰接位置,都采用了销轴加轴用挡圈的固定方式,拆卸维护时只需要取下挡圈就能抽出销轴,更换磨损的铰接衬套,维护操作不需要复杂的专用工具。

  在实际安装适配时,需要注意整套机构的输入轴中心高要和驱动电机的输出轴中心高保持一致,同轴度误差控制在0.1毫米以内,避免联轴器产生额外的径向载荷,缩短轴承的使用寿命;导杆的末端可以根据实际使用需求加装不同的执行件,比如推料板、吸盘安装座、检测传感器支架,不需要对主体结构做额外改动,适配性较强。整套结构的运动部件都做了等强度设计,连杆的齿面段厚度和非齿面段厚度保持一致,避免应力集中在齿根位置,在长期往复载荷作用下,不会出现齿根断裂的问题;支撑座的转角位置设计有加强筋,能抵消连杆摆动时产生的侧向倾覆力矩,保证长期运行后支撑座不会出现变形,维持各运动副的配合精度。
