字母立体标识支撑展示结构设计

　　该结构主要应用于工业展厅品牌标识展示、创意工位装饰摆件、工业设计教学演示教具等场景，区别于传统平面印刷标识，立体结构自带视觉层次感，在车间参观通道、企业成果展示区、设计工作室陈列场景中，能快速传递工业设计的立体建模思维，也可作为机械建模课程中实体特征建模的教学演示载体，帮助初学者理解拉伸、凸台、装配约束等基础建模逻辑。从功能特性来看，整套结构分为底座、支撑立柱、立体字母三个功能模块，底座采用长方体平板结构，底面做平面度公差约束，放置在水平台面时可保证整体稳定性，不会出现侧翻晃动问题；支撑立柱采用等直径圆柱结构，上端与字母底部采用同轴配合约束，下端与底座上的定位孔采用过渡配合，既保证装配后字母的垂直度，

　　也可根据展示需求调整立柱的伸出长度，适配不同的观看视角；立体字母部分采用等厚度拉伸实体结构，字母边缘做R2圆角过渡处理，避免尖锐边角造成磕碰划伤，同时提升整体外观的圆润质感，字母的笔画厚度统一，保证3D打印或者机加工时的工艺可行性，不会出现局部壁厚过薄导致的加工变形问题。设计思路上，最初的方案是将字母直接固定在底座表面，实际验证后发现字母直接贴附底座时，底部笔画的视觉辨识度会被底座平面削弱，尤其是从斜向视角观看时，字母底部与底座的边界模糊，因此增加了圆柱支撑立柱，将字母抬升到底座平面以上，让字母整体处于悬浮视觉效果，每个字母对应独立的支撑立柱，立柱的位置选在每个字母的重心投影点处，保证单个字母的受力平衡，

　　不会出现长期放置后立柱倾斜的问题；底座的长度根据三个字母的排布间距确定，字母之间预留1.5倍字母笔画宽度的间隙，避免视觉上过于拥挤，底座的宽度设置为字母高度的0.4倍，既保证支撑稳定性，也不会因为底座过宽占用过多台面空间。外形尺寸与安装边界方面，整套结构的总高度控制在150mm以内，底座长度为220mm，宽度为60mm，厚度为8mm，支撑立柱直径为6mm，伸出底座表面的高度为40mm，立体字母的高度为80mm，厚度为15mm，所有棱边的圆角半径统一为2mm，安装时无需额外固定件，直接将底座放置在水平硬质台面即可使用，若需要长期固定展示，可在底座底面预留3个M3的螺纹安装孔，通过螺丝将底座固定在展示台面上，适配展会、

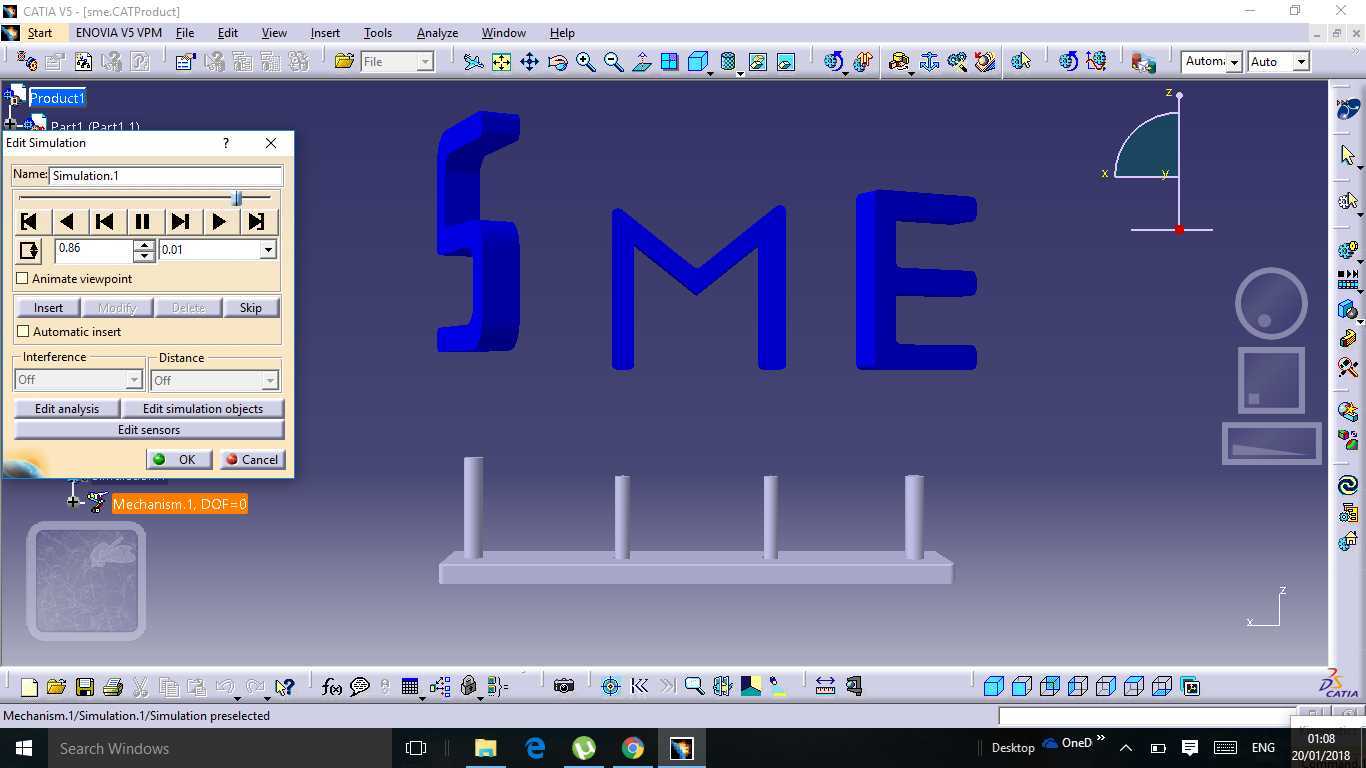

　　展厅等需要长期固定的场景；结构的所有零部件均采用规则几何特征构建，没有复杂曲面，加工工艺适配性强，既可以采用FDM3D打印一次性整体打印，也可以采用亚克力板切割、铝合金铣削加工的方式制作，不同加工方式下的尺寸公差均可控制在±0.2mm以内，装配后不会出现立柱歪斜、字母松动的问题。实际使用过程中，该结构除了静态展示功能外，也可拓展为动态演示载体，在支撑立柱与底座的配合处增加微型转动轴承，配合小型减速电机即可实现字母的缓慢转动，进一步提升展示时的视觉吸引力，支撑立柱的直径与长度也可根据字母的实际大小做等比例缩放，适配不同尺寸规格的展示需求，当字母尺寸放大到原尺寸的3倍时，只需要将立柱直径同步提升到12mm，底座厚度增加到15mm，即可保证整体结构的强度与稳定性，不会出现立柱弯曲变形的问题。
