桁架类构件受力变形有限元分析模型

　　在工程结构设计环节，桁架类支撑构件的受力可靠性直接决定整套承载系统的运行安全，这类构件广泛应用于设备支撑机架、工装承载框架、小型输送线侧撑结构等场景，日常工况下需要承受上方设备的静载荷、运行过程中的振动交变载荷，部分户外使用场景还要叠加风载、温差形变带来的附加应力，一旦结构刚度不足出现过量变形，轻则导致上方安装的设备定位偏移、运行精度下降，重则引发焊缝开裂、构件垮塌的安全事故。

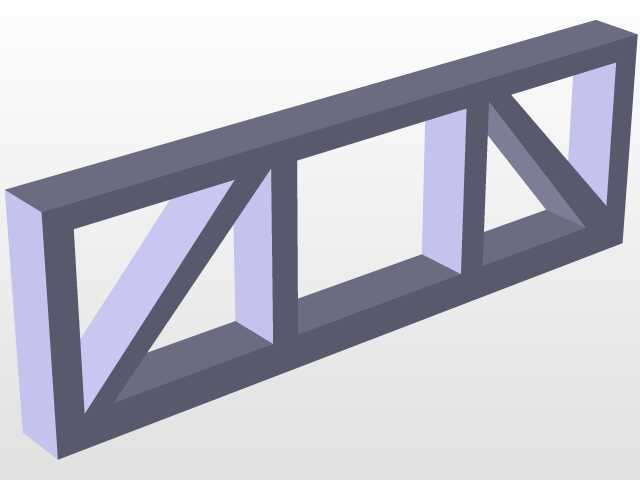

　　本次分析的桁架构件采用矩形外框加内部斜撑的经典布局，外框作为主要的承载边界，左右两侧预留的安装端面可直接通过螺栓与相邻的立柱、基座完成固定，内部斜撑按照受力传导路径布置，将中部受载区域的力快速分流到两侧的固定端，避免应力在局部区域过度集中。建模阶段先完成构件的几何清理，忽略对整体受力影响极小的工艺倒角、安装螺纹孔细节，减少有限元计算过程中的网格畸变问题，网格划分时在中部预计受载的横梁区域做加密处理，斜撑与外框连接的节点位置适当提升网格精度，保证应力传导路径的计算结果贴合实际受力状态。

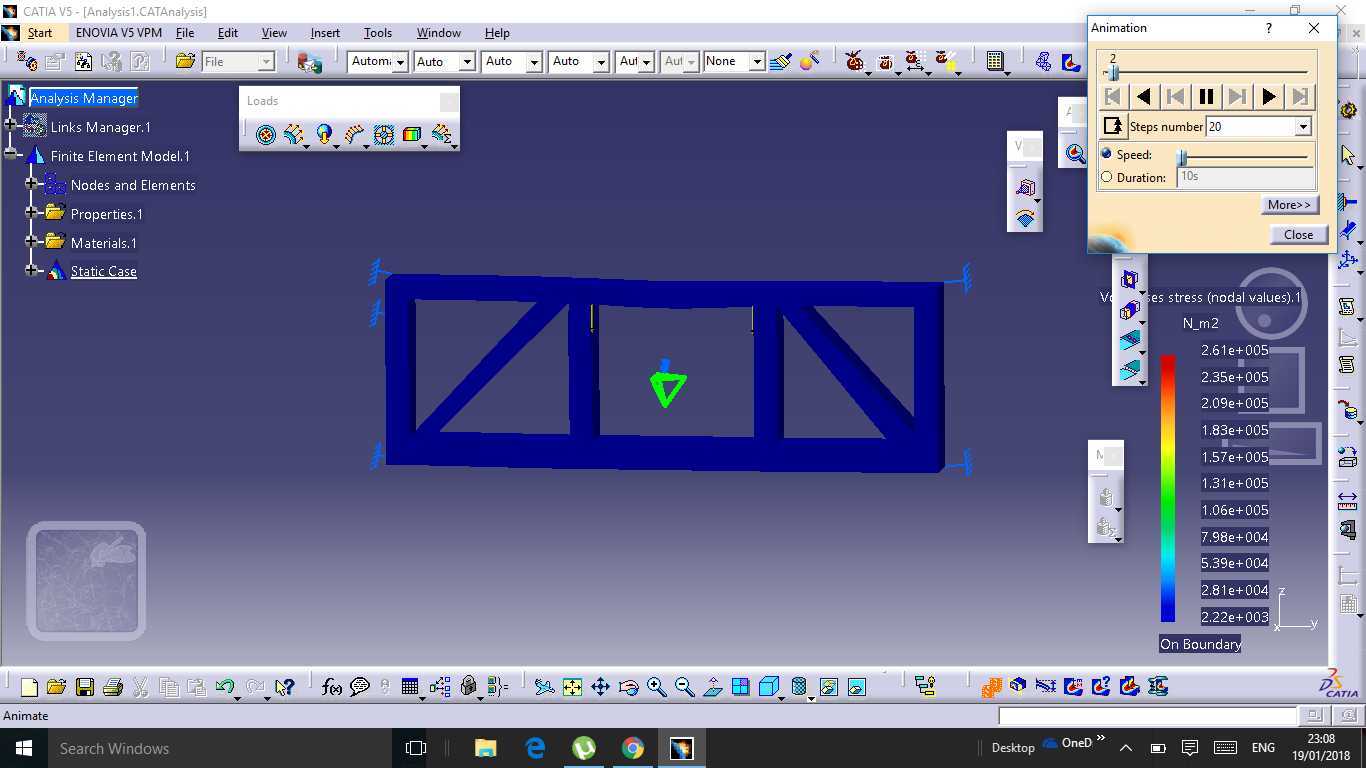

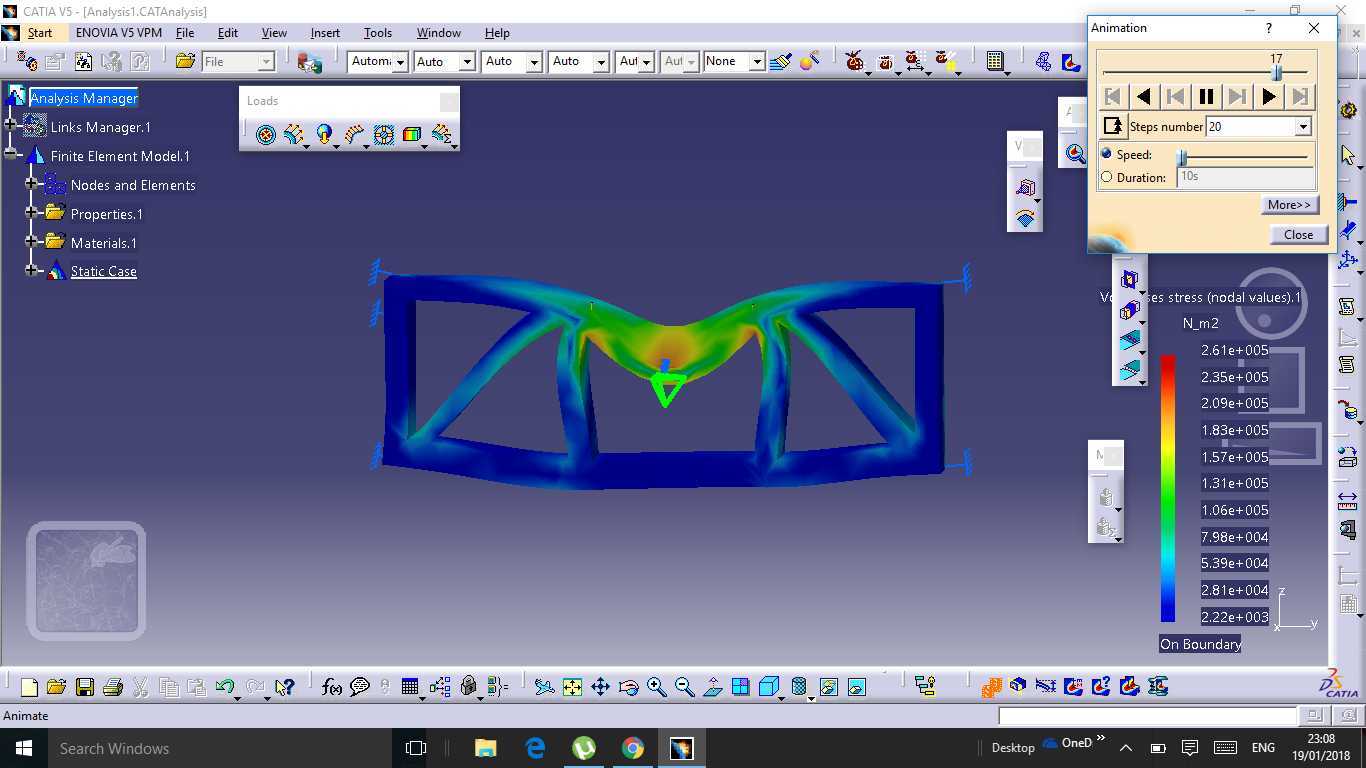

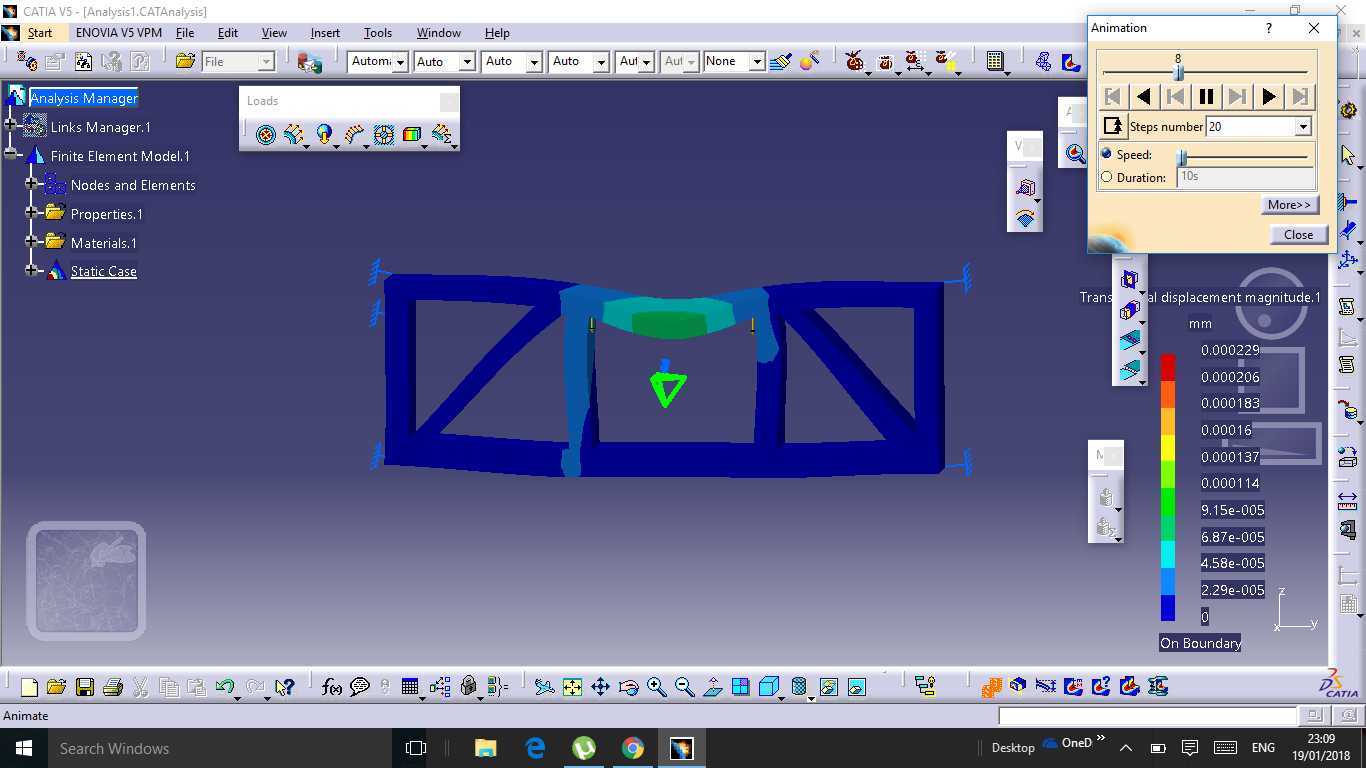

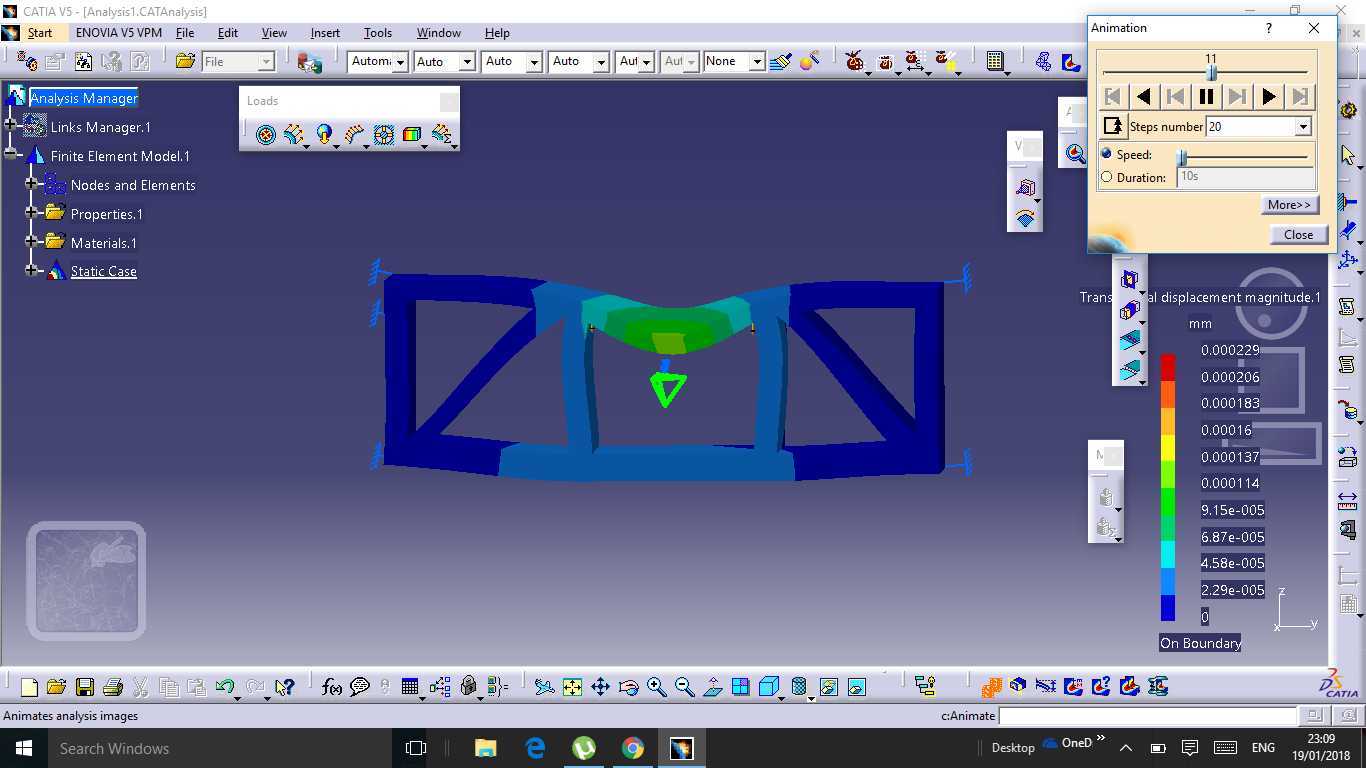

　　材料参数按照常用的Q235结构钢属性赋值，约束条件完全匹配实际安装状态，对两侧安装端面施加全自由度固定约束，在中部横梁区域施加对应额定载荷的均布力，求解完成后通过应力云图可以直观看到，构件的最大应力出现在斜撑与中部横梁的连接位置，整体变形量最大的区域集中在横梁中部，云图的色彩梯度清晰呈现了从高应力区到低应力区的过渡状态，动画帧可以逐帧展示载荷施加过程中构件的形变趋势，方便设计人员快速定位刚度薄弱的位置。

　　从实际工程应用角度看，这类前置的结构仿真分析可以大幅减少物理样机的试制次数，以往没有仿真手段的时候，需要制作不同斜撑布局的实物样件，通过加载试验反复测试调整，不仅耗费大量的型材、焊接工时，测试周期也往往长达数周，现在通过有限元分析可以在设计阶段快速迭代不同的斜撑角度、型材壁厚参数，对比不同方案下的最大应力、最大变形量数据，在保证结构强度、刚度满足工况要求的前提下，尽可能降低构件的整体重量，减少型材的使用量，控制生产制造成本。

　　需要注意的是，仿真分析的边界条件设置必须完全贴合实际安装场景，比如如果构件实际安装时是通过螺栓铰接而非完全刚性固定，约束条件就要对应调整为铰接约束，否则计算出来的应力、变形结果会和实际情况出现较大偏差，直接误导后续的结构优化方向。另外分析过程中还要结合构件的实际加工工艺考虑，比如焊接位置的残余应力会对局部强度产生影响，评估安全系数的时候要预留足够的余量，不能单纯按照理想材料属性计算的结果判定结构是否合格。对于需要承受交变载荷的使用场景，还要在静力学分析的基础上进一步做疲劳寿命校核，结合应力集中位置的应力幅值，核算构件的循环载荷耐受次数，避免长期运行过程中出现疲劳开裂问题。

　　从安装边界来看，这类桁架构件的两侧安装孔位需要和配套基座的孔位做到精准匹配，建模阶段就同步考虑安装时的操作空间，保证螺栓可以顺利穿入、拧紧工具可以正常操作，避免出现结构强度达标但现场无法顺利安装的问题。构件的整体外形尺寸要适配安装区域的空间限制，不能和周边的管线、其他设备部件产生运动干涉，尤其是形变状态下的最大外轮廓尺寸，要提前预留足够的安全间隙，防止加载变形后和周边部件发生剐蹭、碰撞。
