多轴齿轮组传动结构有限元分析模型

项目分类:齿轮 发布时间:2021-12-19 ID:463655
  • 多轴齿轮组传动结构有限元分析模型
  • 多轴齿轮组传动结构有限元分析模型
  • 多轴齿轮组传动结构有限元分析模型
  • 多轴齿轮组传动结构有限元分析模型
  • 多轴齿轮组传动结构有限元分析模型

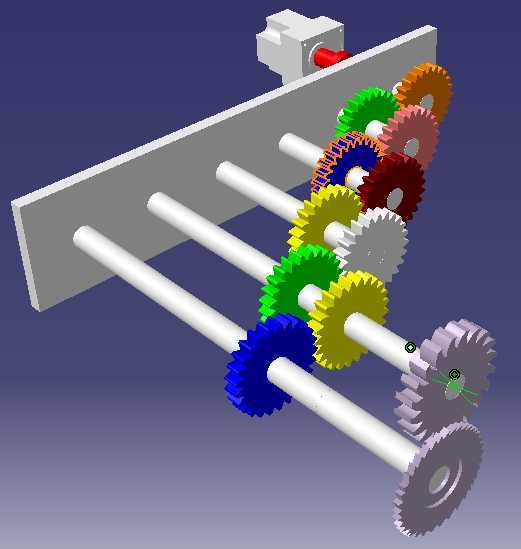

  这套多轴齿轮组结构,核心面向传动系统的力学性能验证场景搭建,可直接用于教学演示、传动方案预研阶段的受力校核环节,覆盖轻工输送设备、小型自动化生产线的动力分配单元常见工况。整套结构采用平行轴排布逻辑,六根平行安装轴沿安装板纵向依次错开布置,输入轴端直接对接动力输出部件,通过不同齿数、不同模数的齿轮依次啮合,实现单动力输入下的多轴不同转速输出,可同时为多个执行端提供匹配转速的扭矩输出,适配需要多工位同步动作的小型自动化设备动力分配需求。设计阶段优先考虑啮合受力的均匀性,每对啮合齿轮的中心距严格按照模数与齿数和的一半计算预留,轴系的支撑跨度根据齿轮安装位置做了对应调整,避免轴段受径向啮合力产生过大挠曲变形,影响齿轮啮合精度。

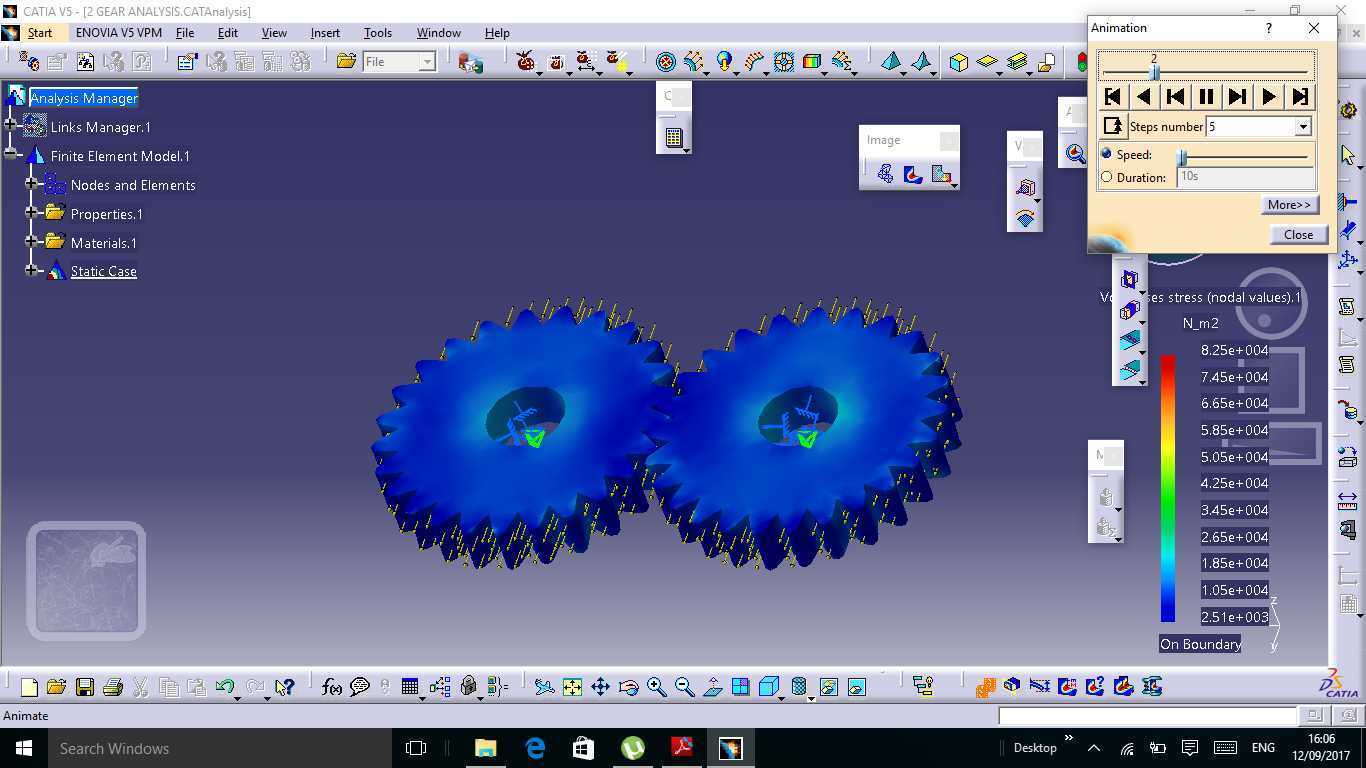

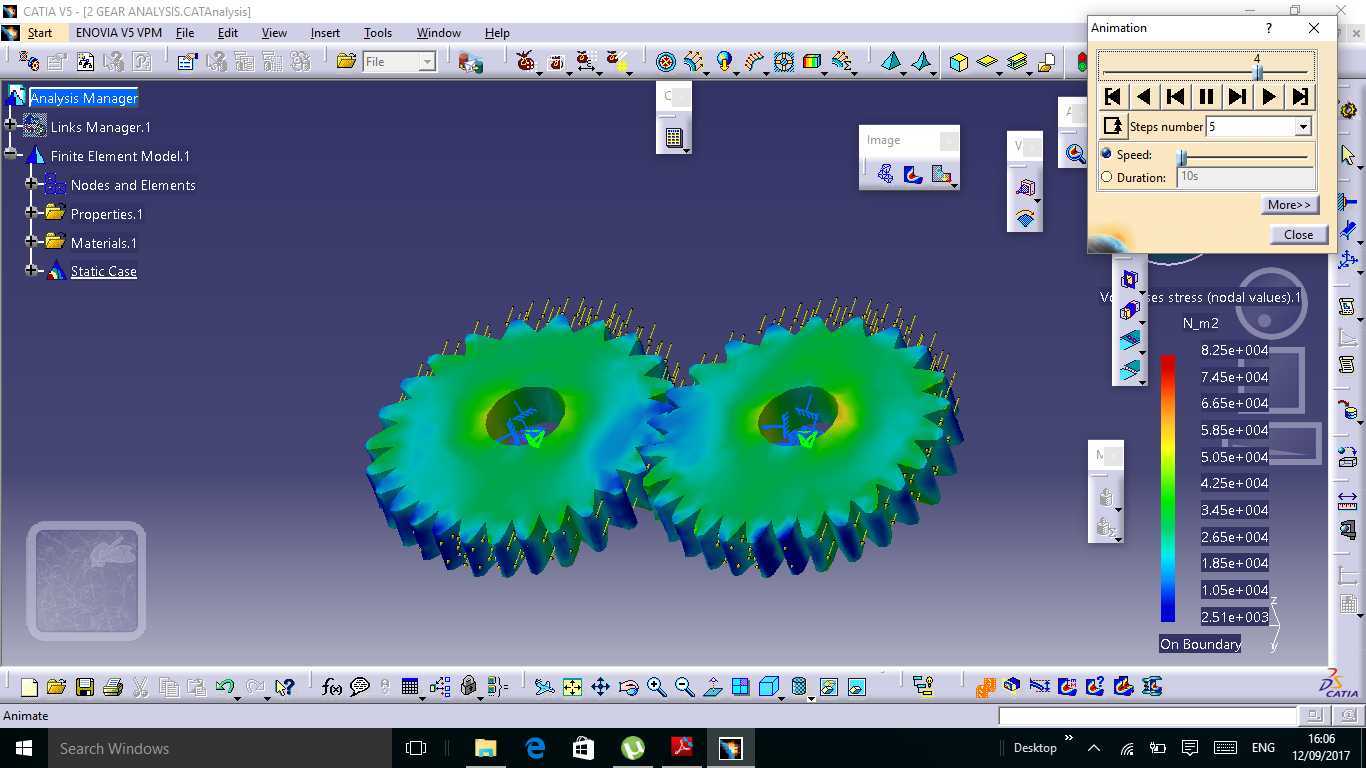

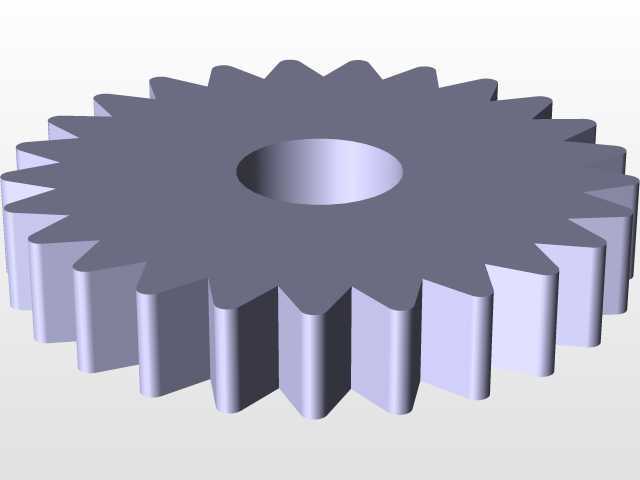

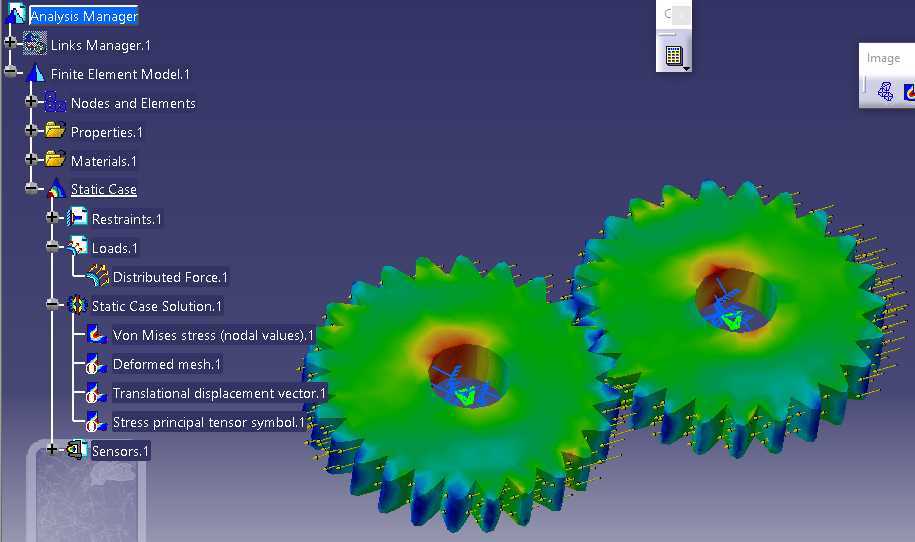

  安装板作为整套齿轮组的承载基准,采用平板式结构,所有轴的安装孔位同轴度公差按照IT7级精度预留,输入轴的安装凸台做了加厚处理,抵消动力输入时产生的轴向与径向窜动,保证动力输入的稳定性。不同颜色的齿轮对应不同的受力层级,从输入端开始,第一级啮合齿轮承受的扭矩最大,采用更大的齿宽设计来分散齿面接触应力,后续各级随着转速提升、扭矩降低,齿宽依次收窄,在保证强度的前提下尽可能降低整体结构重量与转动惯量,减少启停阶段的冲击载荷。有限元分析的核心观测点覆盖齿根弯曲应力、齿面接触应力、轴段挠曲变形量、安装板受力形变几个核心维度,建模时对齿轮轮齿做了适当简化但保留了完整齿形轮廓,保证网格划分时齿根位置的应力计算精度,

  轴与齿轮的配合面按照绑定接触设置,啮合齿面设置为摩擦接触,摩擦系数取钢质齿轮干摩擦工况的常规数值,可直接导入对应分析模块完成静力学、模态分析的前处理设置。整套结构的安装边界清晰,安装板上预留的固定孔位可直接与设备机架通过螺栓连接,输入轴的轴伸尺寸按照常规动力输出端的配合尺寸设计,可直接对接伺服电机、小型减速电机的输出轴,不需要额外做转接件设计。各输出轴的轴端预留了键槽安装位,可根据实际负载需求安装同步带轮、链轮或者直接连接执行辊轴,适配不同设备的动力输出需求。设计过程中规避了齿轮啮合的根切问题,所有齿轮的齿数选择都满足不根切的最小齿数要求,变位系数根据实际中心距做了微调,保证啮合侧隙处于合理区间,既不会因为侧隙过大产生传动回差,

  也不会因为侧隙过小导致运转卡滞、齿面异常磨损。轴系的轴向定位采用轴肩与卡簧配合的方式,每个齿轮的安装位置都有对应的轴肩做轴向定位,另一端用孔用卡簧锁紧,避免运转过程中齿轮产生轴向窜动导致啮合错位。从实际应用角度看,这套结构可直接作为小型多工位输送线、多轴钻孔动力头、包装机械的送料动力单元的原型结构,通过调整齿轮齿数配比可快速改变各输出轴的转速比,适配不同的生产节拍需求。有限元分析环节可模拟不同负载下各部件的应力分布,提前识别应力集中位置,比如齿根过渡位置、轴肩变径位置、安装板的螺栓孔周边,在实际加工前就对薄弱位置做加强处理,减少后期样机测试阶段的失效风险。整套结构的外形尺寸控制在常规小型动力单元的安装范围内,安装板的长宽尺寸适配多数小型设备的机架安装空间,轴系的外伸长度可根据实际安装需求做调整,不会与周边其他部件产生运动干涉。建模时所有配合面都做了公差预留,齿轮与轴的配合采用基孔制过渡配合,保证装配时的同轴度,同时方便后期维护拆卸。
