适配国产微型车床的导轨加长结构件

　　在小型零件加工、个人DIY工坊、职业院校实训教学场景中，国产2英寸规格微型车床的应用普及率极高，这类设备占地空间小、操作门槛低，能够完成有色金属、工程塑料等软质材料的车削、端面加工、简易螺纹切削等工序，但原厂标配的导轨行程普遍较短，面对长度超出原厂加工范围的细长轴类、杆类零件时，往往会出现刀架行程不足、工件伸出过长振颤的问题，无法满足小尺寸长工件的加工需求，导轨加长件就是针对这一实际痛点设计的配套改造结构件。

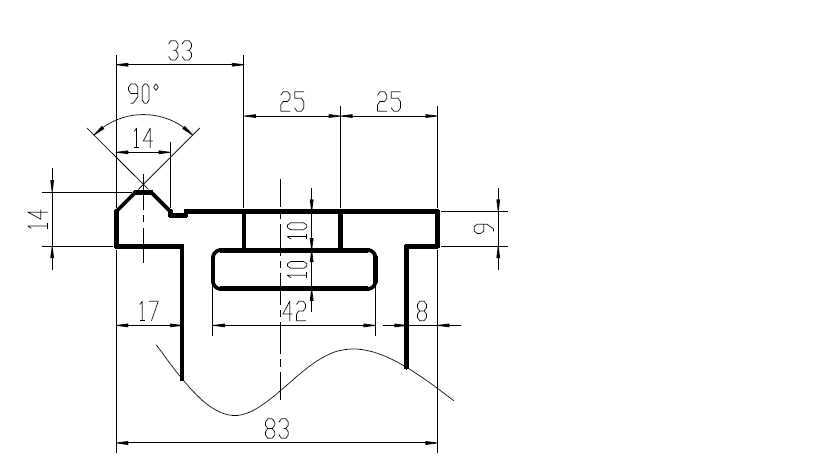

　　从实际安装适配逻辑来看，这款加长导轨件的对接基准完全匹配原厂导轨的截面轮廓，安装结合面采用与原厂导轨一致的梯形卡合结构，安装时无需对车床床身进行二次铣削、钻孔等破坏性改造，只需将原厂导轨端部的限位挡块拆除，对齐结合面的定位销孔后，通过配套的内六角螺栓完成锁紧固定即可，安装后导轨的导向面与原厂导轨保持同一平面度公差，整体拼接后的导轨直线度可控制在0.02mm每百米范围内，不会出现拼接段卡顿、刀架运行顿挫的问题。

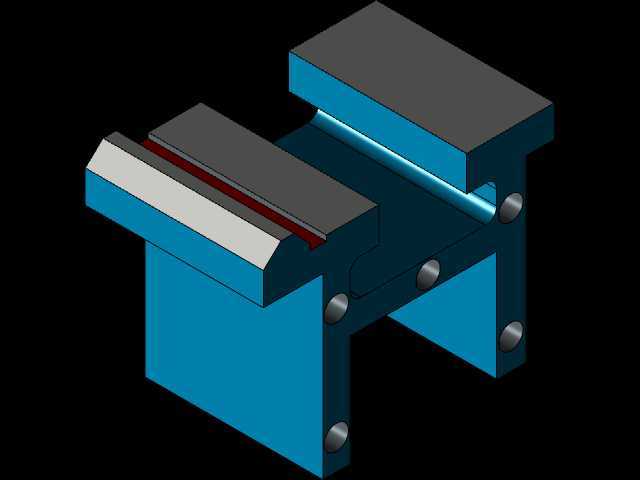

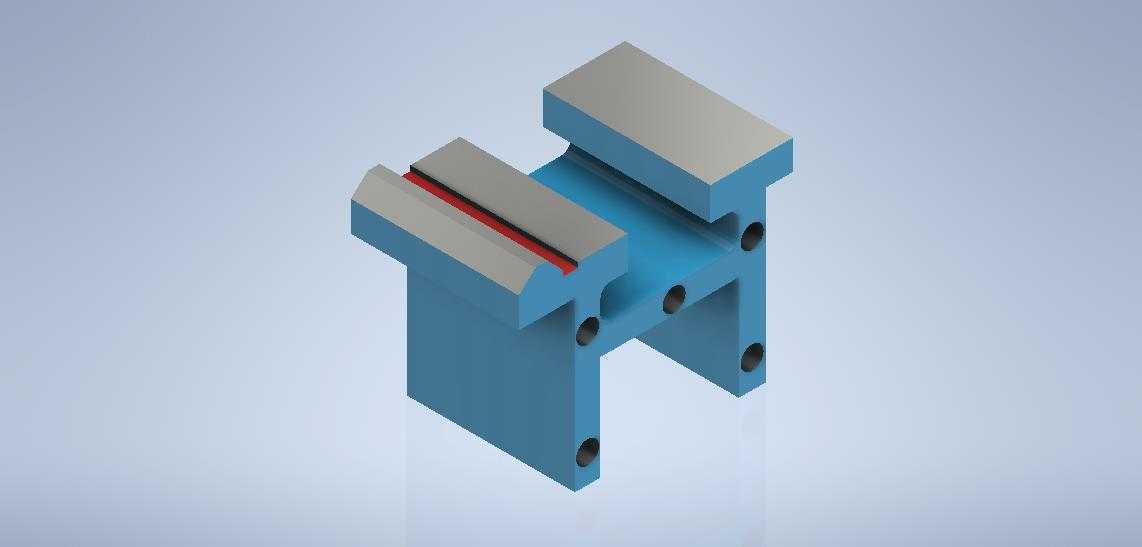

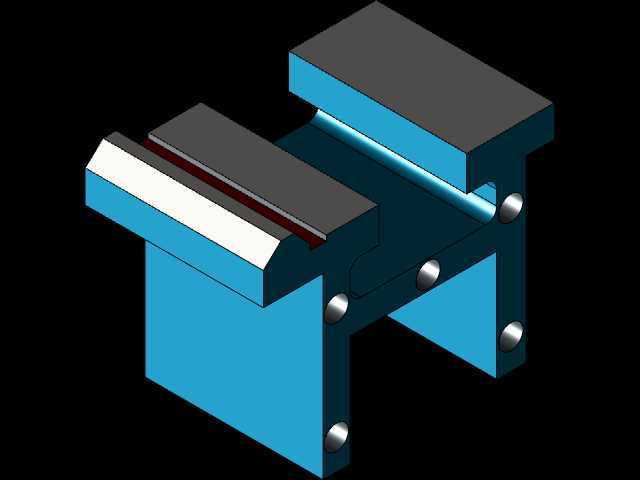

　　结构设计层面，加长件主体采用与原厂床身一致的铸铁材质，导向面经过高频淬火处理，表面硬度达到HRC45-50，能够承受刀架往复运行的长期磨损，主体的支撑筋板采用箱型结构设计，在控制整体重量的同时保证足够的结构刚性，避免加长段在刀架承载切削力时出现下挠变形；加长段上预留的多组安装孔位，既可以用于拼接时的螺栓锁紧，也可以根据实际加工需求安装额外的跟刀架、中心架支撑座，适配不同长度工件的加工支撑需求。

　　功能特性上，这款导轨加长件采用参数化设计逻辑，基础款为2英寸标准加长段，使用者可以根据自身的加工行程需求，对加长段的轴向长度进行拉伸调整，不需要重新绘制整体结构，只需修改长度方向的参数即可生成不同行程的加长段模型，适配不同加工场景的行程需求；导轨上的红色嵌条为可拆卸的耐磨刮屑条，能够在刀架往复移动时刮除导轨面附着的切屑、切削液残留，避免硬质切屑划伤导轨导向面，延长导轨的使用寿命。

　　从安装边界尺寸来看，加长件的整体宽度、高度与原厂导轨完全一致，安装后不会超出车床原有床身的外围轮廓，不会与车床的主轴箱、进给手轮、尾座等原有部件产生运动干涉，尾座可以顺畅地从原厂导轨段移动到加长导轨段，全程无卡滞；加长段的端部预留了标准的限位挡块安装孔，使用者可以根据自身常用的加工行程范围，调整限位挡块的位置，避免刀架超程运行造成碰撞损坏。

　　实际加工应用中，加装该加长导轨后，微型车床的有效加工行程可以根据加长段的长度拓展2-4倍，能够满足小型细长轴、模型拉杆、定制长螺栓等零件的加工需求，不需要额外采购大规格车床，大幅降低了小型加工场景的设备投入成本；同时加长段的导轨润滑脂槽与原厂导轨的油路连通，日常维护时只需按照原厂润滑周期加注润滑脂即可，不需要额外设计独立的润滑回路，维护成本与原厂设备保持一致。

　　在三维建模过程中，该结构件的所有配合尺寸均按照国产主流微型车床的实测导轨参数绘制，卡合面的公差带采用H7/g6的间隙配合，既保证安装时的拼接顺畅，又不会出现配合间隙过大导致的导向精度下降问题；所有安装孔位的位置度公差控制在0.01mm范围内，确保安装时螺栓可以顺畅穿入，不需要额外铰孔修正。对于需要对微型车床进行行程改造的从业者来说，该模型可以直接作为改造设计的参考基础，根据自身设备的实际测量尺寸微调参数后，即可直接用于加工生产，大幅缩短改造设计的周期。
