自启动车床用简易三爪卡盘结构

　　在小型仪表车床、自启动台式车床的日常加工场景里，这类简易卡盘常被用于小直径棒料、轴类零件的快速装夹作业，相比标准三爪卡盘，它的结构做了大幅简化，更适配小批量修配、教学实训、简易零件加工的低负荷工况，不需要复杂的伞齿轮传动结构，靠手动拨盘带动卡爪沿径向槽滑动就能实现工件的夹紧与松开，操作门槛低，日常维护也不需要拆解复杂的内部传动副，车间里的操作工简单培训就能上手使用。

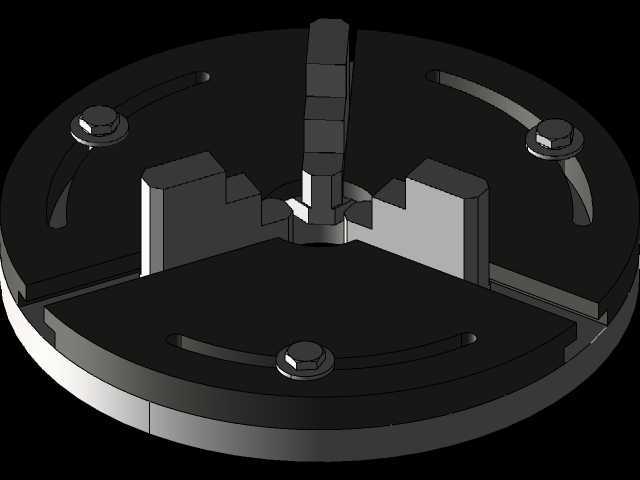

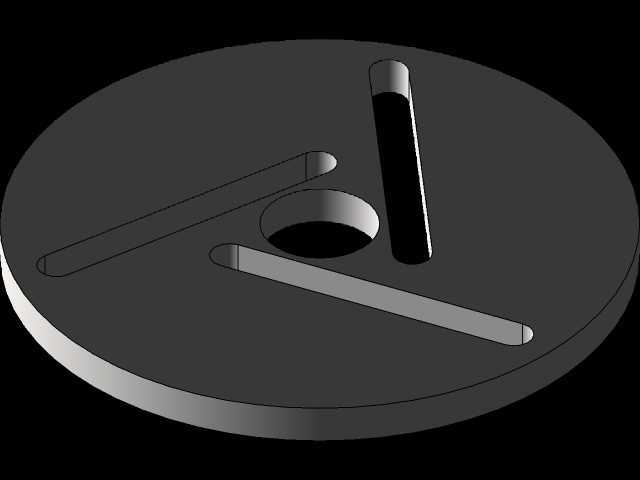

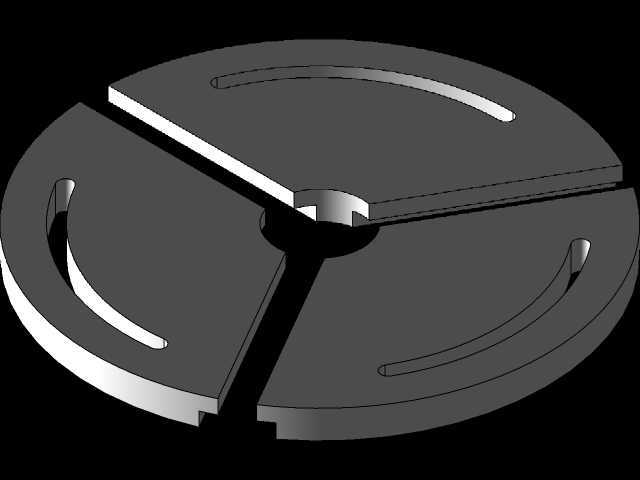

　　从结构设计逻辑来看，整个卡盘的基体采用圆盘式布局，盘体上开了三道沿圆周均布的径向通槽，槽的截面做了梯形限位设计，卡爪的底部和槽型做了匹配的凸台结构，装在槽内的卡爪不会因为夹紧时的反作用力脱出盘体，盘体中心预留了通孔，方便长棒料从主轴后端穿入加工，适配常规小规格车床的主轴通孔尺寸，不需要额外加装过渡套就能适配常见的棒料送料场景。盘体上的弧形槽是用来穿装锁紧螺栓的，当卡爪移动到适配工件直径的位置后，拧紧弧形槽内的螺栓就能把卡爪的位置锁死，避免加工过程中卡爪受切削力移位，这种设计没有采用传统卡盘的平面螺纹传动，省去了大螺距平面螺纹的加工工序，制造成本更低，对于小规格车床的低转速、小吃刀量加工场景完全够用，不会出现夹紧力不足的问题。

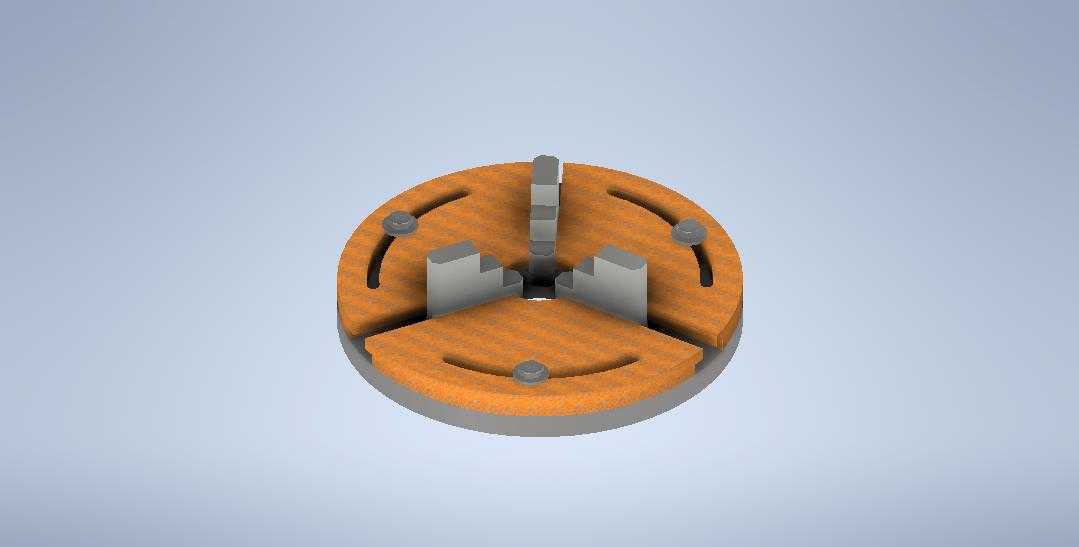

　　卡爪的夹持面做了阶梯式设计，不同阶梯对应不同直径范围的工件夹持，小直径工位靠近盘体中心，大直径工位靠近盘体外缘，三个卡爪的阶梯面做了同相位加工，保证夹持不同直径工件时都能让工件轴线和卡盘回转轴线重合，减少装夹后的找正时间。盘体底部的连接止口是按照常见小型车床的主轴前端连接尺寸设计的，安装时直接和主轴端的法兰止口配合，用螺栓穿过盘体周边的安装孔就能完成固定，安装边界和常规小卡盘完全兼容，不需要对车床主轴端做任何改造，替换原有老旧卡盘时可以直接换装，不需要额外加工转接零件。

　　实际使用中，这类简易卡盘的夹紧行程比标准卡盘短，更适合夹持直径变化范围不大的批量小零件，比如小铜轴、塑料接头、铝制小销钉这类零件，装夹时只需要松开三个锁紧螺栓，把卡爪推到贴住工件外圆的位置再逐一锁紧螺栓就能完成装夹，相比需要用卡盘扳手拧多圈的标准卡盘，装夹速度更快，在小零件的快速加工场景里能有效减少装夹辅助时间。因为没有复杂的内部传动零件，切削产生的铁屑即使掉进盘体的槽内，只需要在下班前用毛刷扫出即可，不会像标准卡盘那样铁屑卡进平面螺纹缝隙后导致卡爪滑动卡滞，日常维护的工作量非常小，适合加工环境相对简单的维修车间、学校实训车间、小型五金加工门店使用。

　　设计时特意控制了盘体的整体厚度，避免卡盘悬伸过长导致主轴端的悬臂负载过大，影响主轴的回转精度和轴承使用寿命，盘体的外圆做了倒角处理，避免高速回转时边缘的锐边带来安全隐患，卡爪的顶部也做了圆角过渡，装夹工件时不会刮伤工件的已加工表面。三个卡爪的重量做了等重配平，保证卡盘在最高允许转速下回转时不会出现过大的离心振动，加工时的工件表面粗糙度能满足常规小零件的加工要求，不需要额外加装平衡块。弧形槽的长度覆盖了卡爪的全行程范围，在最小夹持直径到最大夹持直径的整个区间内，锁紧螺栓都能在槽内自由移动到对应位置完成锁紧，不会出现行程末端无法锁紧的问题。

　　在加工一些薄壁小零件时，这种手动锁紧的卡盘还能方便操作工控制夹紧力，不会像气动卡盘或者带传动增力的卡盘那样因为夹紧力过大夹变形薄壁工件，操作工可以根据工件的材质和壁厚手动调整每个螺栓的锁紧力度，对于壁厚不足1毫米的薄壁铜套、铝套类零件，能有效减少装夹变形导致的零件报废问题。盘体的材质采用常规铸铁制造，减震性能比钢制盘体更好，加工时的切削振动能被盘体吸收一部分，提升加工时的稳定性，卡爪采用45号钢淬火处理，夹持面的硬度足够，长期使用不会因为夹持工件出现明显的磨损凹陷，保持夹持精度的寿命能满足小型加工场景的使用需求。
