引擎与鼓风机组合式动力送风装置

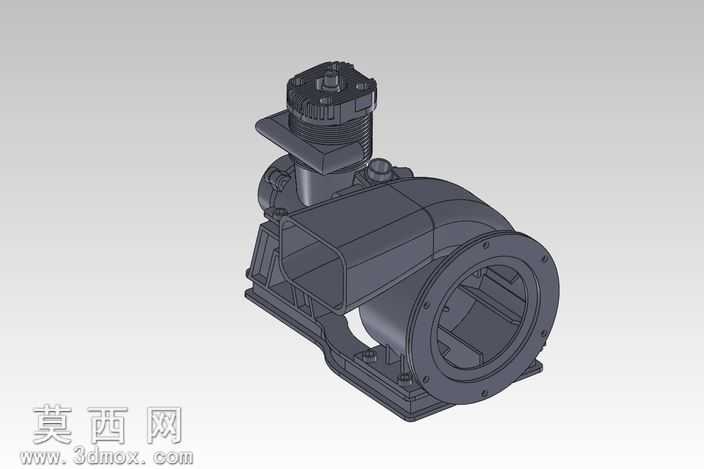

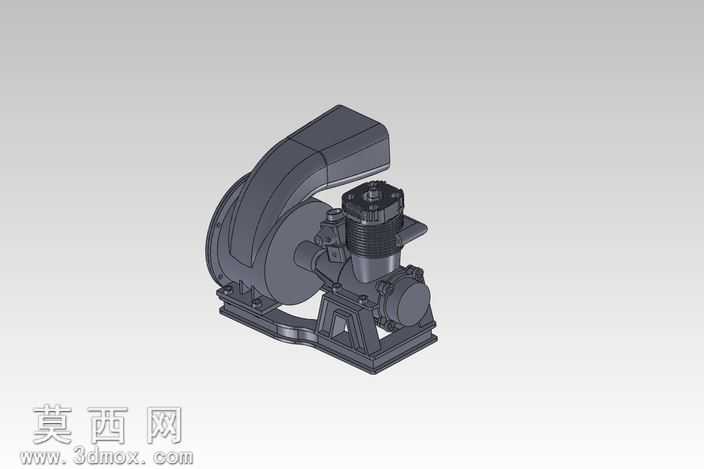

本模型采用SolidWorks完成全参数化三维建模，整体围绕引擎与离心式鼓风机的集成式结构展开设计，建模过程中严格遵循机械装配的公差配合逻辑，对每一处连接结构都做了贴合实际生产的细节还原。首先针对动力端的引擎部分，建模时还原了缸体的散热鳍片结构、顶部气门组件、侧置油路接口以及底部安装基座的加强筋结构，缸体外壁采用哑光铸铁材质参数设置，散热鳍片做了等距阵列处理，保证每一片鳍片的厚度、间距都符合小型内燃机的实际设计规范，基座部分预留了与鼓风机壳体对接的定位孔位，装配时采用同轴心配合与面重合配合，保证动力输出轴与鼓风机叶轮的同轴度误差控制在建模允许的合理范围内。鼓风机部分采用前倾式离心叶轮结构，蜗壳流道做了顺滑的曲面放样处理，从进风口到出风口的流道截面按照流体输送的渐变逻辑设计，避免出现直角拐点影响送风效率，蜗壳外壁做了加厚处理，出风口设置了法兰连接结构，方便后续对接送风管路，叶轮部分与引擎输出轴采用键连接配合，建模时还原了键槽的细节结构。整体装配完成后对所有外露的紧固件都做了简化还原，包括缸体固定螺栓、基座连接螺栓、蜗壳拼接螺栓等，材质分配上区分了铸铁缸体、冲压钢蜗壳、铝合金叶轮、橡胶密封垫等不同部件的质感，渲染时采用工作室均匀布光，清晰展现各部件的结构层次与装配关系。设计思路上围绕小型移动式送风设备的需求，将动力单元与送风单元集成在同一个安装底座上，底座采用框架式加强结构，既减轻整体重量又保证结构强度，兼顾了设备的便携性与运行稳定性，可作为小型气动设备、临时通风场景的动力送风单元参考设计，模型所有特征均保留建模历史，可根据实际需求调整缸径、叶轮直径、蜗壳流道尺寸等参数，适配不同的风量风压输出需求。
