圆柱凸轮传动机构三维结构设计

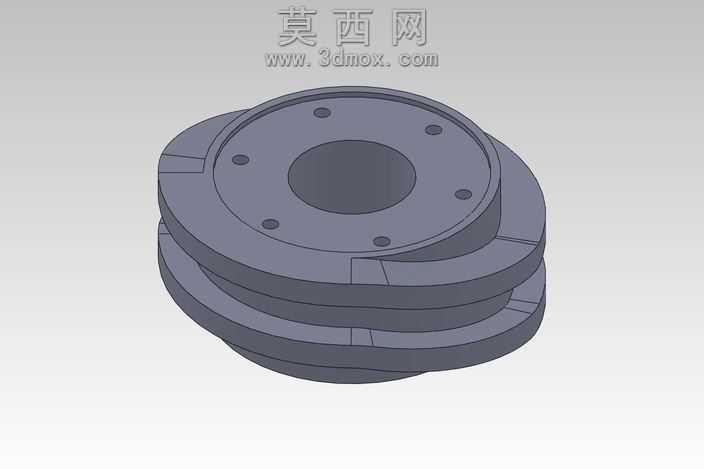

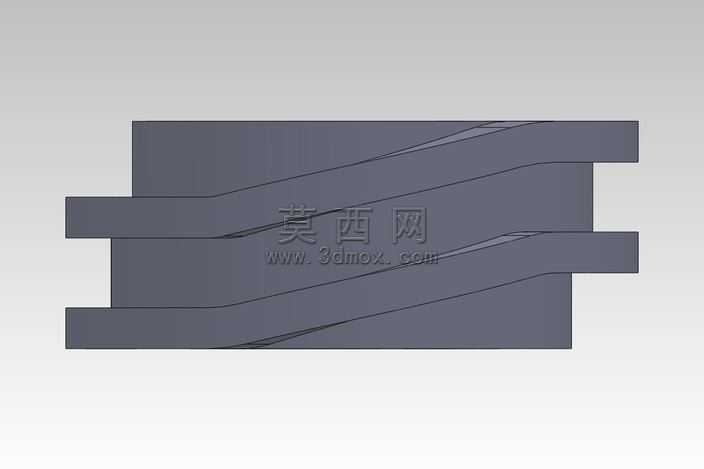

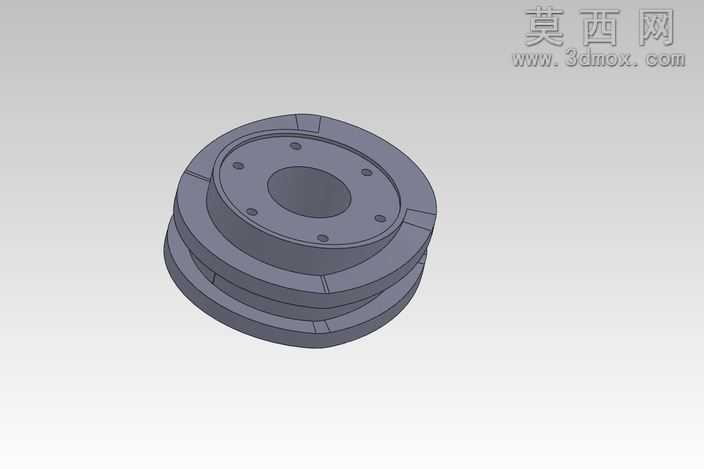

本圆柱凸轮模型采用三维参数化建模方式完成整体结构构建，建模过程中首先以圆柱基体为核心基准，通过拉伸凸台命令生成凸轮的主体圆柱轮廓，确保基体的同轴度与圆柱度公差符合机械设计规范。针对圆柱表面的曲线沟槽结构，建模时先通过投影曲线命令将预设的运动规律曲线映射到圆柱外表面，再采用扫描切除特征生成连续平滑的沟槽轨道，沟槽的截面尺寸经过反复校核，保证与配套从动件的接触间隙处于合理范围，避免运动过程中出现卡滞或间隙过大的传动误差。模型的多段平行凸台结构采用对称阵列方式生成，每一段凸台的轴向位置、径向尺寸都经过参数化约束，确保各段结构的相对位置精度，凸台与圆柱基体的衔接处做了等半径圆角过渡处理，既消除了建模过程中的尖锐棱角，也符合实际机械加工的工艺要求，避免应力集中问题。材质设置上整体赋予合金结构钢材质，通过调整材质的粗糙度、金属反光度参数，还原金属构件的真实质感，渲染阶段采用柔和的环境光搭配定向补光，清晰展现沟槽的曲线走向与各段凸台的层级结构，方便观察凸轮的运动轨迹特征。设计思路围绕圆柱凸轮的核心运动转换功能展开，这类构件可以将输入的连续回转运动转换为从动件的往复直线运动或者往复摆动，建模时特意保留了沟槽的完整曲线形态，曲线的升程、回程段过渡平滑，没有突变的曲率拐点，能够保证从动件运动过程中的速度与加速度变化平稳，减少刚性冲击与柔性冲击，适配中低速自动化传动场景的使用需求。模型的所有特征均保留完整的参数化建模历史，方便后续根据实际传动需求调整沟槽的导程、升程量、圆柱直径等核心参数，快速适配不同的传动行程与负载要求，整体结构简洁规整，没有冗余的几何特征，既可以作为机械原理教学的演示模型，也可以作为自动化设备传动机构设计的参考原型，帮助设计人员快速理解圆柱凸轮的结构特点与运动逻辑，缩短同类机构的开发设计周期。
