一升装饮用塑料水瓶外观结构三维设计

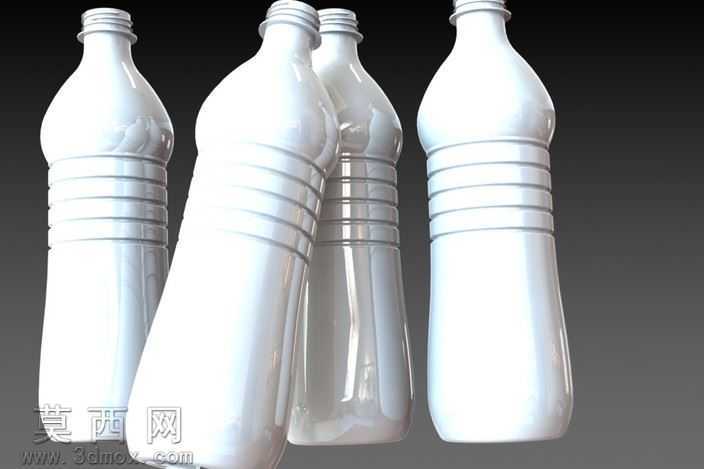

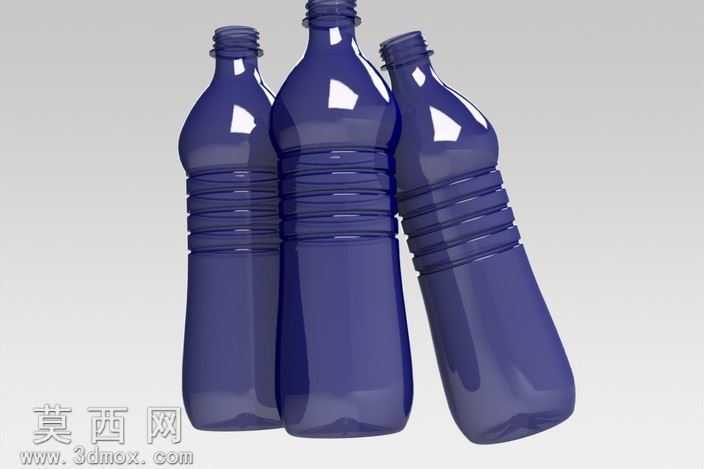

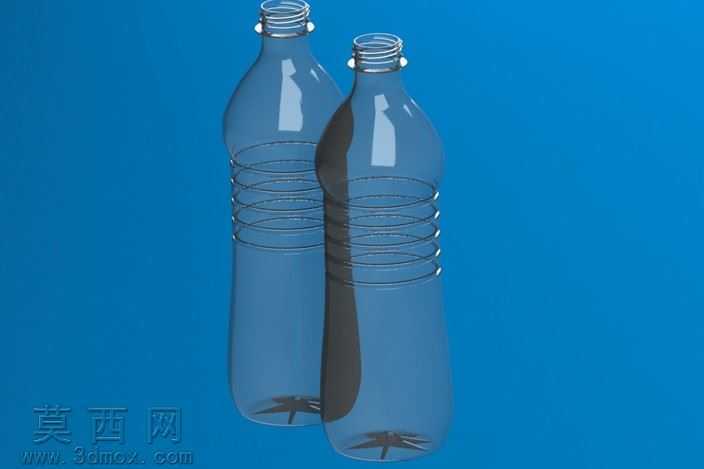

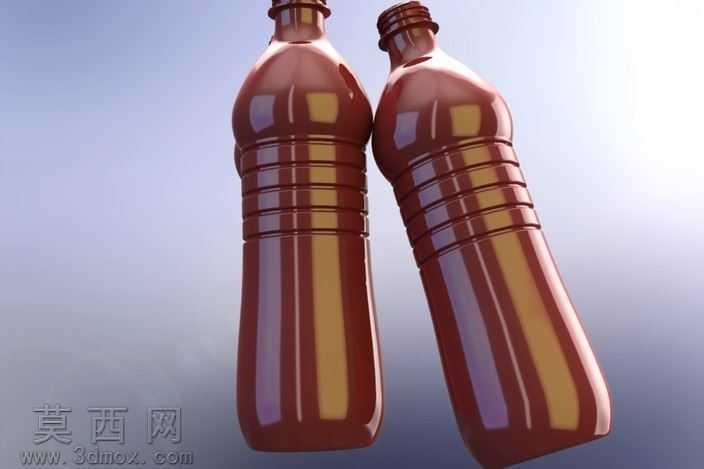

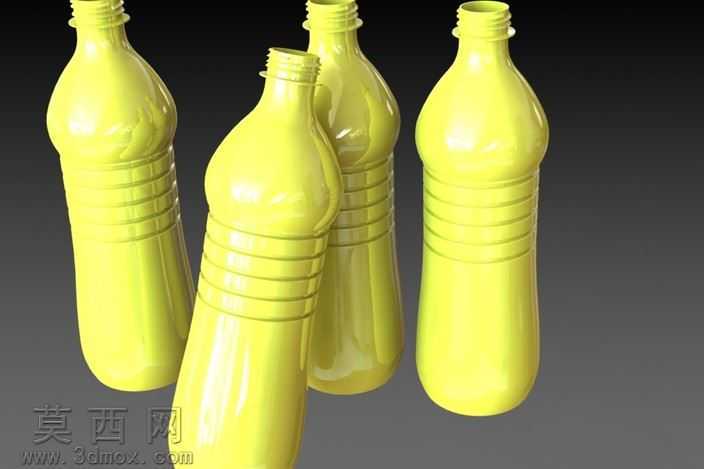

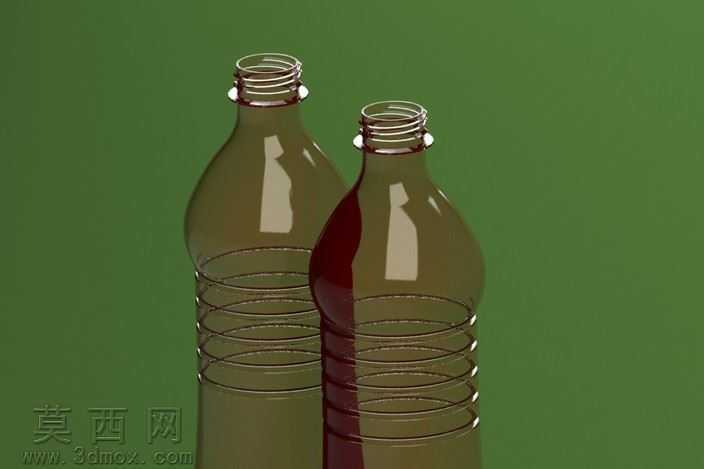

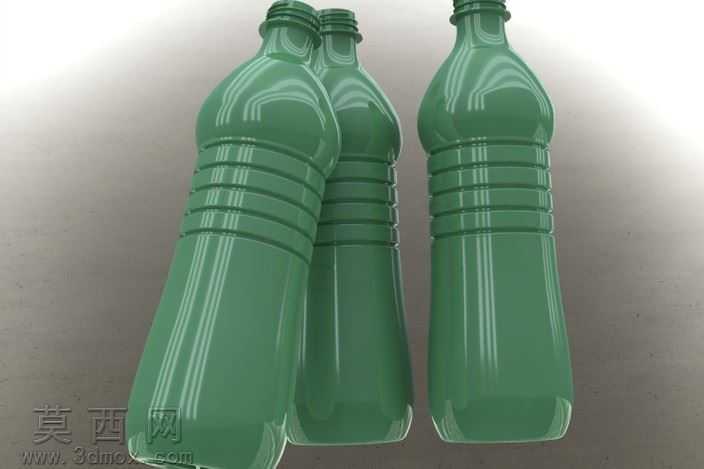

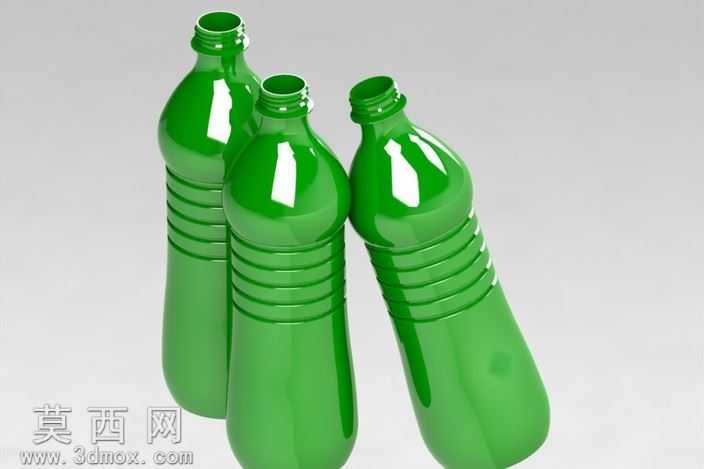

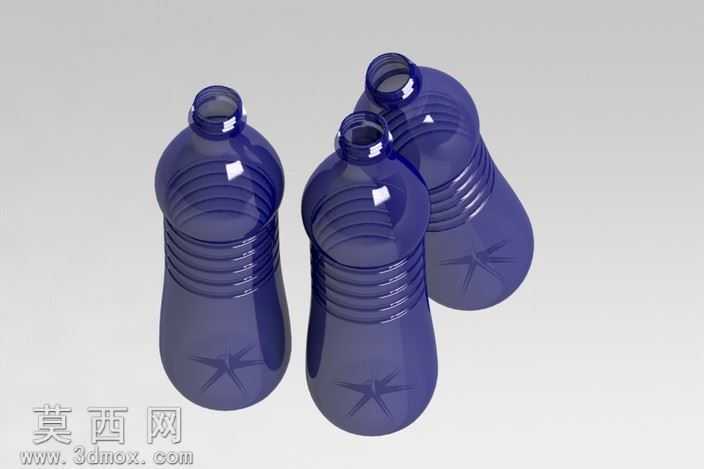

本作品为1升容量饮用塑料水瓶的三维建模设计，整体围绕民用瓶装饮用水的实际使用需求与生产工艺要求展开设计。建模阶段采用参数化建模逻辑，首先绘制瓶身纵向轮廓样条曲线，通过回转命令生成瓶身基础曲面，精准还原日常瓶装水的流畅收腰造型，瓶肩位置采用平缓过渡的弧面设计，既避免应力集中导致的灌装变形问题，也能提升握持时的贴合手感。瓶身中部设计有多道环形防滑凹槽，建模时通过等距偏移曲面与环形阵列命令完成结构制作，该结构既可以提升瓶身的径向抗挤压强度，减少运输堆叠过程中的瓶身凹陷变形问题，也能在用户握持时增加摩擦力，避免沾水后打滑脱手。瓶口位置严格遵循通用瓶装水螺纹标准制作，采用梯形密封螺纹结构，建模时精准还原螺纹的导程、牙型角度与密封端面尺寸，可直接匹配常规瓶装水的防盗瓶盖结构，满足工业化灌装生产的装配精度要求。瓶底采用五瓣式内凹底结构设计，通过曲面缝合与加厚命令生成实体结构，该结构既可以提升瓶底的站立稳定性，避免灌装后瓶底鼓胀导致的放置歪斜问题，也能在吹塑生产过程中优化料流分布，减少瓶底位置的料厚不均缺陷。材质渲染阶段，瓶身主体采用半透明食品级PET材质参数，调整材质的折射度、粗糙度与透光率，还原塑料水瓶通透柔和的视觉效果，同时添加轻微的冷色调基础色，贴合常规饮用水包装的视觉认知。整体建模过程严格控制曲面曲率连续性，所有过渡位置均采用G2连续曲面处理，避免出现锐边、褶皱等建模缺陷，模型结构完整可编辑，既可以用于包装结构设计的教学演示，也可作为瓶装水包装方案验证、吹塑模具设计的参考基础模型，还原了民用塑料水瓶从外观造型到功能结构的完整设计逻辑。
