G73规格6x3.5mm贴片式触按微动开关

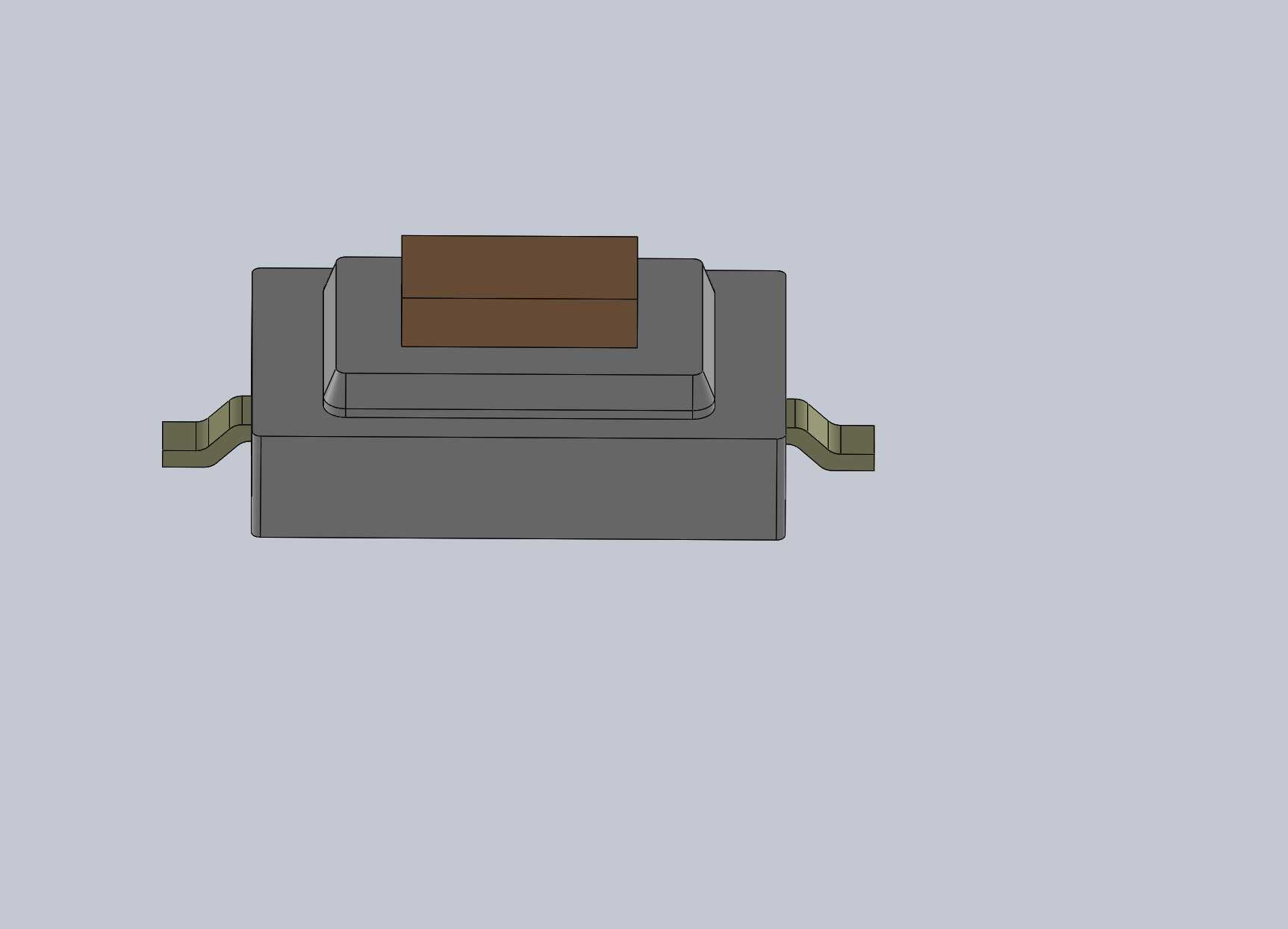

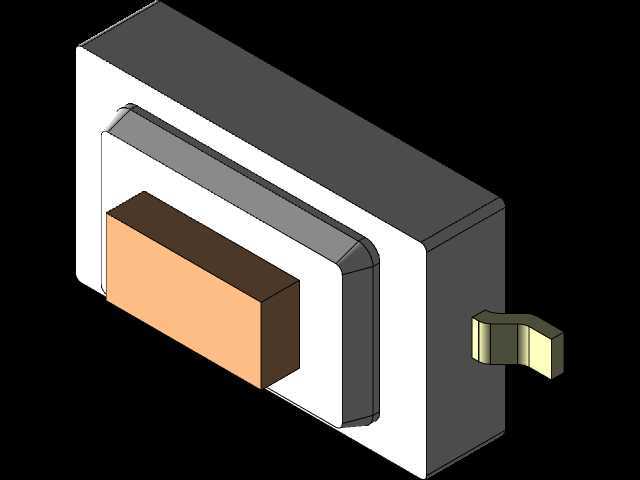

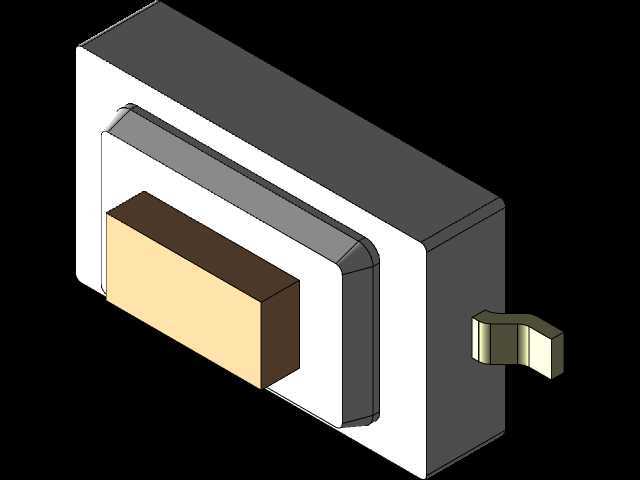

　　在消费电子、小型工控终端、便携检测设备的板级电路设计中，这类小尺寸贴片触按开关是人机交互回路里最基础也最考验选型精度的元件，很多刚接触板级结构设计的工程师容易忽略这类小元件的安装边界，最后在SMT回流焊工序或者整机组装阶段出现干涉、按键手感异常的问题。这款贴片式微动开关采用表贴封装设计，两侧的焊端直接与PCB表层焊盘贴合，不需要在电路板上开设插装通孔，能够大幅节省PCB的布线空间，尤其适合高密度布板的便携类设备，比如手持测温仪、迷你蓝牙外设、小型工控操作面板这类对内部空间利用率要求极高的产品场景。从结构设计逻辑来看，这款开关的核心触发结构采用弹性接触桥设计，按键下压行程控制在0.25mm左右，触发压力维持在160gf上下，

　　既不会因为压力过小导致运输过程中误触发，也不会因为压力过大造成操作时的生硬感，日常操作时的反馈清脆，能够给操作者明确的触发确认感。外形尺寸上，开关本体的长宽控制在6mm与3.5mm的规格，本体高度不含按键帽的状态下为2.5mm，按键帽高出本体表面1mm，整机组装时需要在外壳对应的按键位置预留0.3mm的活动间隙，避免外壳压到按键帽导致常通故障。安装边界方面，两侧的表贴焊端各伸出本体0.8mm，焊盘设计时需要按照IPC-7351B的表贴元件焊盘规范，在焊端外侧预留0.4mm的焊盘外延长度，保证回流焊时的焊锡浸润量足够，避免出现虚焊、立碑的SMT工艺缺陷。开关的按键帽采用阶梯式限位结构，下压到最大行程时会被本体的上沿结构挡住，

　　不会因为操作者按压力度过大导致内部弹性片发生塑性变形，正常工况下的机械寿命能够达到10万次以上，完全满足消费类电子3-5年的使用周期要求。在实际选型应用中，这类开关常被用在设备的电源触发、功能复位、模式切换这类低电压小电流的信号回路中，额定负载一般为12V 50mA，不能直接接入强电控制回路，这点是结构设计转电气选型时需要特别注意的边界条件。建模过程中需要重点还原开关本体的拔模斜度、焊端的弯折弧度以及按键帽与本体的配合间隙，不能把按键和本体建为一体结构，否则在做整机组装干涉检查时，无法模拟按键下压过程中的空间占用情况，容易出现结构设计失误。另外开关底部与PCB接触的平面平面度控制在0.05mm以内，

　　SMT贴片时不需要额外增加点胶工序，依靠焊锡的表面张力就能够保证贴装平整度，对于批量生产的产品来说，能够有效减少工序步骤，降低生产制造成本。很多工程师在做结构堆叠时，容易把开关的高度算错，把按键帽的高度算进本体高度里，导致外壳的按键孔位置下沉，组装后按键一直处于被按压的状态，出现设备上电后自动触发、无法正常待机的问题，建模时需要单独拆分按键零件，明确标注不同状态下的高度尺寸，给后续的结构设计提供准确的参考依据。这类小尺寸贴片开关相比传统的插装轻触开关，在自动化SMT产线上的贴装效率更高，不需要额外的波峰焊工序，能够适配高速贴片机的吸嘴取料要求，本体顶部的平面平整，吸嘴取料时不会出现漏气偏移的问题，批量生产的良率能够稳定控制在99.5%以上。在做三防处理的产品中应用时，还可以在开关周边增加一圈防水胶圈的安装槽，配合外壳的凸筋结构实现IP65级别的防护，不过需要注意胶圈的压缩量控制在0.2mm左右，避免压缩量过大导致按键卡滞无法回弹。
