扁钢平行归档专用夹持锉削工装

　　在机械加工车间的小件规整、锉修工序里，这类针对扁钢类工件设计的夹持工装，主要解决窄长扁钢件平行归档、批量锉修时的装夹定位难题。日常生产中，2.5mm厚度、75mm宽度规格的扁钢是设备垫片、导轨镶条、定位挡片类零件的常用坯料，这类坯料在切割下料后，边缘往往存在飞边、毛刺、切割斜度，需要通过锉修保证端面与侧面的垂直度，以及同批次零件的尺寸一致性，以往采用普通台钳装夹时，窄长扁钢容易出现装夹歪斜、伸出长度过长导致锉削时振颤，同批次零件逐一装夹找正的辅助时间占比过高，且很难保证所有零件的锉修基准统一，归档堆叠时容易出现错位、间隙不均的问题。

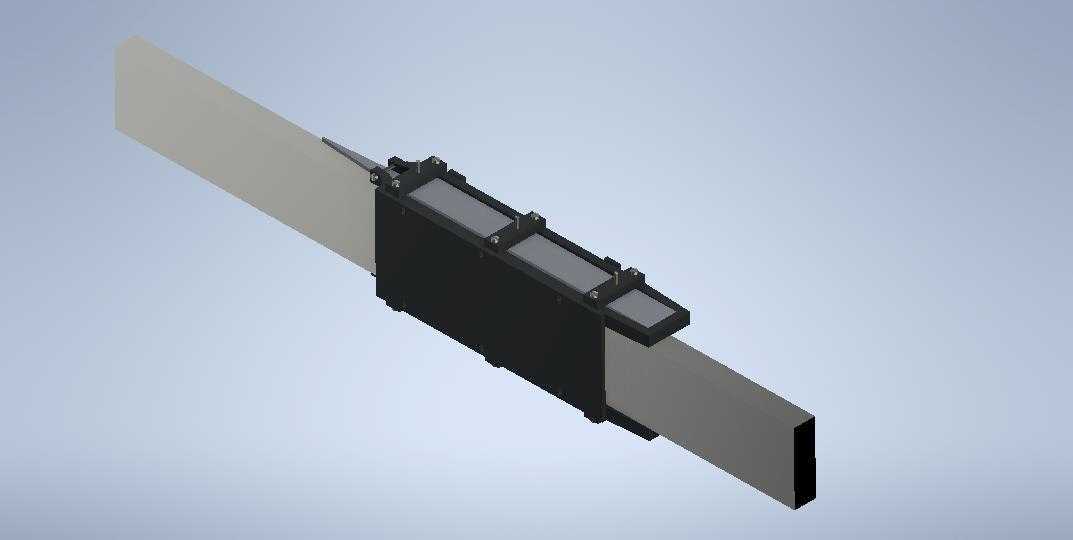

　　这款工装的核心设计思路，是通过多工位同步夹持结构，实现多根扁钢的平行定位装夹，工装主体采用框架式刚性结构，夹持模块沿工装长度方向排布，每个夹持位都设置了与扁钢宽度匹配的定位槽，槽体的侧面基准经过精磨处理，平面度控制在0.02mm以内，装夹时扁钢沿定位槽插入，两端伸出长度可根据锉修需求调整，通过侧压式锁紧结构同步压紧所有工位的工件，避免单根工件装夹时的受力偏移。工装的夹持接触面做了防滑压纹处理，锁紧力通过楔形块传递，不会对扁钢表面造成压伤，同时能保证锉削过程中工件无窜动。

　　从实际使用场景来看，这款工装既可以单独放置在钳工台面上作为手持锉修的固定夹具，也可以通过底座的安装孔固定在台钳或者小型锉削设备的工作台上，适配不同的作业场景。工装的整体外形尺寸适配常规钳工操作台的操作空间，安装边界不会与台钳的旋转机构、锉刀的操作行程产生干涉，操作人员握持锉刀沿工件伸出端做水平锉削动作时，工装的重心位于夹持区域正下方，不会因为锉削力的作用出现翘动、移位。

　　在功能特性上，这款工装区别于普通单工位夹具的核心点，是其平行归档的设计逻辑，所有装夹位的定位基准统一，同批次装夹的扁钢锉修完成后，尺寸一致性可以控制在0.05mm以内，堆叠归档时相邻零件的贴合面无明显缝隙，不需要后续再做逐件选配。工装的夹持模块采用可拆换设计，针对不同厚度、宽度的扁钢坯料，可以更换对应规格的定位槽块，不需要更换整个工装主体，降低了多规格工件加工的辅具成本。锁紧结构采用快拆式设计，扳动锁紧手柄即可完成所有工位的同步压紧与松开，单批次工件的装夹时间比普通台钳逐件装夹缩短70%以上，尤其适合小批量扁钢类零件的锉修、去毛刺、端面修平作业。

　　从结构设计的细节来看，工装的主体框架采用矩形截面的型钢焊接后整体去应力处理，再经过平面磨床精磨基准面，长期使用不会出现应力变形，夹持位的定位槽块采用调质钢材制作，表面硬度达到HRC40-45，耐磨损性能优异，反复装夹不会出现基准面的磕碰、凹陷。工装两端的扁钢伸出端设置了可调式限位挡块，可以根据需要锉修的长度快速定位，保证所有工件的锉修长度一致，不需要逐件测量划线，进一步减少了辅助作业时间。在锉修作业过程中，工装的夹持位置距离工件锉修端面的距离控制在15-20mm，既保证足够的夹持刚性，避免锉削振颤导致的表面波纹，又不会因为夹持位置过近干涉锉刀的操作行程，适配平锉、半圆锉等多种常规锉削工具的使用角度。
