带双耳支座的半圆夹套式管夹固定座

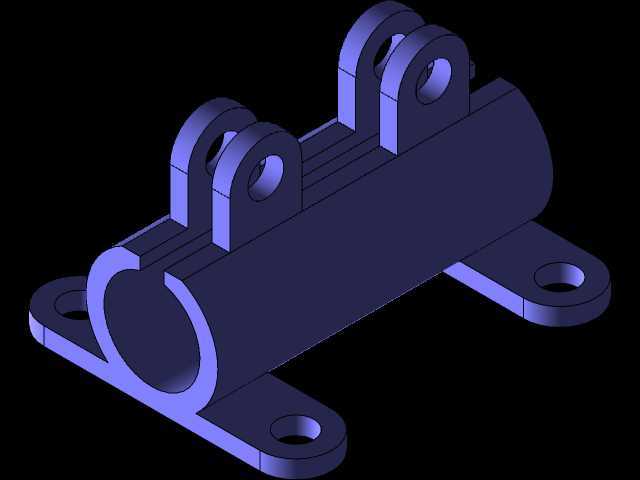

　　这类带双耳支座的半圆夹套结构，在轻工输送、小型液压管路排布、气动系统走线场景里使用率很高，核心作用是把圆柱形的管路、杆类构件牢牢固定在安装基面，同时预留一定的装配调整余量，避免硬接触带来的应力集中。从结构上看，主体的半圆弧形夹套是核心夹持部位，内径匹配对应外径的圆管或光杆，夹套两端延伸出的带安装孔平板支座，是整个零件和设备机架、安装面板贴合的承载面，两个安装孔的中心距、孔径大小直接决定了安装时的螺栓选型，现场装配时要注意安装面的平面度，若基面存在焊接变形或加工凸起，强行锁紧螺栓会导致夹套圆度变形，加持力不均，长期受管路振动影响容易出现螺栓松脱、夹套开裂的问题。夹套上方对称布置的两对带孔耳座，是用来配合另一半扣合式夹套的连接结构，

　　实际使用时通过穿入螺栓将上下两半夹套锁紧，抱紧内部的圆柱形构件，耳座上的通孔同轴度是设计时需要重点控制的形位公差，若上下孔位偏移，锁紧时螺栓会受剪切力，反复受振动载荷容易出现螺栓断裂的失效情况。设计这类零件时，首先要根据被加持构件的外径确定夹套的圆弧半径，通常夹套内径会比被加持件外径大0.1到0.2毫米，方便装配时顺利套入，同时避免间隙过大导致加持后构件出现窜动；夹套的壁厚要根据加持力需求、管路振动幅度计算，太薄的壁在锁紧时容易发生塑性变形，无法提供足够的抱紧力，太厚则会增加零件重量，浪费加工材料。支座部分的平板厚度要和夹套壁厚匹配，过渡位置做圆弧倒角处理，避免直角过渡带来的应力集中，很多现场失效的案例都是因为过渡处没有做圆角，

　　设备长期运行时受交变载荷影响，在直角位置萌生疲劳裂纹，最终导致整个支座断裂。安装孔的位置要避开夹套的圆弧受力区，孔边缘到夹套外壁的距离至少要保证一个孔径的厚度，防止锁紧螺栓时孔位周边出现开裂。上方耳座的高度要根据连接螺栓的长度、螺母的锁紧空间确定，耳座之间预留的间隙要保证另一半夹套放入后，锁紧时上下夹套的贴合面能完全压紧，不会出现夹不紧的情况。从实际应用场景来说，这类固定座常用来固定小型气动系统的气管排布、液压站的低压油管、输送线上的导杆支撑，部分小型设备的传动轴端部支撑也会采用类似结构，相比整体式的轴套，这种剖分式的夹套结构安装更方便，不需要从杆件的端部穿入，可以在杆件的任意位置完成固定，

　　后期维护调整位置时也不需要拆解整条管路或轴系，只需要松开耳座的连接螺栓就能滑动调整位置，适配现场安装时的位置偏差。建模时要重点关注几个关键尺寸的配合：夹套圆弧的圆心要和两个支座安装孔的对称中心重合，保证安装后加持的管路和安装面平行，不会出现偏斜；上方两对耳座的孔位要同轴，且孔的中心连线要和夹套的轴线平行，保证另一半夹套装配后贴合面无缝隙；支座上的安装孔沉头深度要匹配所选螺栓的头部高度，保证螺栓锁紧后头部不高出支座平面，避免和其他零部件产生干涉。另外，夹套的内圆弧面可以根据使用需求加工浅槽，搭配橡胶减震垫使用，在有振动的工况下能有效缓冲震动，减少管路磨损，降低噪音传递；如果是用于固定有温度变化的管路，夹套和管路之间要预留一定的热胀冷缩间隙，避免温度升高时管路膨胀被夹套卡死，产生额外的内应力。零件的材质通常根据使用环境选择，普通工况下用Q235钢表面做喷塑或镀锌处理即可，有腐蚀环境的场景可以选用304不锈钢加工，轻量化需求的场合也可以用铝合金压铸成型，但铝合金的强度较低，锁紧时要控制扭矩，防止耳座或支座被压裂。
