适配马自达空气箱与福特流量传感器的转接构件

　　在老款乘用车进气系统改装与维修作业中，不同车型进气组件的接口匹配一直是一线改装、维修从业者常遇到的实操问题，尤其是跨车型复用成熟进气部件时，接口尺寸、安装位的偏差往往需要定制转接构件来实现可靠连接，本次涉及的转接构件正是针对这类跨车型进气组件匹配场景设计。该构件核心作用是实现马自达Miata车型空气箱与福特Ranger车型所用质量空气流量传感器的可靠对接，最终适配1979款福特平托车型的进气系统安装需求，解决跨车型部件复用的接口不匹配问题，避免因强行改装导致的进气泄漏、传感器安装错位、进气阻力异常等问题。从功能特性来看，该转接构件首先要保证进气通路的密封性，两端接口分别匹配空气箱出口与MAF传感器入口的连接结构，

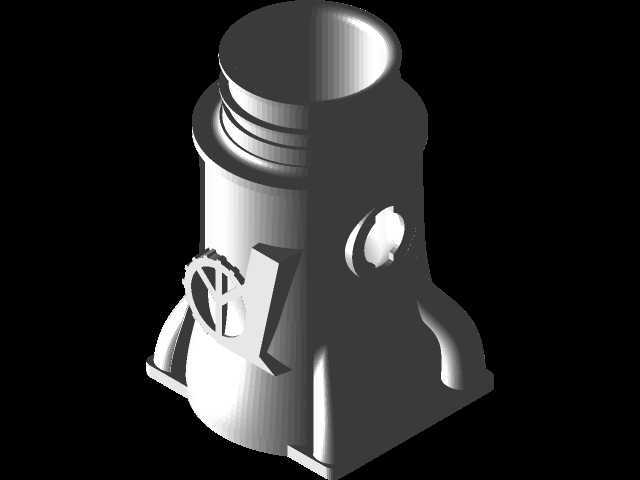

　　上部的阶梯式圆柱接口对应空气箱侧的套接安装位，阶梯结构可适配不同套接深度的安装需求，同时为密封胶圈预留安装槽位，保证负压工况下进气系统不会出现额外漏气，避免MAF传感器检测数据失准，影响发动机空燃比控制精度。构件下部的法兰式安装基座，对应平托车型进气系统的原有安装点位，基座两侧的延伸支脚带有安装定位结构，可直接固定在原有进气系统的安装位上，无需额外打孔修改车身或进气支架，降低改装作业的改动量。构件侧面预留的圆形开孔，对应MAF传感器的探头安装位，开孔位置经过流道仿真验证，处于进气气流相对稳定的区域，避免流道涡流影响传感器的检测精度，保证传感器采集的进气流量数据与实际进入发动机的空气量一致。从设计思路来看，整个构件的建模过程优先保证流道的顺滑过渡，内部流道从上部空气箱接口到下部进气出口采用渐变式截面设计，避免出现直角台阶导致的进气阻力陡增，尽可能降低转接构件对原有进气系统进气效率的影响。建模时首先提取两款对接部件的接口点云数据，确定两端接口的配合尺寸、公差带，空气箱侧的接口采用过盈配合加密封胶圈的设计，过盈量控制在0.1-0.2mm之间，既保证安装时的套接便利性，又能在车辆行驶的振动工况下保持连接可靠性，不会出现松脱漏气。传感器安装位的开孔尺寸严格匹配福特Ranger MAF传感器的安装法兰尺寸，开孔边缘预留传感器固定卡扣的卡槽，保证传感器安装后与流道壁面齐平，不会出现探头突出或凹陷导致的气流扰动。

　　下部安装支脚的位置完全复刻平托车型原有进气组件的安装孔位坐标，孔位公差控制在±0.15mm以内，保证安装时可直接对位固定，无需现场扩孔或调整支架位置。从外形尺寸与安装边界来看，该转接构件整体高度控制在120mm以内，最大外径不超过80mm，安装后不会与平托车型发动机舱内的蓄电池、制动总泵、冷却管路等周边部件产生干涉，构件外壁的加强筋结构沿流道受力方向布置，在进气负压、车辆振动工况下可避免构件出现形变，保证长期使用的结构稳定性。构件侧面的标识结构为安装对位标记，安装时将标记对准空气箱与传感器的对位缺口即可快速找正安装角度，避免安装错位导致的传感器探头朝向偏差，影响检测精度。在实际装车验证环节，该转接构件安装后，

　　进气系统的密封性可满足-40kPa负压下无泄漏的要求，MAF传感器的检测数据偏差控制在2%以内，完全满足发动机电喷系统的控制精度要求，进气阻力相比原厂同位置构件增幅不超过5%，不会对发动机进气效率产生明显影响。针对老车改装中常见的部件老化、配件难寻问题，这类定制转接构件可有效盘活不同车型的成熟存量部件，降低老车维修、改装的配件成本，同时避免非正规改装带来的发动机工况异常问题。建模过程中对所有配合面的拔模角度进行了优化，若采用3D打印或小批量注塑工艺生产，均可顺利脱模，无需额外设计复杂的模具抽芯结构，降低小批量制作的成本与工艺难度。构件壁厚控制在3mm，既保证结构强度，又不会过度占用发动机舱空间，同时控制构件自身重量，避免长期振动下安装位出现疲劳损坏。
