四叶片扭曲结构垂直轴风力涡轮装置

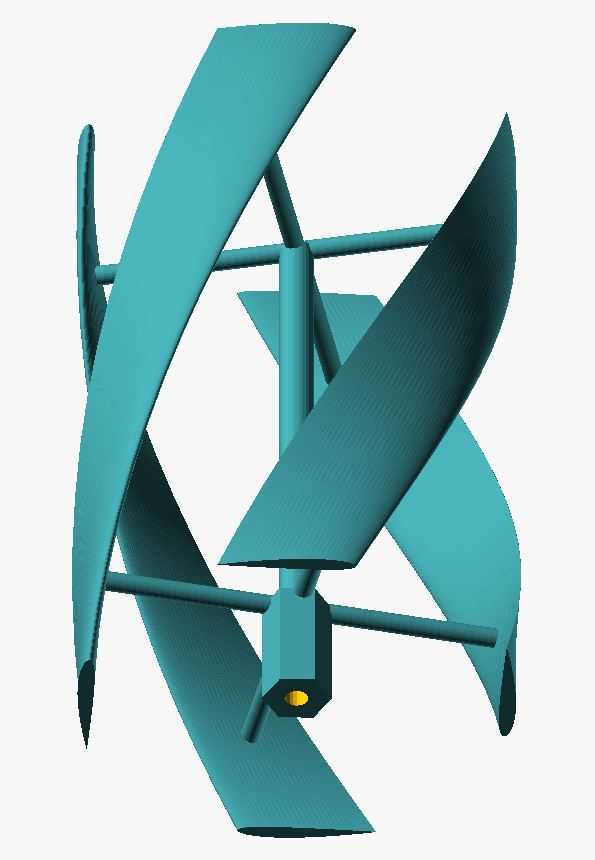

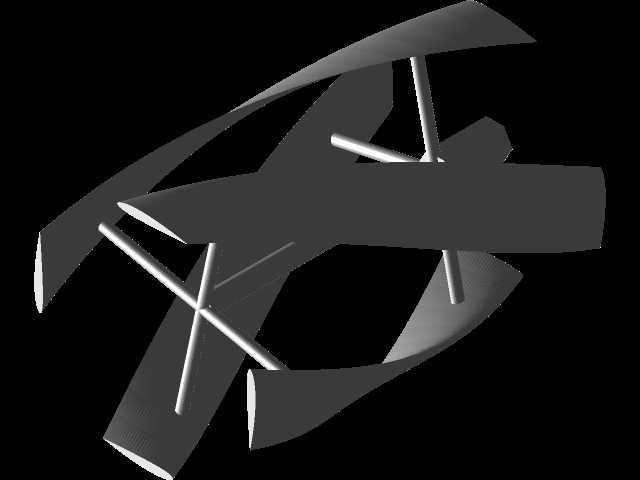

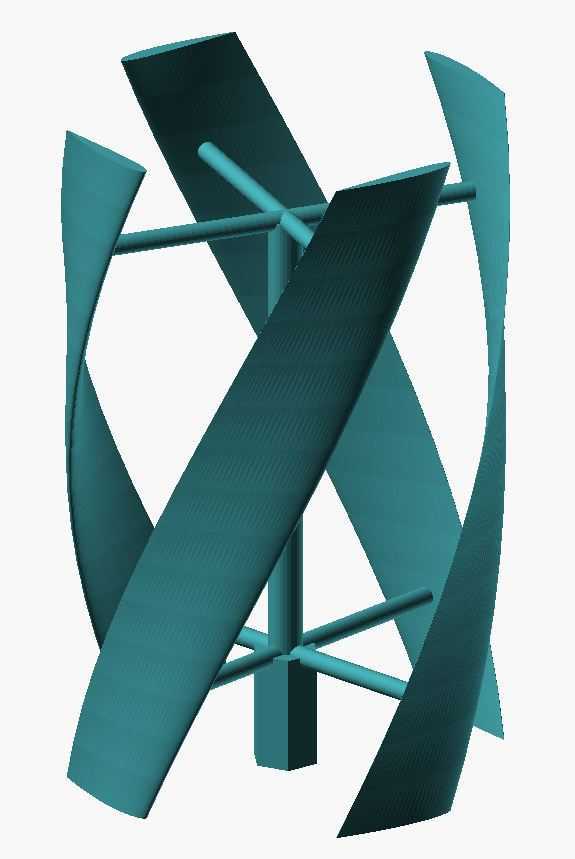

　　在分布式风能采集场景里，垂直轴风轮的适配性一直是小功率供能项目关注的重点，这类结构不需要复杂的对风机构，在风向多变的城市楼宇间隙、山区零散供电点、牧区便携供电站、沿海滩涂监测点位都能稳定捕捉来流风能，相比水平轴风轮，它对紊流风的耐受度更高，运维时不需要调整机舱朝向，安装基础的受力条件也更宽松。这套四叶片扭曲结构的垂直轴风轮，采用对称式四叶布局，叶片整体沿高度方向做连续螺旋扭曲，扭曲弧度覆盖风轮全高，来流接触叶片曲面时，不管风向从哪个水平角度切入，都能在叶片两侧形成稳定的压差驱动力，不会出现传统直叶垂直轴风轮在特定风向角下的启动死区，低风速区间的启动力矩表现更平稳，不需要额外加装启动辅助结构就能在轻风条件下开始转动。

　　从结构受力逻辑来看，四片叶片通过上下两层横向支撑杆件与中心立轴连接，中心立轴底部设置方形安装基座，基座的安装孔位可以直接适配常规小型风力发电机的主轴连接法兰，不需要额外做转接件加工，安装时只需要保证立轴与安装基面的垂直度公差控制在合理范围，就能避免转动过程中出现额外的偏载力矩，延长支撑轴承的使用寿命。叶片的扭曲线型经过曲面连续性优化，曲面过渡没有突兀的折角，转动过程中叶片表面的气流分离更平缓，运行时的气动噪音比直板叶片结构更低，在靠近人居场景的分布式供电点位使用时，不会产生明显的风噪干扰。风轮整体高度设定为10厘米的基准尺寸，对应的参数化建模逻辑支持按实际项目需求等比例缩放维度，不管是做桌面级的风能演示教具，

　　还是放大到千瓦级的实际发电风轮，都可以通过调整参数直接生成对应尺寸的曲面结构，不需要重新绘制叶片的基础线型。中心支撑杆件采用十字交叉布局，上下两层支撑分别对应叶片的上下段受力点，能把叶片转动时承受的气动载荷均匀传递到中心轴，避免单片叶片因为悬臂过长出现结构振颤，在额定风速范围内运行时，叶片的形变量可以控制在安全区间内，不会出现叶片剐蹭周边防护结构的问题。和三叶片垂直轴结构相比，四叶布局的转动输出力矩更均匀，连接后端发电机时，输出的转速波动更小，能降低后端整流稳压电路的滤波压力，对于小功率离网供电场景来说，这种平稳的动力输出特性可以减少储能电池的充放电冲击，延长整套供电系统的使用寿命。叶片的曲面设计同时兼顾了正向与反向来流的做功效率，

　　哪怕是在建筑间隙形成的回旋乱流区域，风轮也能保持稳定的转动方向，不会因为气流反向出现倒转损坏后端传动结构。安装边界上，风轮的最大回转直径与高度比例经过优化，在相同扫风面积下，整体结构的重心更靠近底部安装基面，塔架的受力载荷更小，不需要做额外的配重处理就能满足抗风等级要求，适合在安装空间受限的场景部署，比如路灯杆顶部集成供电、监测设备立杆自供电、户外露营便携供电装置等场景，都可以基于这个风轮结构做适配调整。建模过程中叶片曲面采用连续曲率过渡，后期不管是做3D打印的样件验证，还是开模做批量生产的注塑件，都能保证曲面的脱模斜度符合工艺要求，不需要额外对曲面做工艺性修补，结构件之间的连接位置都预留了标准的安装间隙，装配时不需要做二次修配就能完成整机组装。
