特易购JK29型电水壶杠杆开关结构

　　在家用小型加热电器的结构设计体系中，电水壶的蒸汽断电控制部件是直接关联使用安全与操作体验的核心功能件，这款适配特易购JK29型电水壶的杠杆开关，就是针对该型号壶身内部安装空间、操作行程、触发力度专门匹配设计的控制构件。日常使用场景里，用户按下壶身外侧的操作拨片时，力会通过拨片传递到这套杠杆结构上，一方面完成加热回路的触点闭合，让水壶进入通电加热状态，另一方面会卡住蒸汽感温元件的触发弹片，待壶内水沸腾后蒸汽沿导管抵达感温元件，双金属片受热变形产生的推力会作用在杠杆的受力端，撬动锁止结构脱开，在弹簧复位力的作用下开关自动回弹，切断加热电源，完成整个烧水过程的自动断电逻辑，避免干烧、溢水等安全隐患。

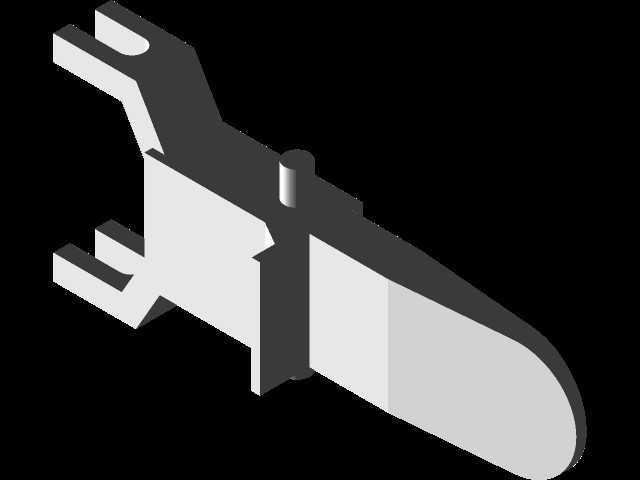

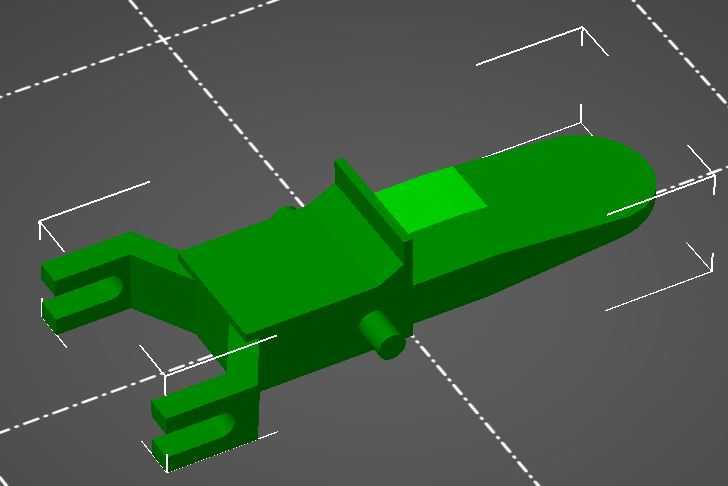

　　从结构设计逻辑来看，这套杠杆开关没有采用多余的复杂曲面，整体以功能实现为核心导向，主体承力段做了等厚度的平直结构设计，保证注塑成型时的材料填充均匀性，减少冷却过程中的翘曲变形风险，毕竟这类小尺寸家电配件的量产一致性直接影响整壶的装配良率。前端的双叉式卡扣结构是专门对应壶身内部的安装定位柱设计的，两个平行的叉臂预留了0.2mm的装配间隙，既可以在安装时顺利卡入定位槽，又能限制杠杆工作时的横向窜动，避免长期使用后出现偏移导致的触发卡顿。中部的凸起挡块是和蒸汽感温组件配合的受力位点，设计时特意将受力点设置在杠杆支点与操作端的黄金比例位置，保证感温元件仅需很小的触发推力就能撬动整个杠杆脱开，不会出现水开后无法自动跳断的问题；侧面伸出的圆柱轴段是整个杠杆的旋转支点，和壶身内的塑料轴座配合，轴段直径做了负公差处理，表面预留了0.1mm的配合间隙，长期在高温高湿的壶内环境工作也不会因为塑料膨胀出现转动卡滞。尾部的圆弧操作端直接和用户接触的外部拨片抵接，圆弧过渡设计可以减少力传递过程中的应力集中，同时让拨片按压、回弹的行程手感更顺滑，不会出现生硬的顿挫感。

　　在安装边界的尺寸匹配上，这套杠杆开关的整体长度严格适配JK29型电水壶手柄内部的安装腔空间，安装时不需要额外修改壶身的原有模具结构，直接替换原有同规格构件即可完成装配。双叉卡扣的中心距、支点圆柱的安装高度、操作端的伸出长度都和壶身内部的其他关联部件做了尺寸链校核：当开关处于闭合锁止位置时，触点的压合行程刚好达到0.8mm的安全接触距离，既不会因为压合过浅导致接触电阻过大发热，也不会因为压合过深导致触点磨损加快；当开关触发回弹到断开位置时，触点之间的断开距离大于3mm，满足小家电安全规范里的电气间隙要求，避免断开状态下出现拉弧、漏电风险。设计时还特意考虑了长期使用的磨损问题，所有和其他部件接触的受力位置都做了局部加厚处理，杠杆主体采用耐高温的食品级增强PP材质注塑成型，能够长期耐受120℃以下的工作温度，即使壶内出现短时干烧，传导到开关位置的温度也不会导致构件变形失效。

　　从实际应用的适配性来看，这套杠杆开关除了适配指定型号的电水壶外，也可以作为同结构尺寸小型加热器具的控制构件参考，在做同类蒸汽触发式断电开关的结构设计时，这种杠杆力传递的布局、安装定位的结构形式、行程参数的匹配逻辑都有很高的参考价值，尤其是支点位置的选取、受力点的力臂比例设计，直接决定了开关的触发灵敏度和操作手感，很多新手设计师在做这类小部件时容易忽略尺寸链的配合公差，要么安装后松旷窜动，要么转动卡滞，这套结构里的间隙预留、受力位点的加强设计，都能给同类结构设计提供很实际的参考。另外在三维建模过程中，这类构件不需要做多余的装饰性特征，所有结构都要服务于功能实现，比如双叉臂的倒角设计不是为了美观，而是为了安装时起到导向作用，方便装配工人快速对位卡入；支点圆柱的端部做小倒角，也是为了顺利压入轴座，减少装配时的阻力，这些细节都是实际量产装配中必须考虑的工程问题，脱离生产和使用实际的建模是没有工程价值的。
