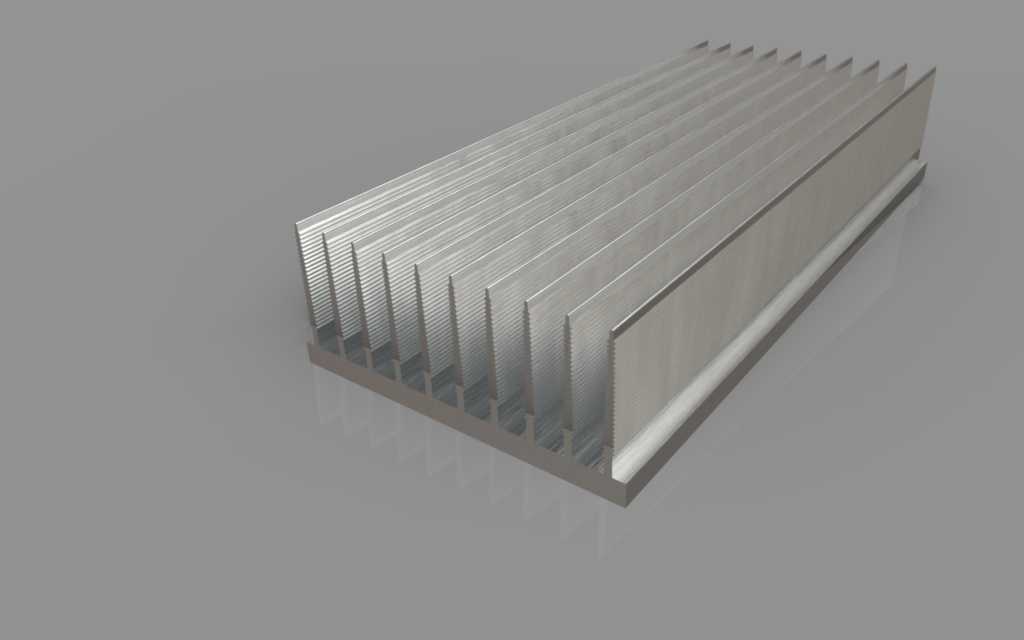

挤压成型铝制齿状散热结构件

　　这类挤压成型的铝制齿状散热构件，是电子功率器件、工业电源模块、小型工控设备散热系统里的核心被动散热部件，日常选型中常被用在没有强制风冷空间、或者对运行噪音有严格要求的密闭设备舱内，依靠铝合金本身优异的导热系数，将发热元件接触面的热量快速传导至整片基材，再通过等间距排布的直立散热齿扩大和空气的接触面积，依靠自然空气对流完成热量交换，不需要额外搭配风扇就能满足中小功率发热元件的温升控制要求。从结构设计逻辑来看，这款散热件采用一体化挤压成型工艺，基材部分和上部的散热齿没有拼接焊缝，完全避免了拼接结构带来的接触热阻，整个构件的热传导路径连续均匀，不会出现局部热量堆积的问题。散热齿采用等厚度等间距的直齿排布，齿的高度和厚度比例经过反复校核，

　　既保证了足够的散热面积，也不会因为齿片过薄过长导致挤压成型后出现变形翘曲，同时齿间的流道完全顺直，空气在齿间流动时没有多余的遮挡和拐点，自然对流的阻力极小，哪怕是设备舱内微弱的空气流动，也能顺利带走齿片表面的热量。构件的底部是平整的安装基面，加工时会对基面做精铣处理，保证和发热元件的接触面平面度控制在合理范围内，安装时只需要在接触面均匀涂抹导热硅脂，就能最大限度降低界面热阻，让发热元件的热量顺利传导到散热件本体上。安装边界上，这类散热件的侧边没有突出的安装耳，实际使用时可以根据设备内部的安装空间，选择在基材侧面打孔攻丝固定，也可以通过导热粘接、弹性压片的方式完成固定，适配不同的安装场景，不会因为固定结构的限制影响在紧凑空间内的布置。

　　从实际使用的角度出发，这种一体化挤压的铝散热件，相比拼接式、压铸式的散热结构，导热效率更高，批量生产的一致性更好，成型后只需要做切断、基面精铣、表面阳极氧化处理就可以投入使用，生产工序少，成本控制优势明显，阳极氧化后的表面不仅能提升铝材的抗腐蚀能力，还能小幅提升表面的热辐射能力，进一步强化整体散热效果。在结构建模过程中，需要重点关注散热齿的拔模角度控制，挤压工艺要求齿片沿挤压方向有微小的拔模斜度，这个斜度不能过大，否则会导致齿顶和齿根的厚度差过大，减小有效散热面积，也不能过小，否则会提升挤压模具的损耗速度，提高生产的不良率。同时基材的厚度需要匹配对应发热元件的热流密度，热流密度越高的应用场景，基材的厚度需要适当增加，

　　保证热量能在基材部分快速横向扩散，避免正对发热元件的位置局部温度过高。齿间距的设计也需要结合应用场景的防尘要求，在粉尘较多的工业场景下，齿间距不能过小，否则长期使用后粉尘堆积在齿间流道内，会堵塞空气流通路径，大幅降低散热效率，而在洁净的室内电子设备场景下，可以适当缩小齿间距，增加齿片数量来提升总散热面积。这类散热构件在实际选型时，不需要做复杂的定制开模，很多规格都是挤压型材的常规库存尺寸，只需要根据发热功率、允许温升、安装空间尺寸切割对应长度即可，能大幅缩短设备的研发周期，降低零部件的采购成本，是中小功率散热场景下性价比极高的散热解决方案。建模时还原的齿根圆角结构，也是挤压工艺必须的设计细节，直角的齿根位置会在挤压过程中出现应力集中，不仅容易导致模具开裂，成型后的齿根位置也容易出现应力残留，在后续使用过程中受温度循环影响出现变形，合理的齿根圆角能让挤压过程中金属流动更顺畅，提升型材成型的良品率，也能让热量在齿根位置的传导更均匀，避免热应力集中带来的结构形变。
