带散热槽结构微型有刷直流电机三维设计

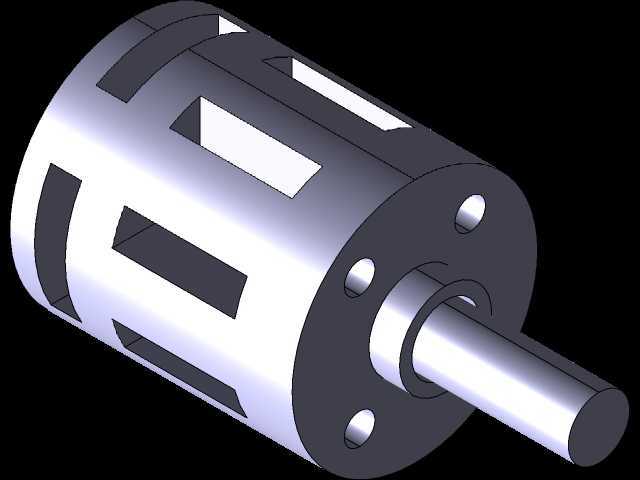

　　做小型自动化设备、精密传动机构的结构设计时，微型直流电机是绕不开的动力选型件，很多桌面级工装、小型输送模组、消费类电动工具的动力源都依赖这类小尺寸电机。这次建模的这款微型直流电机，首先从实际安装适配的角度出发，先敲定了输出轴的直径与伸出长度，输出轴采用常规圆柱光轴设计，没有额外做键槽，适配过盈配合加胶粘的小扭矩传动场景，轴伸长度控制在能直接配套小型同步轮、微型联轴器的范围，避免选型时还要额外做轴的二次加工。电机本体的圆柱外壳上开了多组轴向通槽，这部分结构不是单纯为了外观做的造型，实际是兼顾壳体减重和运转时的散热需求，小功率直流电机长时间带载运转时，电枢绕组的积热如果不能及时散出，很容易出现磁钢退磁、碳刷过早磨损的问题，

　　这些轴向开槽能让电机运转时带动的气流顺着槽道流过壳体表面，带走部分热量，同时开槽后壳体的冲压成型难度也更低，不用做复杂的曲面拉伸，量产时的模具成本也能控制住。端盖部分的三个安装孔做了等角度圆周分布，孔位的节圆直径严格匹配行业内通用的微型电机安装尺寸，不管是直接装到设备的安装立板上，还是配套L型固定支架，都能直接对位，不用重新打孔适配。端盖和壳体的配合采用止口定位结构，建模时特意留了合理的配合公差，止口的配合长度足够保证装配后电机的同轴度，避免输出轴出现偏摆，导致传动时产生额外的径向负载，缩短轴承的使用寿命。从设计思路上来说，这款电机的建模没有做多余的装饰性结构，所有结构特征都服务于实际装配和使用需求：

　　壳体的壁厚控制在兼顾结构强度和轻量化的范围，太厚会增加电机整体重量，太薄则容易在安装锁紧时出现壳体变形，挤压内部的电枢和磁钢，导致电机运转卡滞。输出轴和端盖的配合位置预留了轴承安装位，建模时按照标准微型轴承的尺寸做了安装槽，保证轴承压装后不会出现轴向窜动。在实际应用场景里，这类微型直流电机常被用在小型电动阀门的驱动、桌面3D打印机的送料机构、小型传送带的动力驱动、智能家电的传动部件上，不同场景下对电机的扭矩和转速需求不同，但安装尺寸的通用性是选型时的核心考量点，所以建模时所有安装边界尺寸都参考了行业通用的规格，不管是做设备的结构选型参考，还是做整机装配的干涉检查，这个模型都能直接导入装配体使用。建模过程中特意还原了电机内部磁钢、

　　电枢的大致占位空间，虽然外观模型不需要把所有内部零件都拆件做出来，但预留的内部空间轮廓能帮助结构工程师在做整机设计时，避开电机本体的外围空间，避免设计的其他结构件和电机本体产生干涉。另外端盖上的安装孔做了沉头设计，适配十字盘头螺丝的安装，沉头的深度刚好能让螺丝头完全沉入端盖表面，不会突出端盖平面影响电机的贴板安装。壳体上的散热槽的宽度和深度也做了合理的配比，槽宽太大会降低壳体的结构强度，槽深太浅则起不到散热和减重的效果，建模时按照实际量产的冲压工艺做了槽边的圆角处理，避免冲压时出现应力集中导致壳体开裂。从安装边界来说，电机的总长度、本体外径、输出轴的同轴度公差都在建模时做了标注参考，导入三维装配环境后，可以直接用来做布局排布，计算传动中心高，确定和配套传动件的配合位置。很多刚入行的结构工程师做小型设备设计时，容易忽略电机安装位的预留空间，尤其是电机接线端的出线位置，这款模型也还原了尾部出线的大致占位，能提醒设计人员在电机尾部预留足够的接线空间，避免装配时电线被挤压弯折，出现线路断裂的隐患。整体来看，这个微型直流电机的三维模型完全围绕实际工程应用搭建，没有冗余的造型特征，所有尺寸和结构都对应实际量产的电机规格，能直接用于结构设计阶段的选型参考、装配干涉检查、整机布局验证，帮助结构工程师减少选型时的尺寸核对工作量，提前规避安装时可能出现的配合问题。
