拉杆式气动活塞执行组件结构设计

　　在自动化生产线的气动执行回路里，这类拉杆式气动活塞组件是把压缩空气压力能转化为直线往复机械动能的核心部件，常见于轻工包装线的工件推料工位、夹具的夹紧松开动作驱动、自动化装配设备的压装单元动力输出，甚至部分小型气动马达的动力转换端也会用到同结构的活塞组件，相比电动直驱执行件，它的响应速度更快，在频繁往复动作的工况下过载适应性更强，不会出现电机堵转烧损的问题。

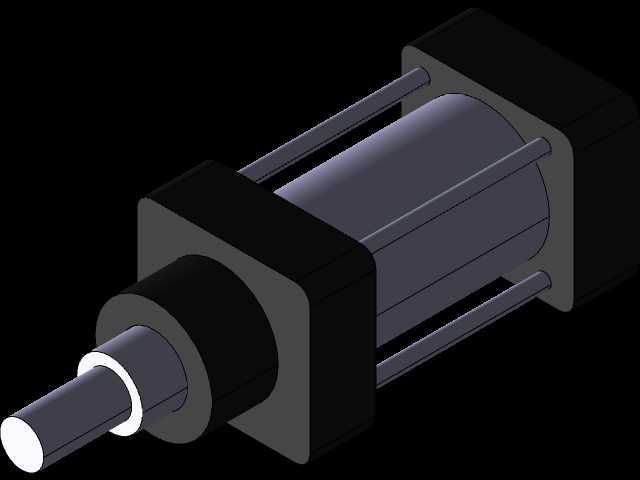

　　从结构设计逻辑来看，这个组件采用方形端盖搭配四根平行拉杆的锁紧结构，相比螺纹连接的筒型气缸，这种结构的端盖受力更均匀，在0.5-0.8MPa的常规工厂供气压力下，端盖不会因为局部应力集中出现变形漏气的问题，活塞本体采用等直径圆柱设计，和缸筒内壁配合的位置预留了密封件安装槽，实际生产中会搭配耐磨环和丁腈橡胶密封圈，既保证活塞往复运动时的同轴度，又能把前后腔的压缩空气完全隔绝，避免窜气导致的输出力不足。伸出的活塞杆做了台阶轴设计，前端的细轴段用来连接外部负载，靠近活塞端的轴肩位置做了缓冲套安装位，当活塞运动到行程端点时，缓冲套会先和端盖的缓冲孔配合，逐渐封闭排气通道，降低活塞撞击端盖的噪音，也能减少高速往复时的结构冲击，延长整个组件的使用寿命。

　　从安装边界来看，方形端盖的四个角预留了通孔安装位，既可以从端盖正面穿螺栓固定在设备安装板上，也可以配合安装支架做侧面固定，安装时不需要额外做定制法兰，适配大部分通用气动设备的安装孔位。活塞杆的伸出端做了标准的外螺纹加工，可以直接连接浮动接头、鱼眼接头或者推料板，不需要二次加工轴端。整个组件的缸筒采用硬质阳极氧化铝合金材质，重量比钢制缸筒轻60%以上，内壁粗糙度控制在Ra0.8以下，能降低密封圈的磨损速度，四根拉杆采用镀锌碳钢材质，预紧后可以承受1.2MPa的瞬时冲击气压，不会出现拉杆变形导致的端盖错位。

　　实际选型应用时，要注意这个活塞组件的行程和输出力匹配，相同缸径下行程越长，活塞杆的挠度越大，水平安装时如果行程超过缸径的5倍，需要额外增加活塞杆导向支撑，避免活塞杆下垂导致密封圈偏磨。如果用在多粉尘的工况，比如木工加工、粉体包装的设备上，需要在活塞杆伸出端额外加装防尘罩，避免粉尘进入缸筒内壁划伤密封面。在气动回路搭配上，这个活塞组件需要配合两位五通电磁阀控制换向，如果需要调节运动速度，要在进出气口加装节流阀做排气节流调速，避免进气节流导致的活塞爬行问题。另外在设计配套的安装结构时，要保证负载的作用力方向和活塞杆的轴线重合，避免侧向力作用在活塞杆上，否则会加速导向套和密封圈的磨损，严重时甚至会导致活塞杆弯曲变形。

　　从建模细节来看，这个三维模型还原了所有装配关系，端盖和拉杆的配合间隙、活塞和缸筒的配合公差、活塞杆和导向套的同轴度要求都在模型里做了体现，结构工程师在做设备设计时，可以直接调取这个模型导入装配体，不需要重新绘制基础结构，只需要根据实际工况调整缸径、行程参数，就能快速完成气动执行部分的设计，也可以基于这个模型做衍生设计，比如改成带磁环的活塞用来搭配磁性开关做位置检测，或者改成双出杆结构用来实现两端同步输出，适配不同的设备动作需求。
